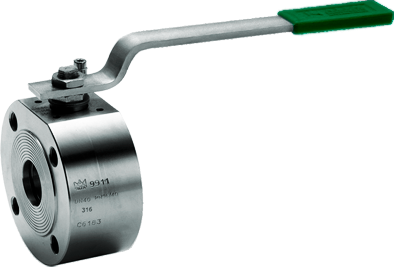

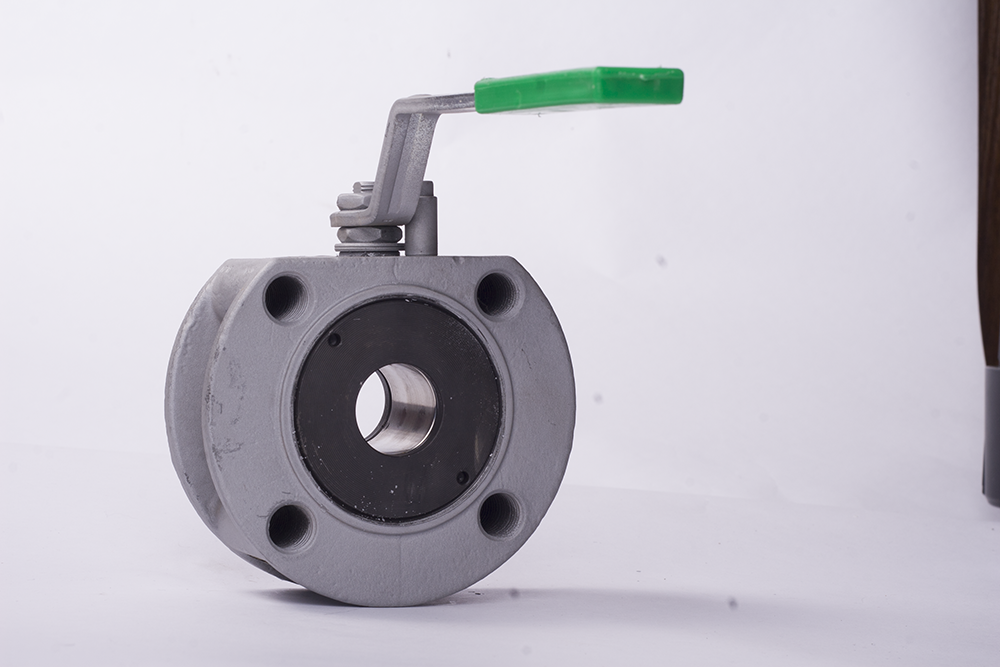

Класс давления PN 10-40 ANSI 150
DN 10-200
Тип присоединения: стяжное, межфланцевое
Полнопроходной
Цельный корпус
Плавающий шар
Антистатическое устройство
Антивыбивная конструкция
Специальное V-образное уплотнение для повышения герметичности
Удлинение рычага
Удлинение штока
Криогенное исполнение
Пожаробезопасная конструкция
Заполнение застойных зон над шаром

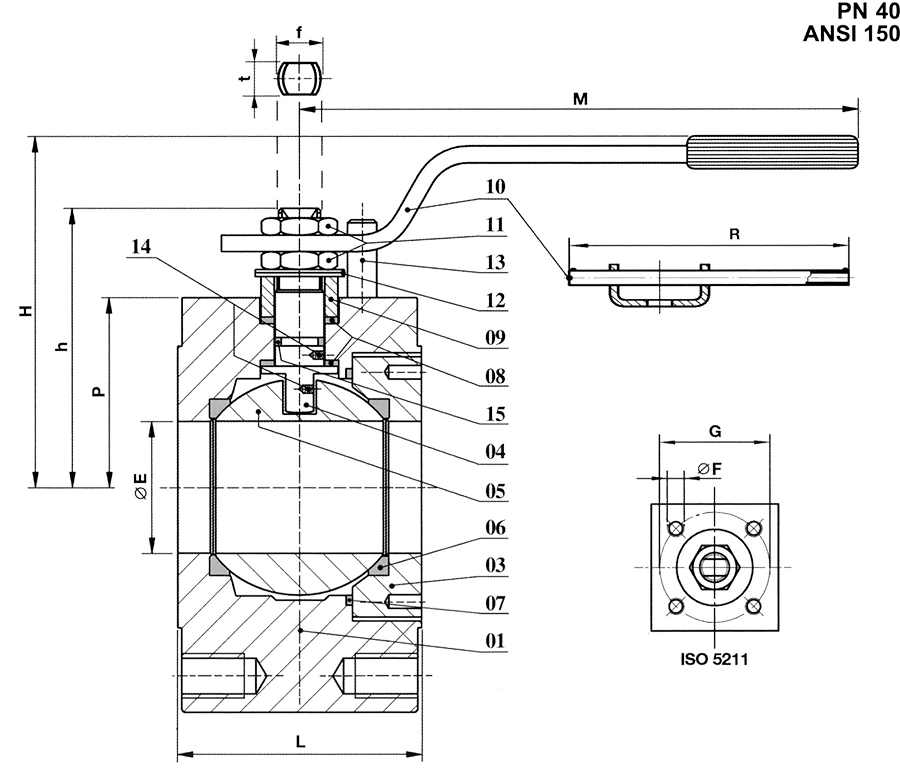

DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 50 | 65 | 80 | 100 | 100 | 125 | 150 | 200 |
" | 3/8" | 1/2" | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" | 2" | 2.1/2" | 3" | 4" | 4" | 5" | 6" | 8" |
E | 14 | 14 | 19 | 24 | 29 | 38 | 48 | 48 | 64 | 76 | 95 | Смотрите
ALFA 10NF |
|||
L | 36 | 36 | 39 | 43 | 51 | 63 | 70 | 83 | 107 | 120 | 152 | ||||
M / R | 150/- | 150/- | 150/- | 185/- | 185/- | 275/- | 275/- | 275/- | 380/- | 380/- | 440/500 | ||||
H | 84 | 84 | 87 | 95 | 99 | 118 | 126 | 126 | 143 | 149 | 185 | ||||
h | 52 | 52 | 54 | 69 | 72 | 95 | 101 | 101 | 122 | 127 | 151 | ||||
P | 33 | 33 | 36 | 43 | 48 | 63 | 68.5 | 68.5 | 82 | 88.5 | 103 | ||||
f/t | 10/6 | 10/6 | 10/6 | 12/8 | 12/8 | 16/10 | 16/10 | 16/10 | 22/14 | 22/14 | 30/18 | ||||
Кг | 1.5 | 1.5 | 2 | 2.7 | 4 | 6.5 | 9 | 10 | 17 | 20.5 | 22 | ||||
ISO 5211 | F03 | F03 | F03 | F03 | F03 | F05 | F05 | F05 | F07 | F07 | F10 | ||||
F | M5 | M5 | M5 | M5 | M5 | M6 | M6 | M6 | M8 | M8 | M10 | ||||
G | 36 | 36 | 36 | 36 | 36 | 50 | 50 | 50 | 70 | 70 | 102 | ||||
Артикул | - | 3.08.01 | 3.08.02 | 3.08.03 | 3.08.04 | 3.08.05 | 3.08.06 | 3.08.06 | 3.08.07 | 3.08.08 | 3.08.09 |
01 | Корпус | ASTM A105 | ASTM A479 F304 | ASTM A479 F316 |
---|---|---|---|---|
03 | Муфта/Штуцер | ASTM A105 | ASTM A479 F304 | ASTM A479 F316 |
04 | Шток | AISI 410 | ASTM A479 F316 | |
05 | Шар | ASTM A479 F304 | ASTM A479 F316 | |
06 | Уплотнение шара | P.T.F.E. / R.P.T.F.E. | ||
07 | Прокладка | P.T.F.E. + Графит | P.T.F.E. | |
08 | Шайба | P.T.F.E. + Графит | P.T.F.E. | |
09 | Крышка сальника | CF9SMnPb36
UNI 4838 (гальваниз.) |
ASTM A479 F304 | |
10 | Рычаг | Fe37 UNI 7070 (гальваниз.) | ||
11 | Гайка/Контргайка | 6S UNI 3740 (гальваниз.) | ||
12 | Пружинная шайба | 50CrV4 UNI 3545 (гальваниз.) | ||
13 | Ограничитель | 8.8 UNI 3740 (гальваниз.) | ||
14 | Антистатическое устройство | ASTM A479 F316 | ||
15 | Кольцо штока | Viton |
Стоимость: стоимость уточняйте
