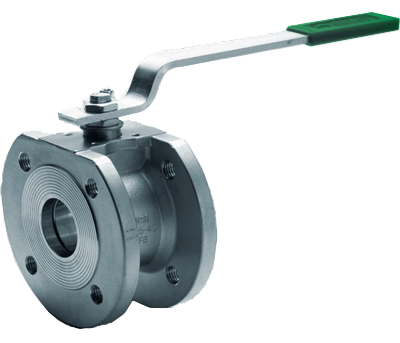

Шаровый Фланцевый Кран ALFA 10NF

Шаровой кран ФЛАНЦЕВЫЙ Alfa 10NFPN 10-40 (бар)


    Конструкция:

  • Полнопроходной
  • Цельный корпус
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности
  • Удлинение рычага
  • Удлинение штока
  • Криогенное исполнение
  • Пожаробезопасная конструкция
  • Заполнение застойных зон над шаром

Габариты и присоединительные размеры

DN 10 15 20 25 32 40 50 50 65 80 100 125 150 200
" 3/8" 1/2" 3/4" 1" 1.25' 1.1/2" 2" 2" 2.1/2" 3" 4" 5" 6" 8"
E 14 14 19 24 29 38 48 48 64 76 95 118 152 203
L 36 36 39 43 51 63 70 83 107 120 152 210 255 340
M / R 150/- 150/- 150/- 185/- 185/- 275/- 275/- 275/- 380/- 380/- 440/500 440/500 -/800 -/800
H 84 84 87 95 99 118 126 126 143 149 185 200 273 322
h 52 52 54 69 72 95 101 101 122 127 151 167 220 270
P 33 33 36 43 48 63 68.5 68.5 82 88.5 103 122 153 200
f/t 10/6 10/6 10/6 12/8 12/8 16/10 16/10 16/10 22/14 22/14 30/18 30/18 45/30 52/30
Кг 1.2 1.2 1.7 2 3 4.5 5 5.8 10 13 22 30 69 132
ISO 5211 F03 F03 F03 F03 F03 F05 F05 F05 F07 F07 F10 F10 F14 F14
F M5 M5 M5 M5 M5 M6 M6 M6 M8 M8 M10 M10 M16 M16
G 36 36 36 36 36 50 50 50 70 70 102 102 140 140
Ipsum


Ipsum

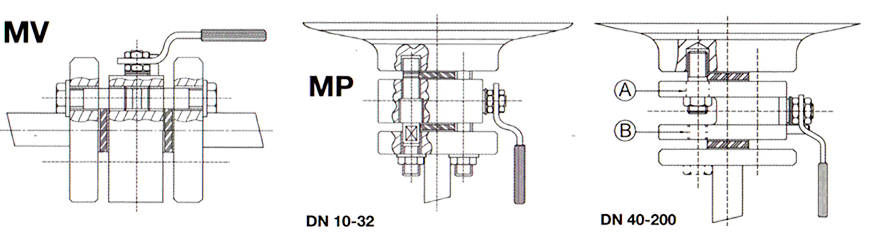

- DN 10-32 - Межфланцевое исполнение DN 40-200 - Фланцевое исполнение
Винтовое крепление Посадочное крепление болта A. Гладкие отверстия
B. Резьбовые отверстия
01 Корпус A216 WCB ASTM A351 CF8 ASTM A351 CF8M
02 Винт 8.8 UNI 3740 (гальваниз.) A2-70 UNI 3740
03 Корпусный элемент ASTM A105 ASTM A351 CF8 ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Шар ASTM A479 F304 ASTM A479 F316
06 Уплотнение шара P.T.F.E. / R.P.T.F.E.
07 Прокладка P.T.F.E. + Графит P.T.F.E.
08 Шайба P.T.F.E. + Графит P.T.F.E.
09 Крышка сальника CF9SMnPb36 UNI 4838 (гальваниз.) ASTM A479 F304
10 Рычаг Fe37 UNI 7070 (гальваниз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545 (гальваниз.)
13 Ограничитель 8.8 UNI 3740 (гальваниз.)
14 Антистатическое устройство ASTM A479 F316
15 Кольцо штока Viton
16 Кольцо корпуса Viton
Ipsum
Диаграмма рабочего давления
Стоимость:стоимость уточняйте
