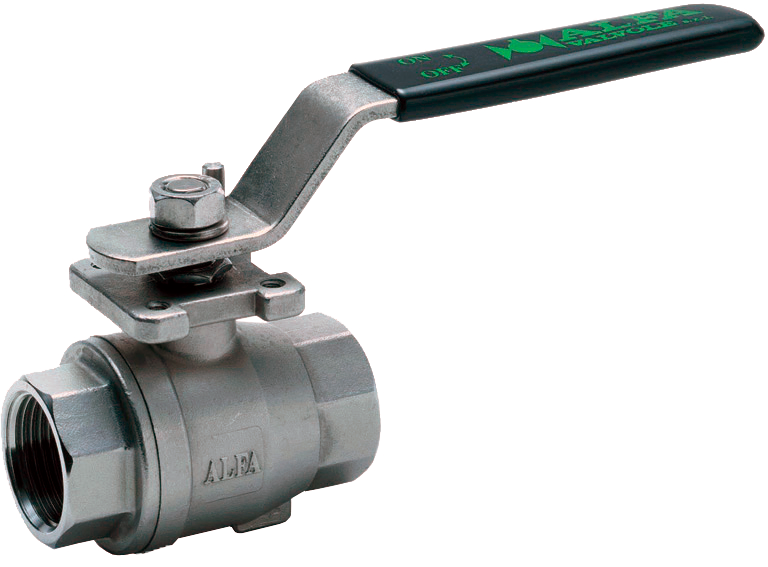

Шаровый Муфтовый Кран ALFA 20B

Шаровой кран ALFA 20BPN 16-40 (бар)


    Основные параметры:

  • Класс давления PN 16 ÷ 40
    Смотрите диаграму рабочего давления
  • DN 6-100
  • Тип присоединения: резьбовое, приварное

    Конструкция:

  • Полнопроходной или с зауженным проходом
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция
  • Заполнение застойных зон над шаром

Габариты и присоединительные размеры

DN 06 10 15 20 25 32 40 50 65 80 100
" 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4"
E 10 10 15 20 25 32 40 50 65 90 100
L (GAS) 42 42 49 58 68 82 89 105 131 150 190
M (NPT) 51.5 51.5 62 69 78 87 99 110 142 164 193
D 23 23 23 39 49 59 73 86 111 136 166
M 83 83 95 110 110 160 160 170 205 205 260
H 47 47 51 60 64 78 86 104 128 139 161
Кг 0.19 0.2 0.25 0.4 0.6 1 1.35 2.3 3.5 6 10
PN(GAS) 20 20 20 20 20 20 20 20 20 20 20
PN(NPT) 40 40 30 30 30 25 25 25 16 16 16
01 Корпус

ot58 uni 5705-65

(гальваниз.)

03 Муфта/Штуцер

ot58 uni 5705-65

(гальваниз.)

04 Шток

ot58 uni 5705-65

(гальваниз.)

05 шар

ot58 uni 5705-65

(гальваниз.)

astm a479 f304
06 Уплотнитель p.t.f.e.
08 Шайба p.t.f.e.
09 Крышка сальника

ot58 uni 5705-65

(гальваниз.)

10 Рычаг

fe 37 uni 7070

гальванизированный

11 Гайка

6s uni 3740

гальванизированный

13 Ограничитель

ot58 uni 5705-65

(гальваниз.)

15 Кольцо штока viton
Ipsum
Диаграмма рабочего давления
