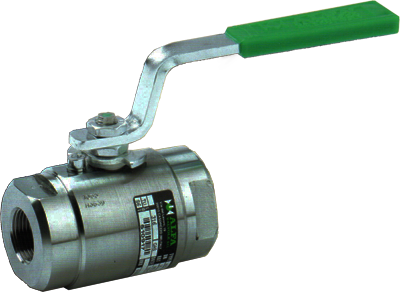

Муфтовый, Резьбовой Шаровый Кран ALFA 20R

Шаровый кран модели ALFA 20RPN 55-105 (бар)


    Основные параметры:

  • Класс давления 800 ÷ 1500 lb
    Смотрите диаграму рабочего давления
  • DN 6-50
  • Тип присоединения: резьбовое, приварное

    Конструкция:

  • Полнопроходной или с зауженным проходом
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция
  • Заполнение застойных зон над шаром

Габариты и присоединительные размеры

Alfa 20R
DN 6 10 15 20 25 32 40 50
" 1/4" 3/8" 1/2" 3/4" 1" 1.25" 1.1/2" 2"
"E 10 10 10 14 19 24 29 38
L (GAS/NPT) 65 65 65 73 90 98 104 125
L (B.W./S.W.) 140 140 140 152 165 178 190 216
D 41,5 41,5 41,5 49,5 57,5 69 73,5 89
M 145 145 145 150 150 180 180 275
H 53,5 53,5 53,5 78 82 78 82 102
h 40 40 40 50 52 63 66 78
f/t 8 / 5.7 8 / 5.7 8 / 5.7 10 / 6 10 / 6 12 / 8 12 / 8 16 / 10
Кг GAS-NPT /Кг SW-BW 0.7 / 1 0.7 / 1 0.7 / 1 1 / 1.3 1.5 / 2.2 2 / 3.3 2.5 / 4.3 4.5 / 6.5
01 Корпус ASTM A105 ASTM A479 F316
03 Корпусной элемент ASTM A105 ASTM A479 F316
04 Шток AISI 410 ASTM A182 F51
05 Шар ASTM A479 F304 ASTMA479 F316
06 Уплотнение шара R.P.T.F.E. / P.T.F.E. + AM / Девлон
07 Прокладка P.T.F.E. + Графит P.T.F.E.
08 Шайба P.T.F.E. + Графит / Графит
09 Крышка сальника CF9SMnPb36 UNI 4838 (гальваниз.) ASTM A479 F304
10 Рычаг Fe37 UNI 7070 (гальваниз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545 (гальваниз.)
13 Ограничитель 8.8 UNI 3740 (гальваниз.)
14 Антистатическое устройство ASTM A479 F316
15 Кольцо штока Viton
Ipsum
Диаграмма рабочего давления
Стоимость:стоимость уточняйте
