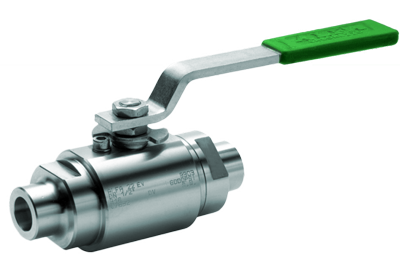

Муфтовый Шаровый Кран ALFA 22EV

Шаровой кран ALFA 22EVPN 400 (бар)


    Основные параметры:

  • Класс давления 6000 p.s.i, 2500 lb
    Смотрите диаграму рабочего давления
  • DN 6-40
  • Тип присоединения: приварное

    Конструкция:

  • Полнопроходной или с зауженным проходом
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция
  • Заполнение застойных зон над шаром

Габариты и присоединительные размеры

DN 06 10 15 20 25 40
" 1/4" 3/8" 1/2" 3/4" 1" 1.1/2"
E 11 11 11 14 19 29
L (NPT) 104 104 104 125 130 180
L (S.W.) 140 140 140 152 165 190
⌀D 64.5 64.5 64.5 64.5 88 119
M 185 185 185 185 275 380
H 76 76 76 76 94 119
h 56 56 56 56 65.5 94
f/t 12 / 8 12 / 8 12 / 8 12 / 8 16 / 10 22 / 14
Кг. 2.9 2.9 2.9 2.9 5.5 12
ISO 5211 F 03 * F 03 * F 03 * F 03 * F 05 # F 07 #
⌀F M5 M5 M5 M5 M6 M8
G 36 36 36 36 50 70
* на заказ
# стандарт

01 Корпус astm a105 astm a479 f316
03 Муфта/Штуцер astm a105 astm a479 f316
04 Шток aisi 410 astm a182 f51
05 Шар astm a479 f316
06 Уплотнение шара devlon
07 Прокладка p.t.f.e. + graf.
08 Шайба devlon
09 Крышка сальника

cf9smnpb36 uni 4838

(гальваниз.)

astm a479 f304
10 Рычаг

fe 37 uni 7070

(гальваниз.)

11 Гайка / Контргайка

6s uni 3740

(гальваниз.)

12 Пружинная шайба

50crv4 uni 3545

(гальваниз.)

13 Ограничитель

8.8 uni 3740 / c40 / r40

(гальваниз.)

14 Антистатическое устройство astm a479 f316
15 Кольцо штока viton
16 Кольцо корпуса viton + p.t.f.e.
Ipsum
Диаграмма рабочего давления
