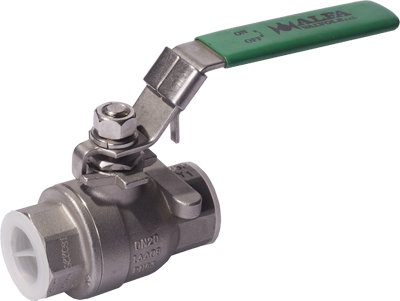

Муфтовый Шаровый Кран ALFA K20T

Шаровой кран ALFA K20TPN 63 (бар)


    Основные параметры:

  • Класс давления PN 63 1000 p.s.i.
    Смотрите диаграму рабочего давления
  • DN 6-50
  • Тип присоединения: резьбовое, приварное

    Конструкция:

  • Полнопроходной или с зауженным проходом
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция
  • Заполнение застойных зон над шаром

Габариты и присоединительные размеры

DN 06 10 15 20 25 32 40 50
" 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2"
E 10.6 12 15 20 25 32 38 50
L 56 56 60 72.4 85 94 105 125
M 100 100 100 129 156 156 182.5 182.5
H 58 58 58 64 77 83 96 102
Кг 0.25 0.25 0.35 0.55 0.99 1.30 2.2 3.3
01 Корпус ASTM A216 WCB ASTM A351 CF8M
03 Корпусный элемент ASTM A216 WCB ASTM A351 CF8M
04 Шток AISI 316
05 Шар ASTM A351 CF8M
06 Уплотнение шара P.T.F.E
07 Прокладка корпуса P.T.F.E
08 Шайба P.T.F.E
09 Сальник AISI 304
10 Рычаг AISI 304
11 Гайка/Контргайка AISI 304
11b Упорное кольцо AISI 304
43 Уплотнение P.T.F.E
54 Фиксатор положения рукоятки AISI 304
Ipsum
Диаграмма рабочего давления
