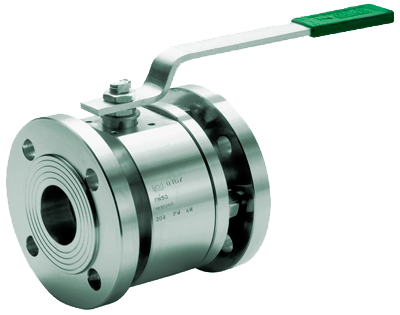

Фланцевый Разборной Шаровый Кран ALFA 50S.B.

Шаровый кран ФЛАНЦЕВЫЙ Alfa 50S.B.PN 50 (бар)


    Основные параметры:

  • Класс давления PN 50 ANSI 300
    Смотрите диаграму рабочего давления
  • DN 15-250
  • Тип присоединения: фланцевое

    Конструкция:

  • С зауженным проходом
  • Разьемный корпус
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности
  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция

Габариты и присоединительные размеры

* С зауженным проходом; Полнопроходной под заказ.

- вращающийся

DN 15 20 25 32 40 50 65 80 100 150 200 250
" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4" 6" 8" 10"
E Смотрите
ALFA 60S.B.
38 51 64 76 102 152 203
L 216 241 283 305 403 419 * 457 *
M / R 275 / - 275 / - 380 / - 380 / - 440 / 500 - / 800 - / 800
H 118 126 143 149 191 273 322
h 95 103 122 127 157 218 270
P 63 68.5 82 88.5 111 153 200
f/t 16/10 16/10 22/14 22/14 30/18 45/30 52/30
Kg.
(1) / (2)
17 / - 22.5 / 19 35 / 25 48 / 36 - / 67 - / 105 - / 143
ISO 5211 F05 F05 F07 F07 F10 F14 F14
F M6 M6 M8 M8 M10 M16 M16
G 50 50 70 70 102 140 140

01 Корпус ASTM A105
ASTM 216 WCB
ASTM A479 F304
ASTM A351 CF8
ASTM A479 F316
ASTM A351 CF8M
02 Винт ASTM A193 B7 ASTM A193 B8M
02a Шпилька ASTM A193 B7 ASTM A193 B8M
02b Гайка ASTM A194 2H ASTM A194 8M
03 Крышка корпуса ASTM A105
ASTM A216 WCB
ASTM A479 F304
ASTM A351 CF8
ASTM A479 F316
ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Шар ASTM A479 F304 ASTM A479 F316
06 Уплотнение седла шара P.T.F.E. / R.P.T.F.E / P.T.F.E. + A.M.
07 Уплотняющая прокладка P.T.F.E. + GRAF. P.T.F.E.
08 Шайба P.T.F.E. + GRAF. P.T.F.E.
09 Крышка сальника CF9SMnPb36 UNI 4838
(гальваниз.)
ASTM A479 F304
10 Рычаг Fe 37 UNI 7070 (гальваниз.)
11 Гайка/контргайка 6S UNI 3740 (гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545
13 Ограничитель 8.8 UNI 3740
14 Антистатическое устройство ASTM A479 F316
15 Кольцевая прокладка VITON
16 Корпусная прокладка VITON
Диаграмма рабочего давления
Стоимость:стоимость уточняйте
