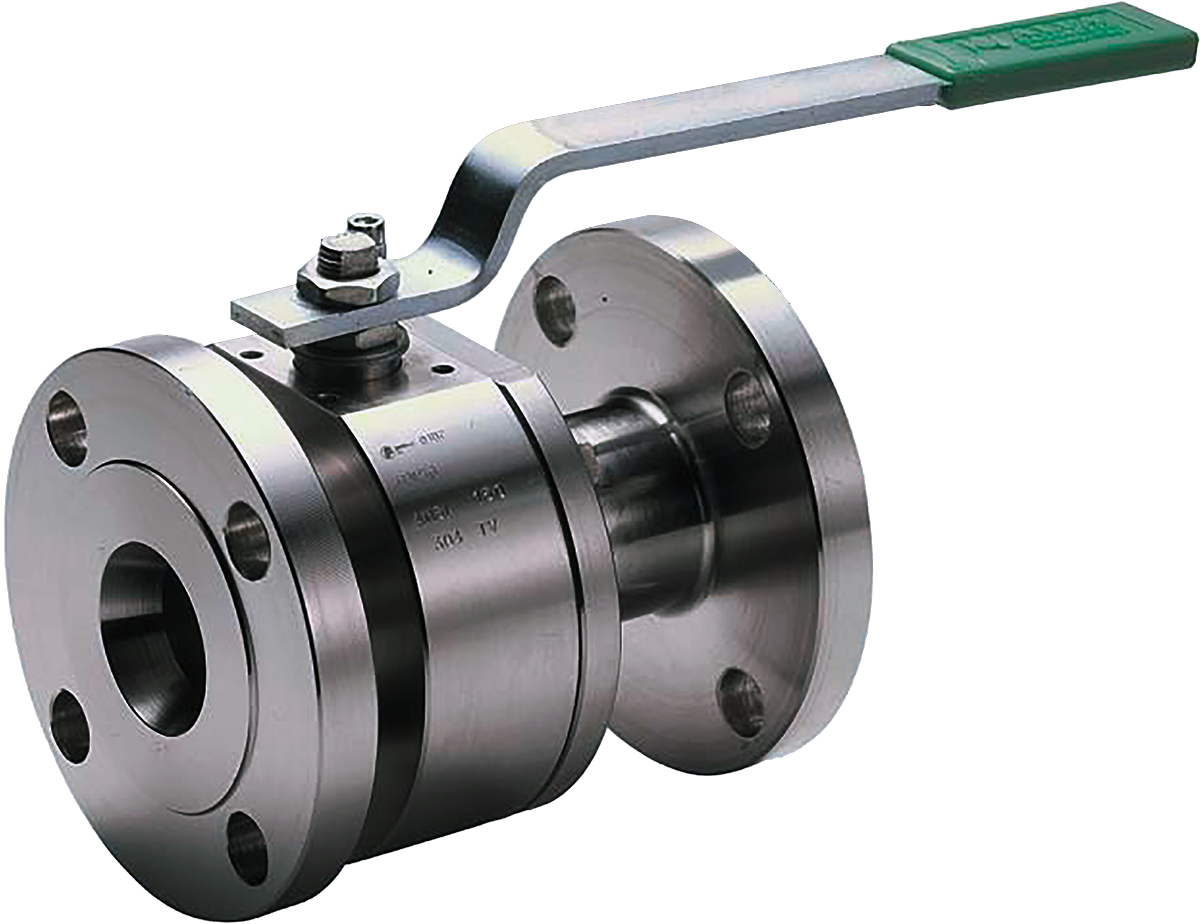

Фланцевый Шаровый Кран ALFA 609S.B. 615S.B. 625S.B.

Шаровый кран ФЛАНЦЕВЫЙ Alfa 609S.B. 615S.B. 625S.B.PN 1040 (бар)


    Основные параметры:

  • Класс давления ANSI 9002500
    Смотрите диаграму рабочего давления
  • DN 15-40
  • Тип присоединения: фланцевое

    Конструкция:

  • С зауженным проходом
  • Разьемный корпус
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности
  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция

Габариты и присоединительные размеры

Alfa 609-615 Alfa 625
DN 15 20 25 40 DN 15 20 25 40
" 1/2" 3/4" 1" 1.1/2" " 1/2" 3/4" 1" 1.1/2"
E 14 19 24 38 E 11 14 19 29
L 216 229 254 305 L 264 273 308 384
M 275 275 275 380 M 18 180 275 380
H 102.5 102.5 102.5 125 H 105 105 123 166
h 75 75 75 104 h 56 56 66 94
P 55 55 55 65 P 37.5 37.5 48.5 61
f/t 16/10 16/10 16/10 22/14 f/t 12/8 12/8 16/10 22/14
Kg. 12 13 16 26 Kg. 15 18 21 32
ISO 5211 F05 F05 F05 F07 ISO 5211 F05 F05 F05 F07
F M6 M6 M6 M8 F M6 M6 M6 M8
G 50 50 50 70 G 50 50 50 70

Диаграмма рабочего давления
