Фланцевый Шаровый Кран ALFA 65S.B. 61S.B. 69S.B.

Шаровый кран ФЛАНЦЕВЫЙ Alfa 65S.B. 61S.B. 69S.B.PN 1040 (бар)


    Основные параметры:

  • Класс давления PN 1040 ANSI 150300
    Смотрите диаграму рабочего давления
  • DN 15-200
  • Тип присоединения: фланцевое

    Конструкция:

  • С зауженным проходом
  • Разьемный корпус
  • Плавающий шар
  • Антистатическое устройство
  • Антивыбивная конструкция

    Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности
  • Удлинение рычага
  • Удлинение штока
  • Отверстие в шаре для выравнивания давления
  • Пожаробезопасная конструкция

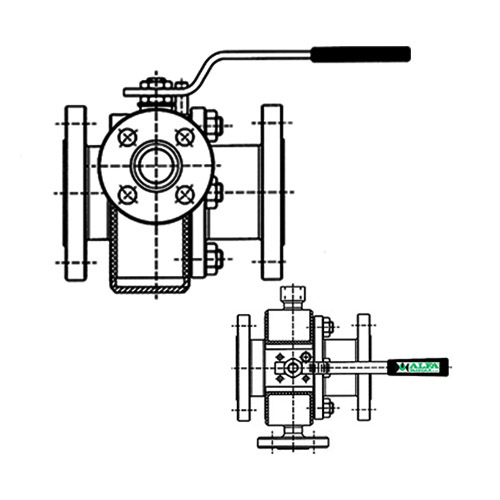

Габариты и присоединительные размеры

DN 15 20 25 32 40 50 65 80 100 125 150 200
" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8"
A 200 225 230 240 265 275 300 335 380 405 440 505
B 0 0 0 25 30 30 45 50 70 80 95 130
F DN 15 DN 25
m 1/2" 1"
PESO CAMICIA 1.5 1.5 1.8 2.2 2.5 3 5 5 10 11 12 14
Конструкцию и размеры смотрите на страницах "Alfa 64 S.B. 60 S.B. 68 S.B."

Диаграмма рабочего давления
Стоимость:стоимость уточняйте
