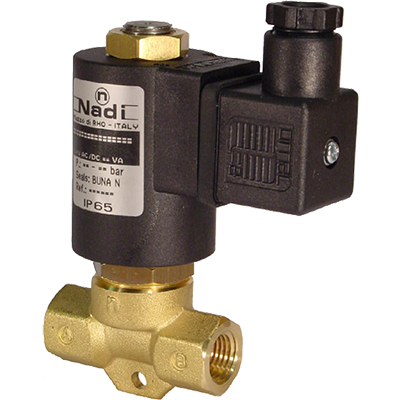

Электромагнитный Клапан для Газа Serie L03/L08

Электромагнитный клапан Serie L03/L08  (двухходовой клапан)


КОД ТОВАРА:
Нормально закрытый: L03.IP
Нормально открытый: L08.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 1/4"
2. Рабочее давление: 0 60 Бар
3. Потребляемая мощность: Постоянного тока 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 220, 240 V;
другие напряжения доступны по запросу.

6. Тип катушки: B6
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L03 - Нормально закрытый.

Вход: А
Выход: В

Катушка обезточена: А и В закрыты
Катушка под напряжением: из А в В



Ipsum

L08 - Нормально открытый.

Вход: А
Выход: В

Катушка обезточена: из А в В
Катушка под напряжением: А и В закрыты





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь.
Ориентированность соленоида - 360 ° градусов.
Монтируется в любом положении.



Модель

Проходной
диаметр
Давление в Барах Скорость потока
Л/М
Вес
КГ
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное макс. нормально закрытый макс. нормально открытый
(a) (b) (c) (d) (e) АС~ DC= AC~ DC=
L03 08 P 0,8 80 0 60 60 40 40 0,2 0,4
L03 18 P 1,8 80 0 40 35 14 14 1,2 0,4
L03 25 P 2,5 80 0 25 20 5 5 1,6 0,4
L03 32 P 3,2 80 0 14 10 3 3 1,8 0,4
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опциональные функции
(T) Латунь (С) 1/4” GAS (0) Buna N (P) IP 65 (X)
(I) Сталь (D) 1/4” NPT (1) FPM
(3) PTFE
(6) EPDM
При надлежащем присоединении
с DIN-43650B штекером
