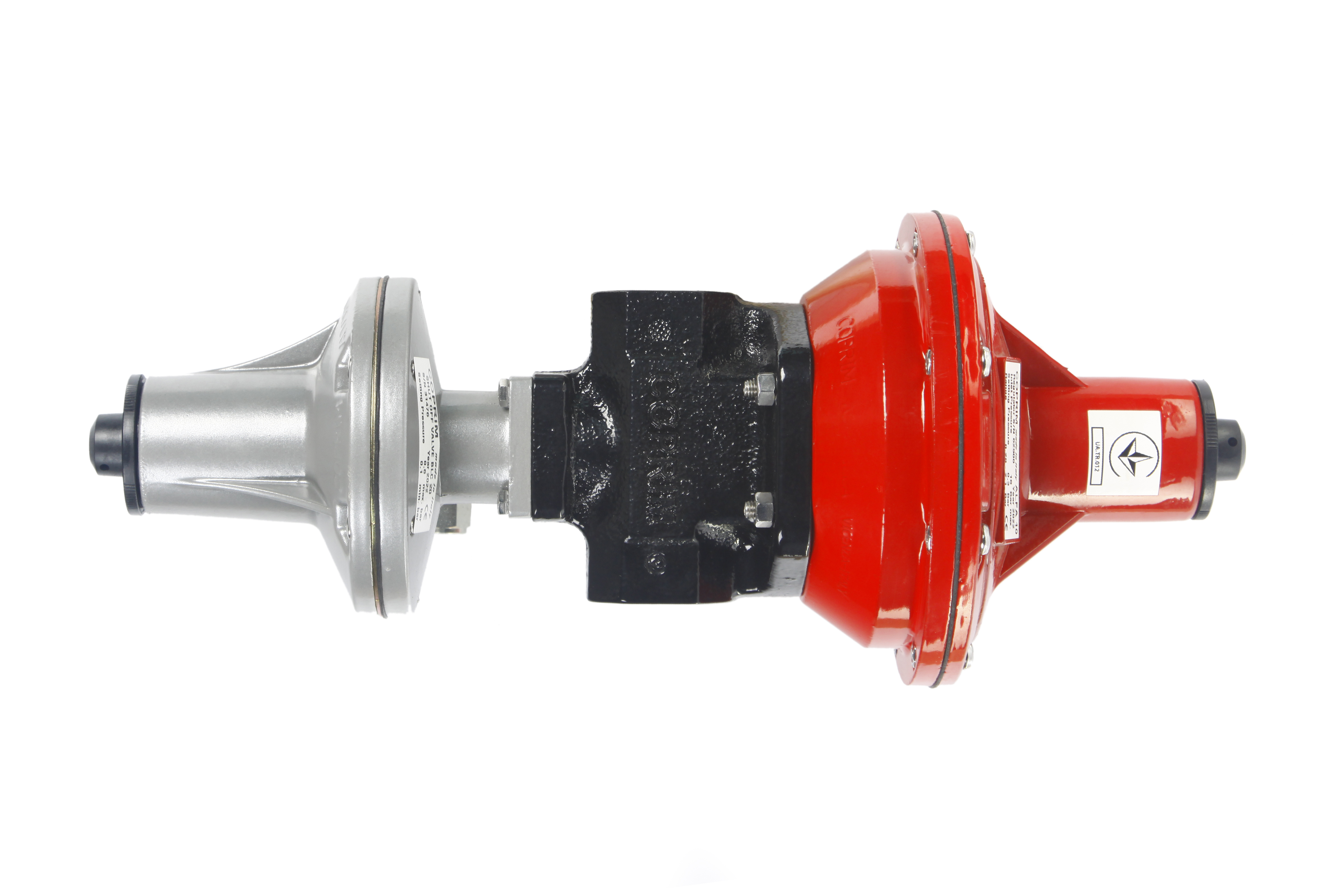

Регулятор давления газа ALFA 10 AP

Газовый редуктор COPRIM Alfa 10 AP высокое давление

КОД ТОВАРА: 2.50.15
ОСНОВНЫЕ ПАРАМЕТРЫ

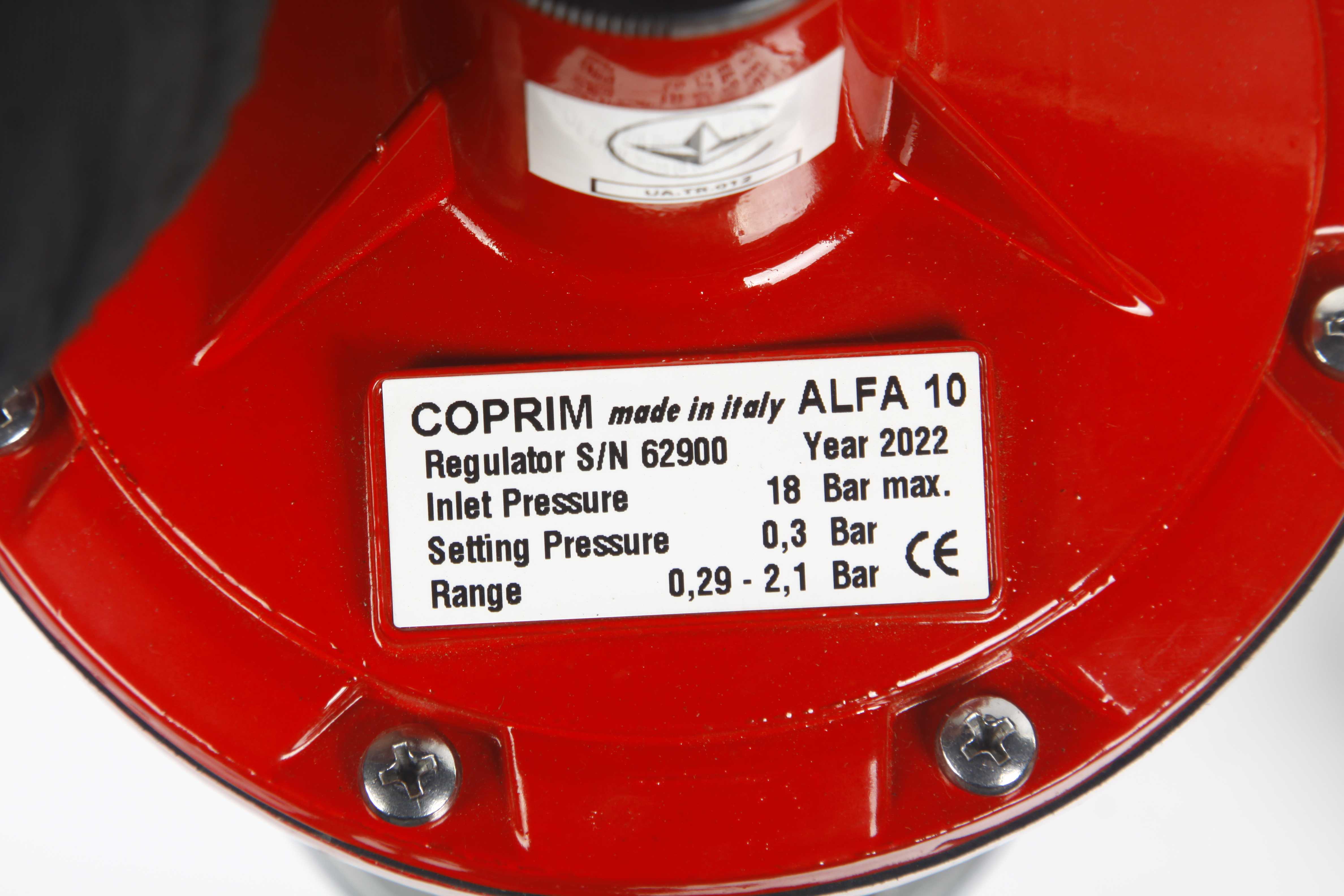

  • Давление на входе: P1 = max 18 бар

  • Давление на выходе: P2 = по запросу (0,29-2,1 бар)

  • Рабочая температура:

    • корпус сталь: от -40°С до +60°С

    • корпус чугун: от -30°С до +60°С

  • Класс точности закрытия рабочего клапана: SG 15%

  • Класс точности регулировки: RG до 10

  • Соединение на входе: 1”

  • Соединение на выходе: 1”

  • Вес: 3 кг

Тарировка пружин регулятора COPRIM Alfa 10 AP для высокого давления
диаметр диапазон давления пружина
3.5 0.29 ÷ 0.44 бар пурпурный
4 0.38 ÷ 0.6 бар белый
4.5 0.56 ÷ 0.88 бар зеленый
5 0.8 ÷ 1.3 бар черный
5.5 1 ÷ 2.1 бар серый
КОМПЛЕКТ ПОСТАВКИ
  1. Корпус: чугун/сталь, порошковая окраска

  2. Алюминиевая литая головка, порошковая окраска

  3. Резиновое уплотнение NBR o HNBR

  4. Мембраны из резиновой ткани

  5. Встроенный перепускной клапан

  6. По запросу заказчика комплектуются ПЗК BLC10

В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN… Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
Все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
2 3 4 5 8 10 12 16 - 18
0.35 127 172 215 258 302 302 302 302
0.5 125 171 215 258 336 336 336 336
0.7 121 170 215 258 381 381 381 381
1 113 167 213 258 387 448 448 448
1.5 89 156 208 255 388 473 557 560
2 138 199 250 387 474 559 673

Таблица расчета пропускной способности для пропан - бутана.
Все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
2 3 4 5 8 10 12 16 - 18
0.35 180.3 244.2 305 366.4 428.8 428.8 428.8 428.8
0.5 177.5 242.8 305 366.4 477.1 477.1 477.1 477.1
0.7 171.8 241.4 305 366.4 541 541 541 541
1 160.5 237.1 302 366.4 549.5 636.2 636.2 636.2
1.5 126.4 221.5 295 362.1 551 671.7 790.9 795.2
2 196 283 355 549.5 673.1 793.8 955.7

Стоимость: стоимость уточняйте

предохранительно-запорный клапан в комплекте
