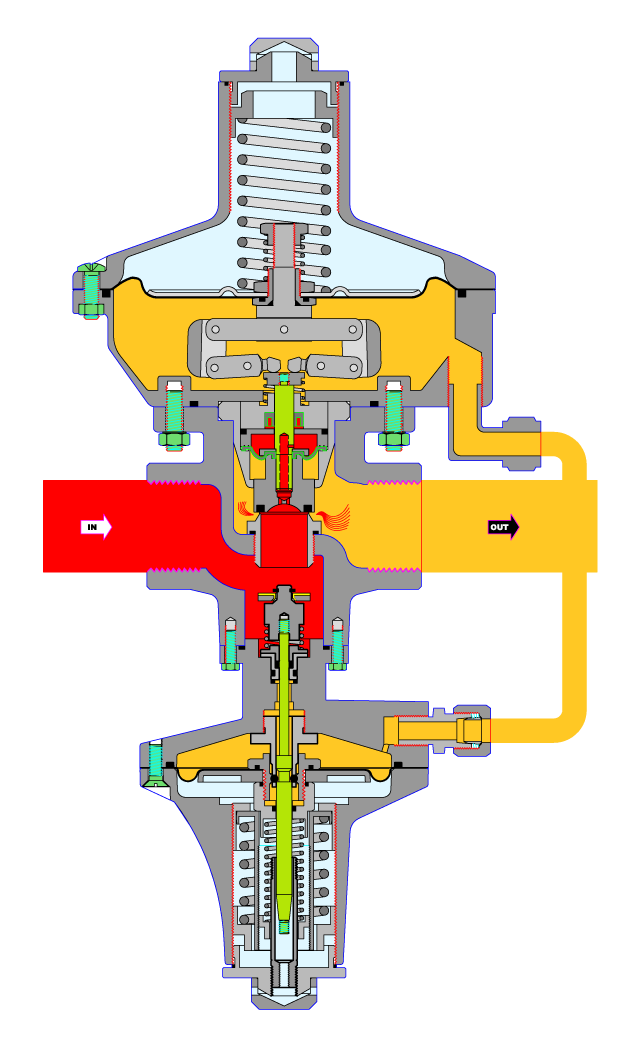

Регулятор Давления Газа ALFA 10 MP

Газовый регулятор COPRIM Alfa 10 MP среднее давление

КОД ТОВАРА: 2.50.12

ОСНОВНЫЕ ПАРАМЕТРЫ
Давление на входе: P1 = 0.5 5 бар
Давление на выходе: P2 = по запросу (95 450 мбар)
Рабочая температура
корпус сталь : -40 + 60 °С
корпус чугун : -30 + 60 °С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Предохранительно збросной клапан (ПЗК) BLC 10
Соединение на входе: 1”
Соединение на выходе: 1”
Вес: 3 кг

Тарировка пружин регулятора COPRIM Alfa 10 MP для среднего давления
диаметр диапазон давления пружина
2.5 95130 мбар   синий
3 130220 мбар   оранжевый
3.5 200300 мбар   коричневый
3.5 260450 мбар   пурпурный
КОМПЛЕКТ ПОСТАВКИ
1. Корпус: чугун/сталь, порошковая окраска
2. Алюминиевая литая головка, порошковая окраска
3. Резиновое уплотнение NBR o HNBR
4. Мембраны из резиновой ткани
5. Встроенный перепускной клапан
6. По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
0.3 0.5 1 1.5 2 3 - 5
0.1 63 91 141 183 223 249
0.2 57 87 139 182 222 258
0.20 47 82 138 181 222 269
0.30 70 133 179 220 291

Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
0.3 0.5 1 1.5 2 3 - 5
0.1 89.46 129.2 200 259.9 316.7 353.6
0.2 80.94 123.5 197 258.4 315.2 366.4
0.20 66.74 116.4 196 257 315.2 382
0.30 99.4 189 254.2 312.4 413.2

Стоимость:   стоимость уточняйте
предохранительно-запорный клапан в комплекте
