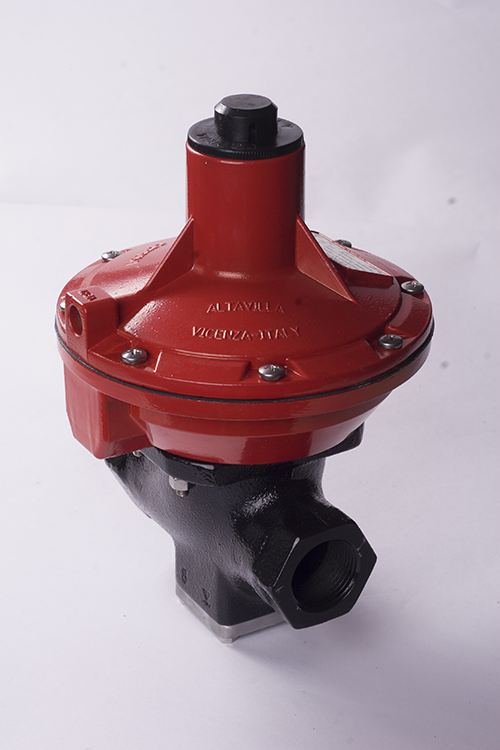

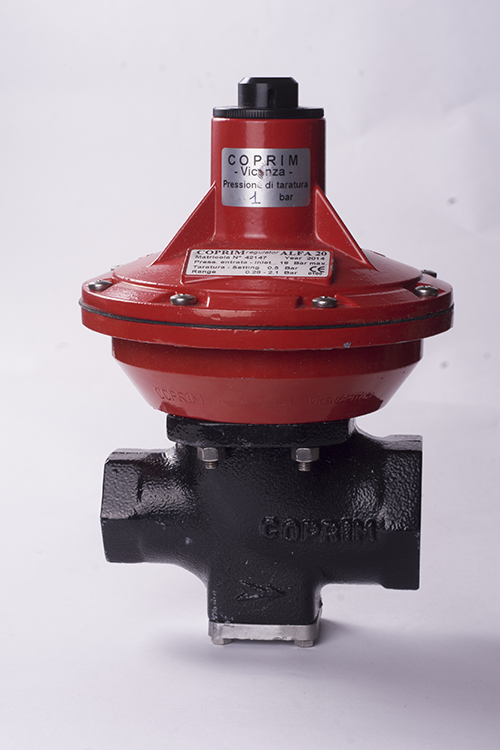

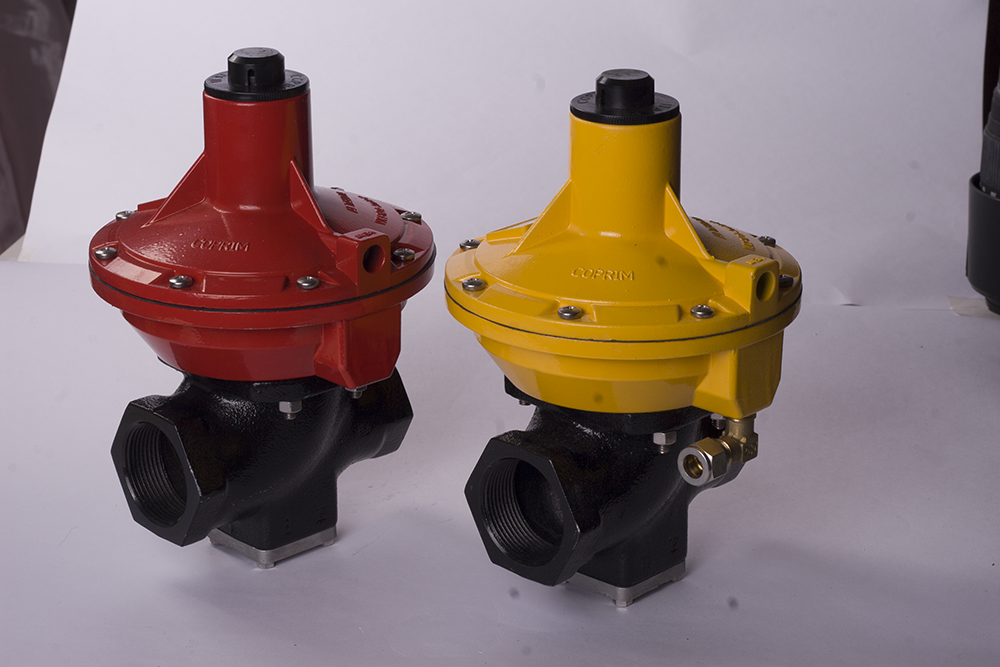

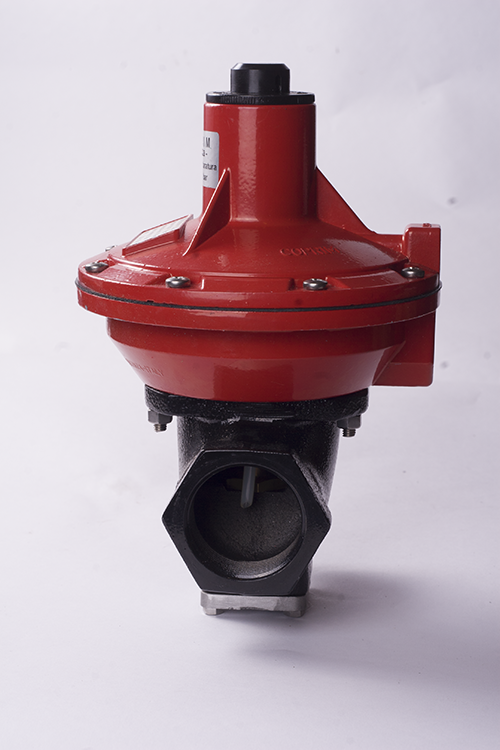

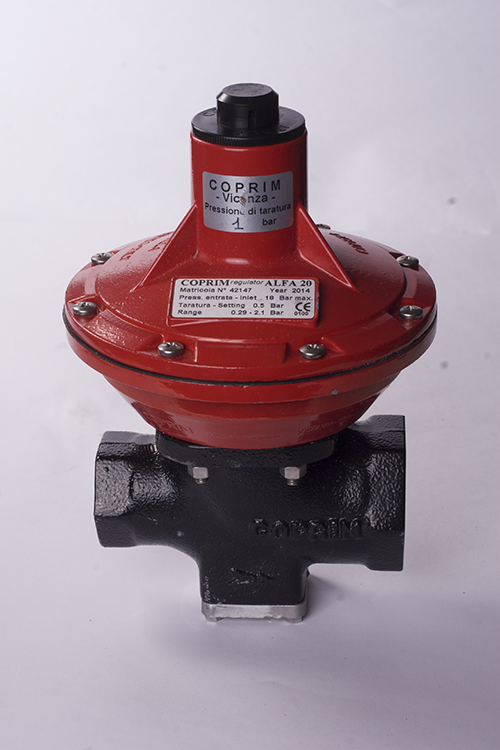

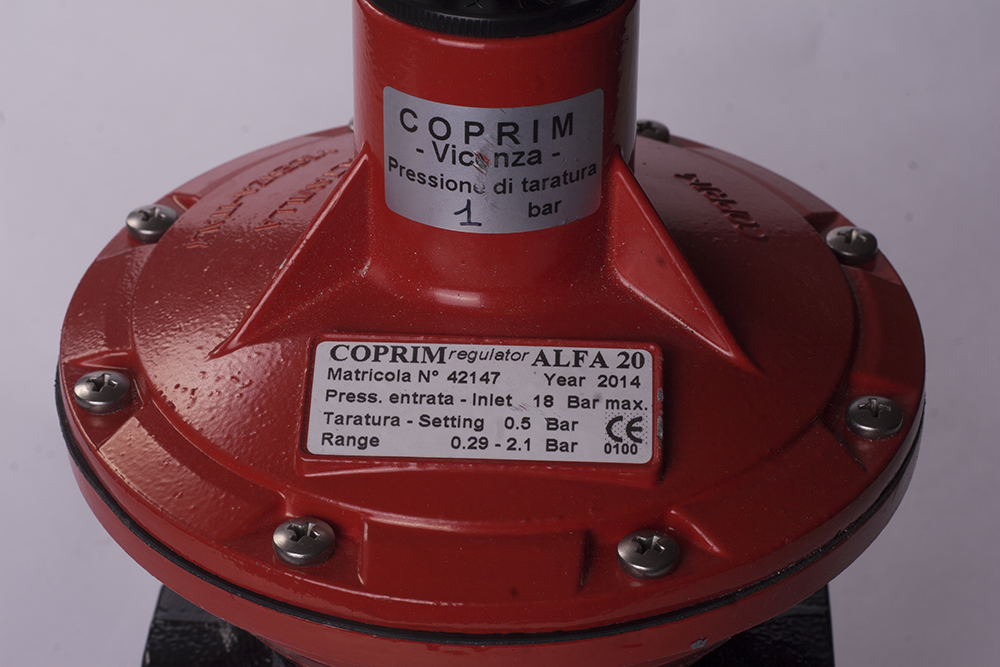

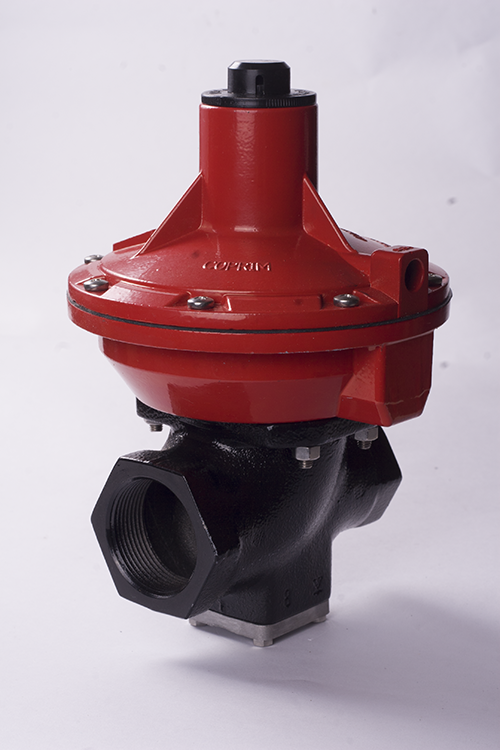

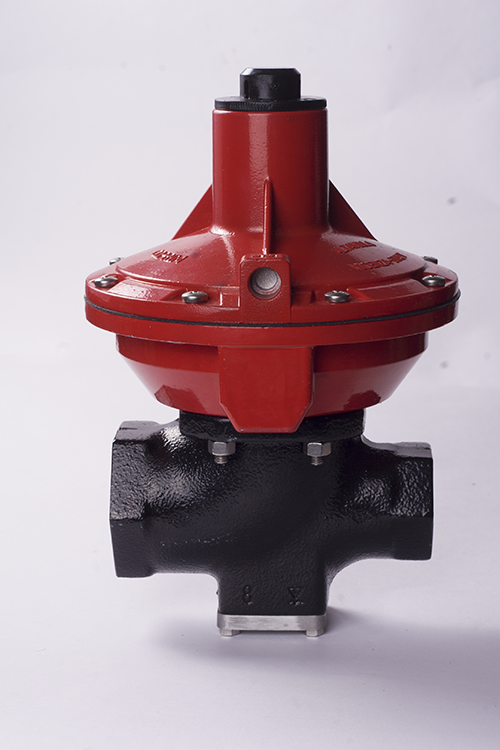

Регулятор Давления Газа ALFA 20 AP TR

Газовый регулятор COPRIM Alfa 20 AP TR повышенное давление

КОД ТОВАРА: 2.50.26


ОСНОВНЫЕ ПАРАМЕТРЫ
Давление на входе: P1 = max 18 бар
Давление на выходе: P2 = по запросу (1.5 4 бар)
Рабочая температура
корпус сталь : -40 + 60 °С
корпус чугун : -30 + 60 °С
Класс точности закрытия рабочего клапана: SG 15%
Класс точности регулировки: RG до 10
Соединение на входе: 1”
Соединение на выходе: 1” 1/2
Вес: 3 кг

Тарировка пружин регулятора COPRIM Alfa 20 AP TR для повышенного давления
диаметр диапазон давления пружина
3.5 0.290.44 бар   пурпурный
4 0.380.6 бар   белый
4.5 0.560.88 бар   зеленый
5 0.81.3 бар   черный
5.5 12.1 бар   серый
КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чугун/сталь, порошковая окраска
2. Алюминиевая литая головка, порошковая окраска
3. Резиновое уплотнение NBR o HNBR
4. Мембраны из резиновой ткани
5. Встроенный перепускной клапан
6. По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

ПРОПУСКНАЯ СПОСОБНОСТЬ

Таблица расчета пропускной способности для природного газа
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 16 18
0.35 139 189 236 283 421 512 604 701 701
0.5 137 188 236 283 422 514 605 779 779
0.7 133 186 236 284 423 515 606 883 883
1 124 183 234 283 424 517 609 948 1039
1.5 97 172 229 280 426 519 612 953 1062
2 151 218 274 425 520 614 957 1067
Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 16 18
0.35 197.4 268.4 335.1 401.9 597.8 727 857.7 995.42 995.42
0.5 194.5 267 335.1 401.9 599.2 730 859.1 1106.2 1106.2
0.7 188.9 264.1 335.1 403.3 600.7 731 860.5 1253.9 1253.9
1 176.1 259.9 332.3 401.9 602.1 734 864.8 1346.2 1475.4
1.5 137.7 244.2 325.2 397.6 604.9 737 869 1353.3 1508
2 214.4 309.6 389.1 603.5 738 871.9 1358.9 1515.1

Стоимость:   стоимость уточняйте

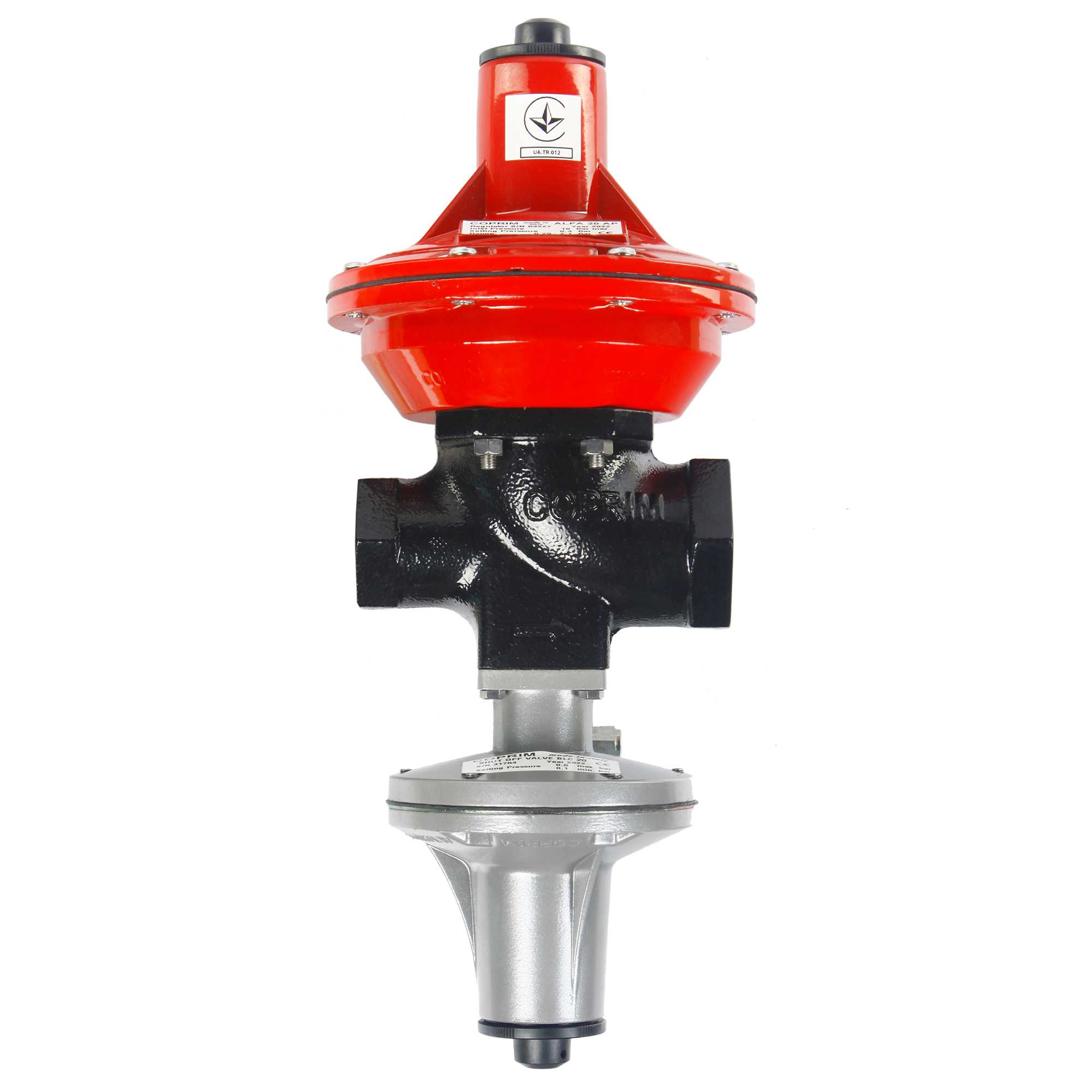

предохранительно-запорный клапан в комплекте
