КОД ТОВАРА: 2.50.20
ОСНОВНЫЕ ПАРАМЕТРЫ
Давление на входе: P1 = 0.5 5 бар
Давление на выходе: P2 = по запросу (16 110 мбар)
Рабочая температура
корпус сталь : -40 + 60 °С
корпус чугун : -30 + 60 °С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Предохранительно збросной клапан (ПЗК) BLC 10
Соединение на входе: 1”
Соединение на выходе: 1” 1/2
Вес: 3 кг

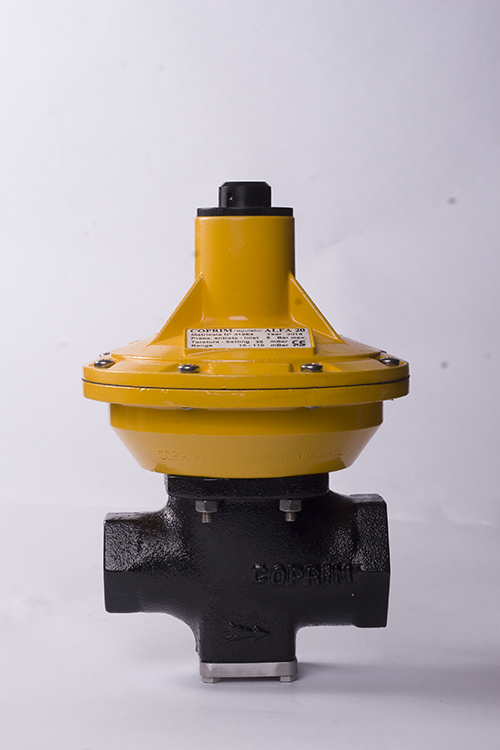

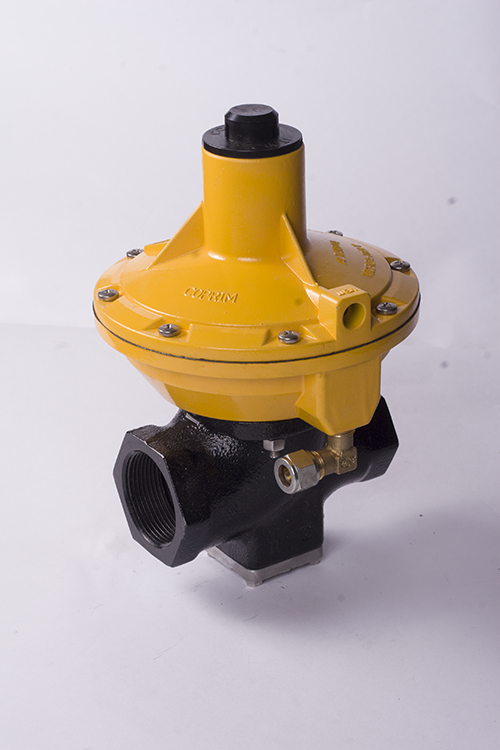

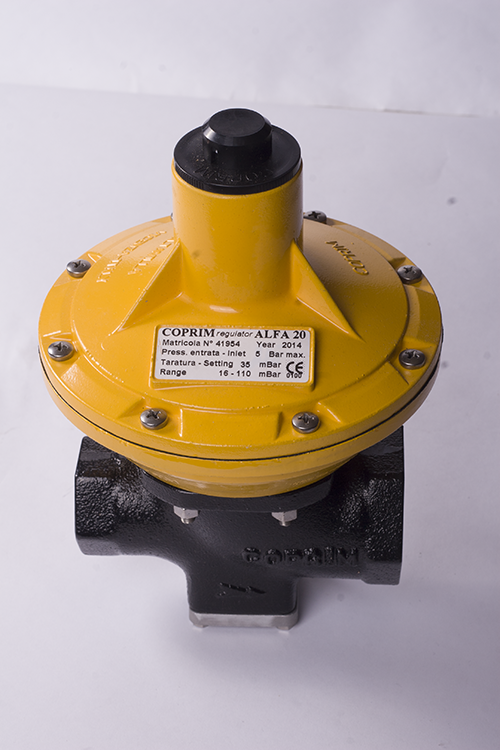

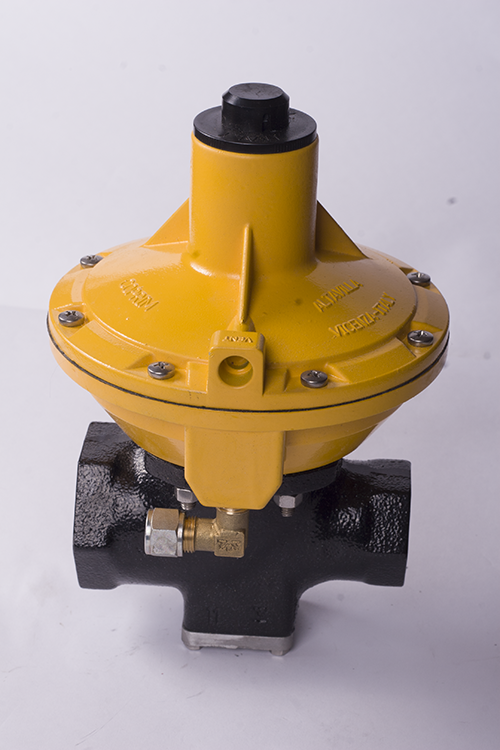

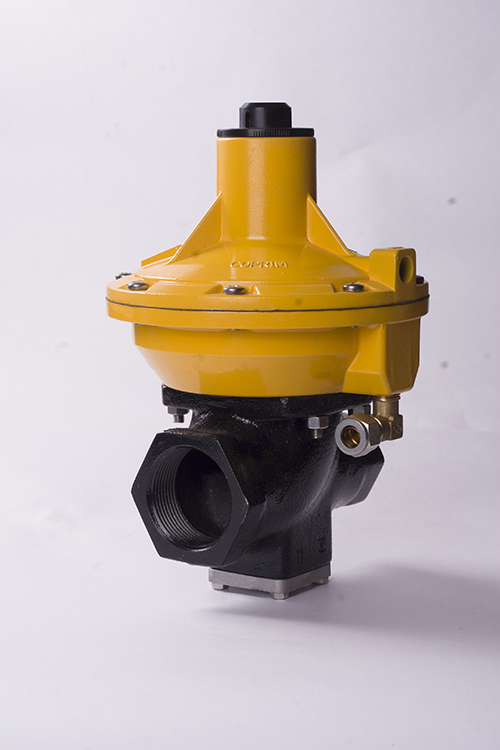

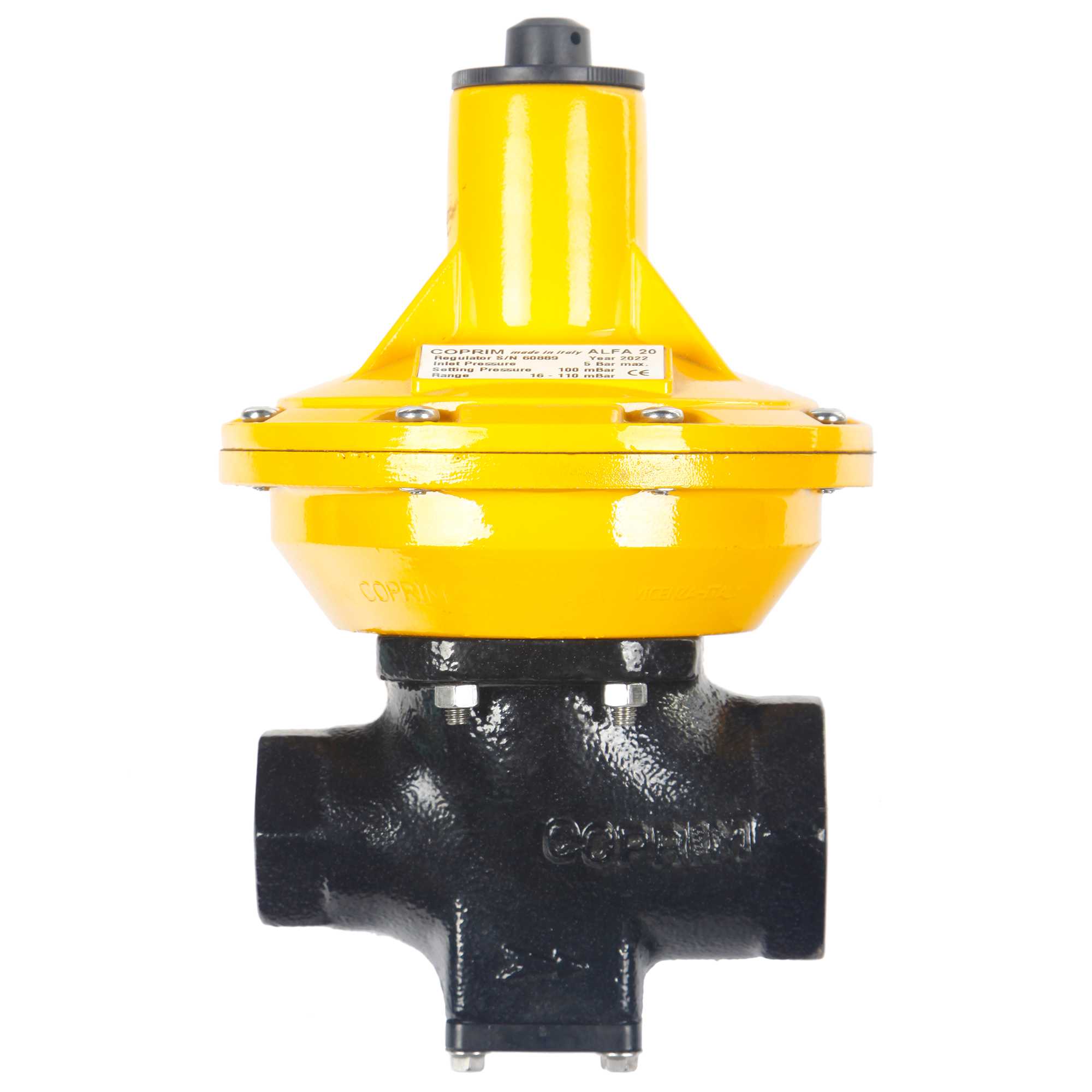

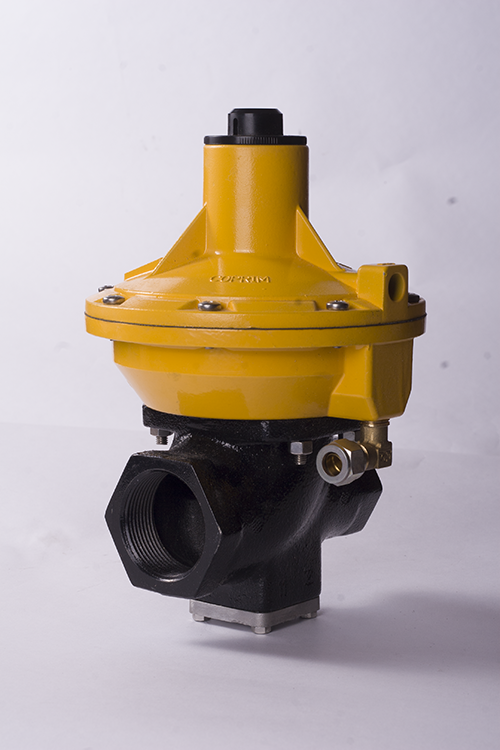

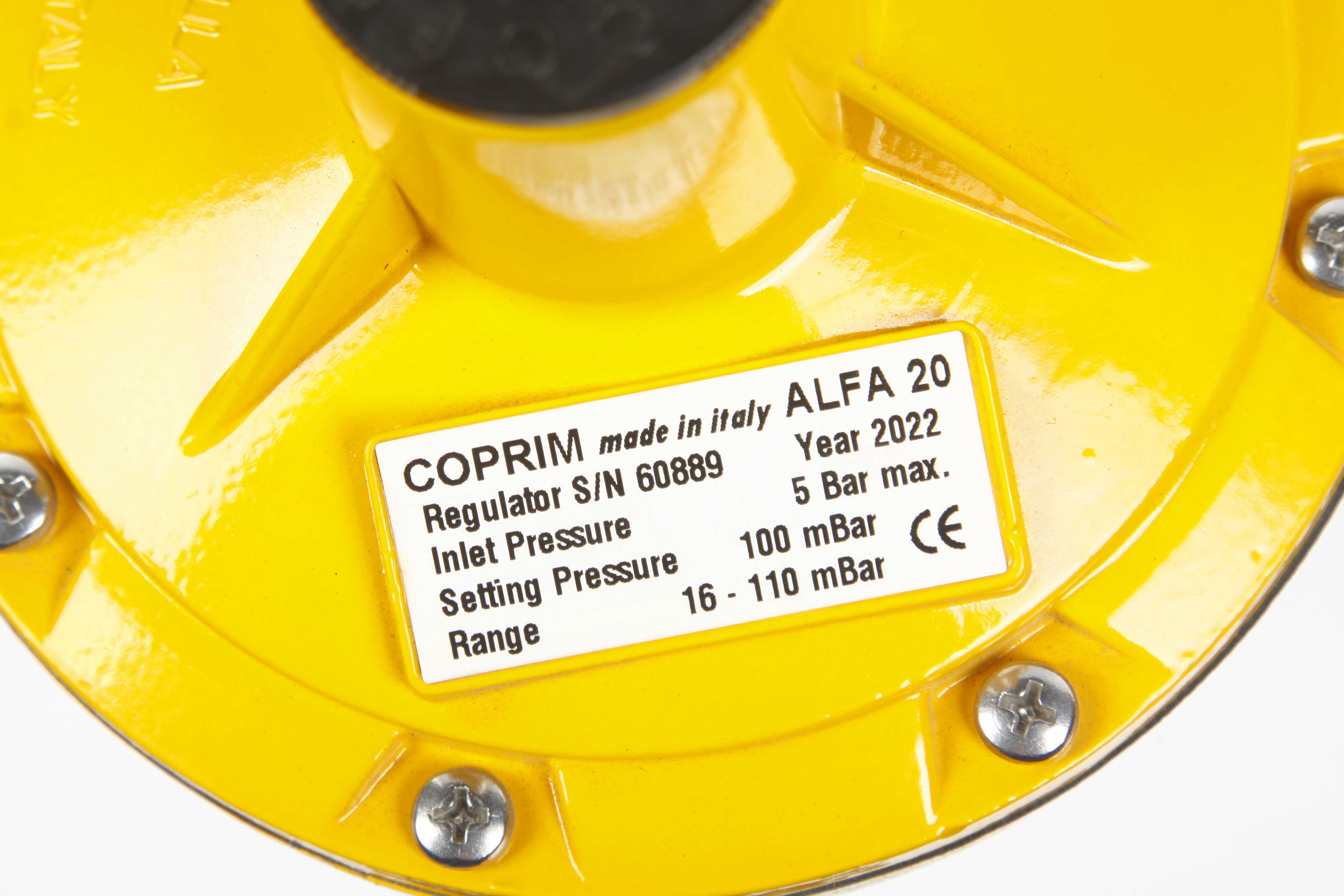

Тарировка пружин регулятора COPRIM Alfa 20 BP для низкого давления |
диаметр | диапазон давления | пружина |
1.6 | 1626 мбар | золотой |
1.8 | 2232 мбар | голубой |
2 | 3043 мбар | красный |
2.2 | 4272 мбар | желтый |
2.5 | 70110 мбар | синий |
КОМПЛЕКТ ПОСТАВКИ

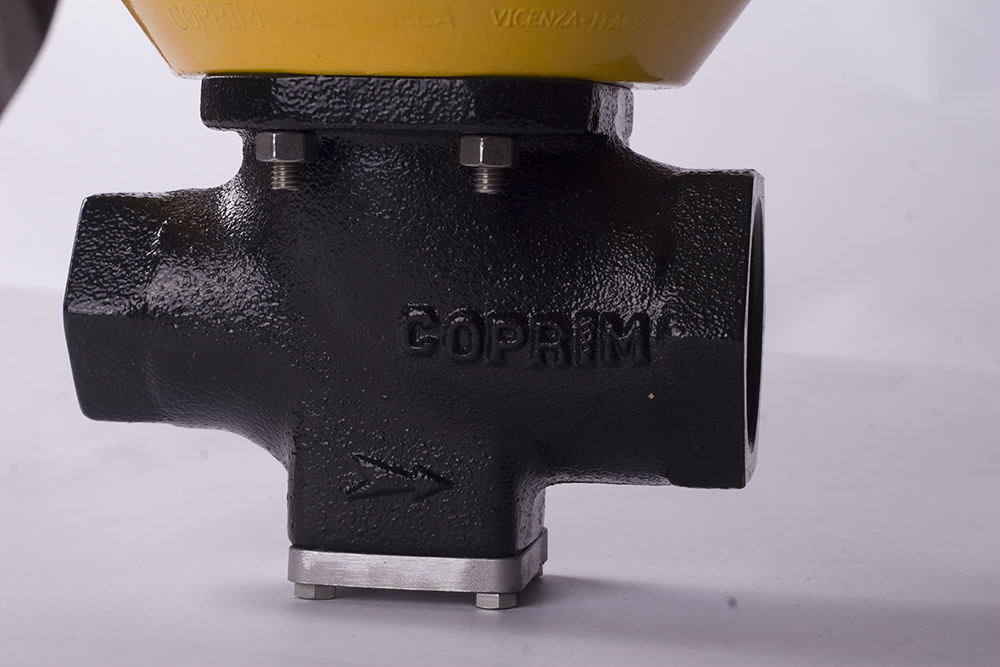

1. Корпус: чугун/сталь, порошковая окраска
2. Алюминиевая литая головка, порошковая окраска
3. Резиновое уплотнение NBR o HNBR
4. Мембраны из резиновой ткани
5. Встроенный перепускной клапан
6. По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA
Таблица расчета пропускной способности для природного газа.все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход |
вход |
0.3 |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
5 |
0.1 |
86 |
152 |
193 |
250 |
304 |
408 |
508 |
576 |
0.2 |
78 |
146 |
191 |
249 |
304 |
408 |
508 |
597 |
0.20 |
65 |
138 |
188 |
248 |
303 |
408 |
508 |
609 |
0.30 |
|
96 |
182 |
245 |
301 |
407 |
509 |
610 |
Таблица расчета пропускной способности для пропан - бутана.все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход |
вход |
0.2 |
0.3 |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
5 |
25 |
61.06 |
76.68 |
102.2 |
150.5 |
193.1 |
234 |
312.4 |
390.5 |
465.76 |
35 |
59.64 |
75.26 |
100.8 |
150.5 |
193.1 |
234 |
312.4 |
390.5 |
465.76 |
50 |
56.8 |
73.84 |
99.4 |
149.1 |
193.1 |
234 |
312.4 |
390.5 |
465.76 |
100 |
46.86 |
66.74 |
95.14 |
147.7 |
191.7 |
234 |
312.4 |
390.5 |
467.18 |
Стоимость: стоимость уточняйте
предохранительно-запорный клапан в комплекте
