Давление на входе: P1 = 0.5-5 бар
Давление на выходе: P2 = по запросу (95-450 мбар)
Рабочая температура:
корпус сталь: от -40°С до +60°С
корпус чугун: от -30°С до +60°С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Предохранительно-сбросной клапан (ПСК): BLC 10
Соединение на входе: 1”
Соединение на выходе: 1”1/2
Вес: 3 кг

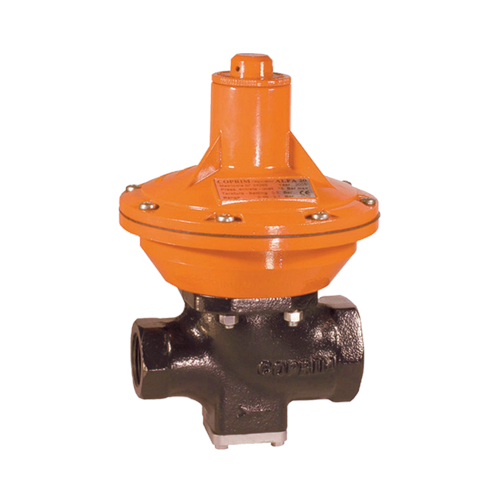

Тарировка пружин регулятора COPRIM Alfa 20 MP для среднего давления | |||||||
диаметр | диапазон давления | пружина | |||||
2.5 | 95 ÷ 130 мбар | синий | |||||
3 | 130 ÷ 220 мбар | оранжевый | |||||
3.5 | 200 ÷ 300 мбар | коричневый | |||||
3.5 | 260 ÷ 450 мбар | пурпурный |
Корпус: чугун/сталь, порошковая окраска
Алюминиевая литая головка, порошковая окраска
Резиновое уплотнение NBR o HNBR
Мембраны из резиновой ткани
Встроенный перепускной клапан
По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN… Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA
Таблица расчета пропускной способности для природного газа.
Все данные в таблице получены
опытным путем при нагрузке на регулятор 80%
выход | вход | |||||||
0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | |
---|---|---|---|---|---|---|---|---|
0.11 | 86 | 152 | 193 | 250 | 304 | 408 | 508 | 576 |
0.15 | 78 | 146 | 191 | 249 | 304 | 408 | 508 | 597 |
0.20 | 65 | 138 | 188 | 248 | 303 | 408 | 508 | 609 |
0.30 | 96 | 182 | 245 | 301 | 407 | 509 | 610 |
Таблица расчета пропускной способности для пропан - бутана.
Все данные в таблице
получены опытным путем при нагрузке на регулятор 80%
выход | вход | |||||||
0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | |
---|---|---|---|---|---|---|---|---|
0.11 | 122.1 | 215.8 | 274.1 | 355 | 431.7 | 579 | 721.4 | 817.92 |
0.15 | 110.8 | 207.3 | 271.2 | 353.6 | 431.7 | 579 | 721.4 | 847.74 |
0.20 | 92.3 | 196 | 267 | 352.2 | 430.3 | 579 | 721.4 | 864.78 |
0.30 | 136.3 | 258.4 | 347.9 | 427.4 | 578 | 722.8 | 866.2 |
Стоимость: стоимость уточняйте
предохранительно-запорный клапан в комплекте
