Регулято Давления Газа ALFA 31 AP

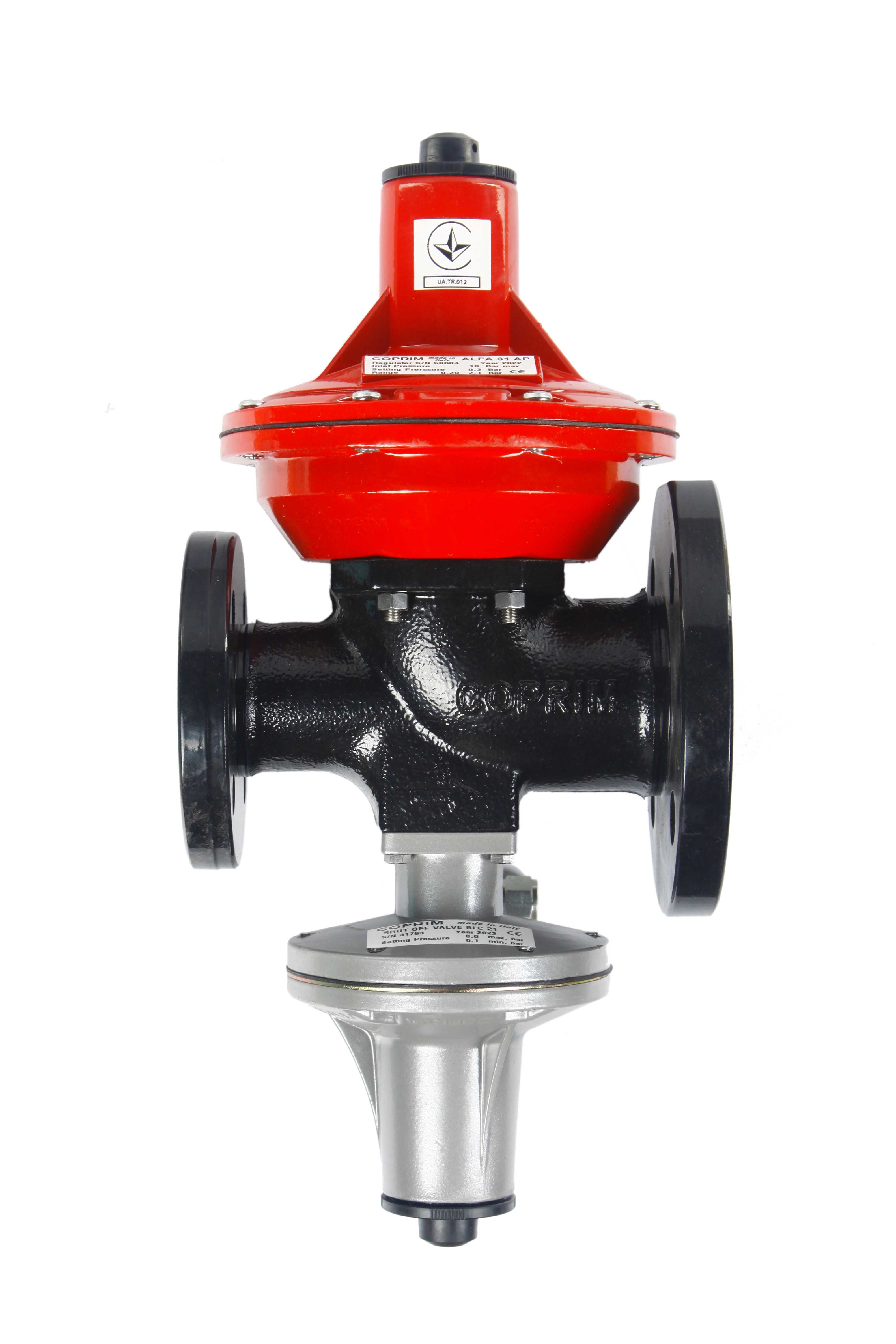

Газовый регулятор COPRIM Alfa 31 AP  высокое давление

КОД ТОВАРА: 2.50.35


ОСНОВНЫЕ ПАРАМЕТРЫ
Давление на входе: P1 = max 18 бар
Давление на выходе: P2 = по запросу (0.29 2.1 бар)
Рабочая температура
корпус сталь : -40 + 60 °С
корпус чугун : -30 + 60 °С
Класс точности закрытия рабочего клапана: SG 15%
Класс точности регулировки: RG до 10
Соединение на входе: фланец DN 25
Соединение на выходе: фланец DN 40
Вес: 6 кг

Тарировка пружин регулятора COPRIM Alfa 31 AP для высокого давления
диаметр диапазон давления пружина
3.5 0.290.44 бар   пурпурный
3.5 0.370.58 бар   пурпурный
4 0.450.71 бар   белый
4.5 0.691 бар   зеленый
5 11.5 бар   черный
5.5 1.42.1 бар   серый
КОМПЛЕКТ ПОСТАВКИ
1. Корпус: чугун/сталь, порошковая окраска
2. Алюминиевая литая головка, порошковая окраска
3. Резиновое уплотнение NBR o HNBR
4. Мембраны из резиновой ткани
5. По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Дополнительная информация: размер фланца для alfa 31 = 1” x 1” 1/2 AP

Таблица расчета пропускной способности для природного газа.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 - 18
0.35 333 451 565 676 916 916 916
0.5 328 450 565 677 1009 1047 1047
0.7 319 446 564 678 1011 1153 1153
1 298 437 560 677 1015 1235 1357
1.5 233 411 547 671 1017 1241 1462
2 363 522 656 1016 1243 1467
Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 - 18
0.35 472.9 640.4 802 959.9 1300.7 1300.7 1300.7
0.5 465.8 639 802 961.3 1432.8 1486.7 1486.7
0.7 453 633.3 801 962.8 1435.6 1637.3 1637.3
1 423.2 620.5 795 961.3 1441.3 1753.7 1926.9
1.5 330.9 583.6 777 952.8 1444.1 1762.2 2076
2 515.5 741 931.5 1442.7 1765.1 2083.1

Стоимость:   стоимость уточняйте
предохранительно-запорный клапан в комплекте
