Регулятор Давления Газа ALFA 40 AP

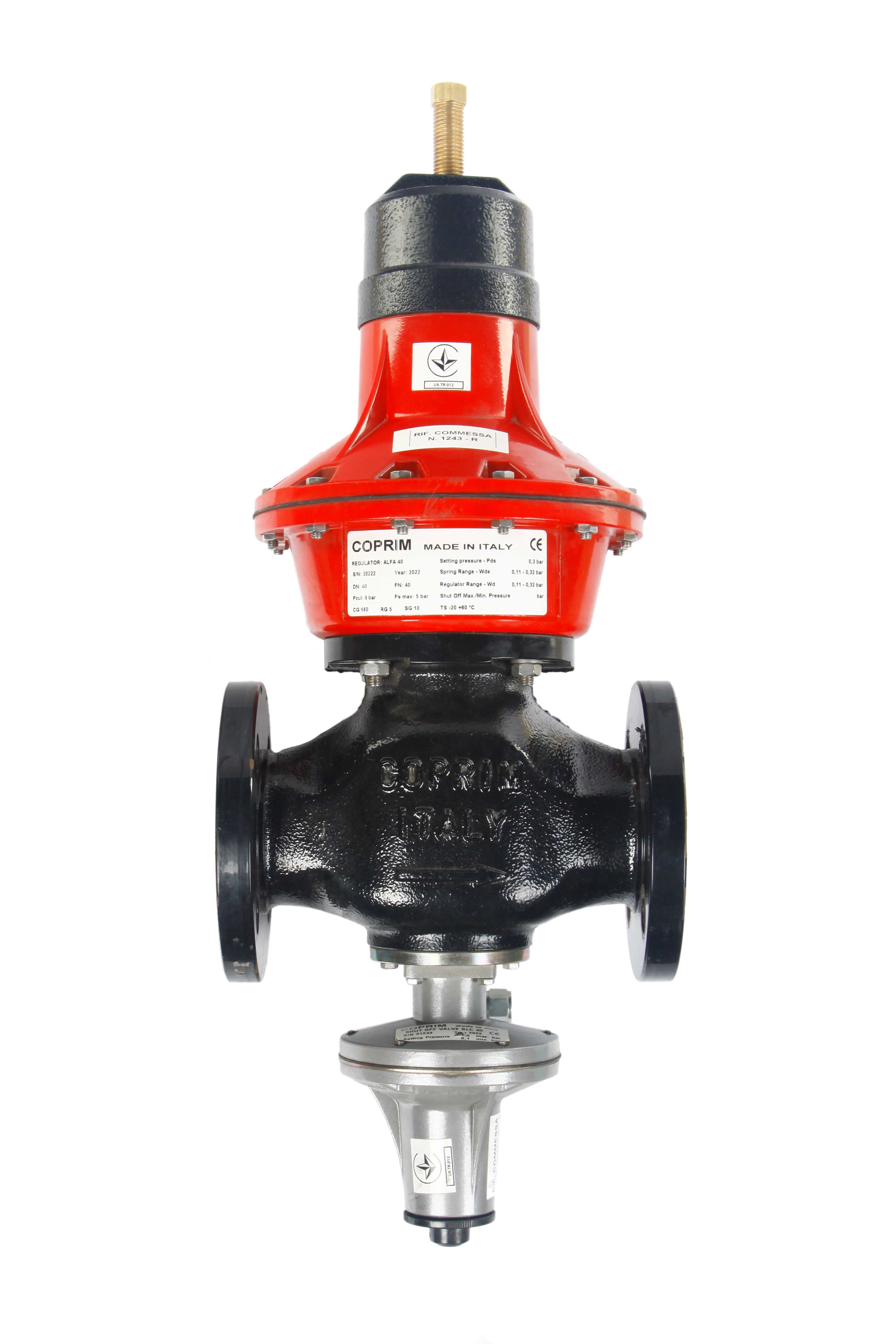

Газовый регулятор COPRIM Alfa 40 AP  высокое давление

КОД ТОВАРА: 2.50.45

ОСНОВНЫЕ ПАРАМЕТРЫ
Давление на входе: P1 = max 18 бар
Давление на выходе: P2 = по запросу (0.31 4 бар)
Рабочая температура
корпус сталь : -40 + 60 °С
корпус чугун : -30 + 60 °С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Предохранительно збросной клапан (ПЗК) BLC 10
Соединение на входе: фланец DN 40
Соединение на выходе: фланец DN 40
Вес: 19 кг

Тарировка пружин регулятора COPRIM Alfa 40 AP для высокого давления
диаметр диапазон давления пружина
7 0.30.75 бар   белый
7.5 0.580.9 бар   зеленый
8 0.851.25 бар   черный
9 1.12 бар   серый
10 1854 бар   пурпурный
КОМПЛЕКТ ПОСТАВКИ
1. Корпус: чугун/сталь, порошковая окраска
2. Алюминиевая литая головка, порошковая окраска
3. Резиновое уплотнение NBR o HNBR
4. Мембраны из резиновой ткани
5. По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 - 18
0.5 488 670 841 1009 1017 1017 1017
1 444 651 834 1008 1357 1357 1017
1.5 348 611 814 998 1514 1696 1696
2 540 777 977 1513 1851 2035
3 622 888 1489 1844 2714
4 696 1433 1816 2861
Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 - 18
0.5 693 951 1194.2 1432.8 1444.1 1444.1 1444.1
1 630.5 924 1184.3 1431.4 1926.9 1926.9 1444.1
1.5 494.2 868 1155.9 1417.2 2149.9 2408.3 2408.3
2 767 1103.3 1387.3 2148.5 2628.4 2889.7
3 883.24 1261 2114.4 2618.5 3853.9
4 988.32 2034.9 2578.7 4062.6

Стоимость:   стоимость уточняйте
предохранительно-запорный клапан в комплекте
