КОД ТОВАРА: 2.50.55
Давление на входе: P1 = max 18 бар
Давление на выходе: P2 = по запросу (0.31-4 бар)
корпус сталь: от -40°С до +60°С
корпус чугун: от -30°С до +60°С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Соединение на входе: фланец DN 50
Соединение на выходе: фланец DN 50
Вес: 19 кг

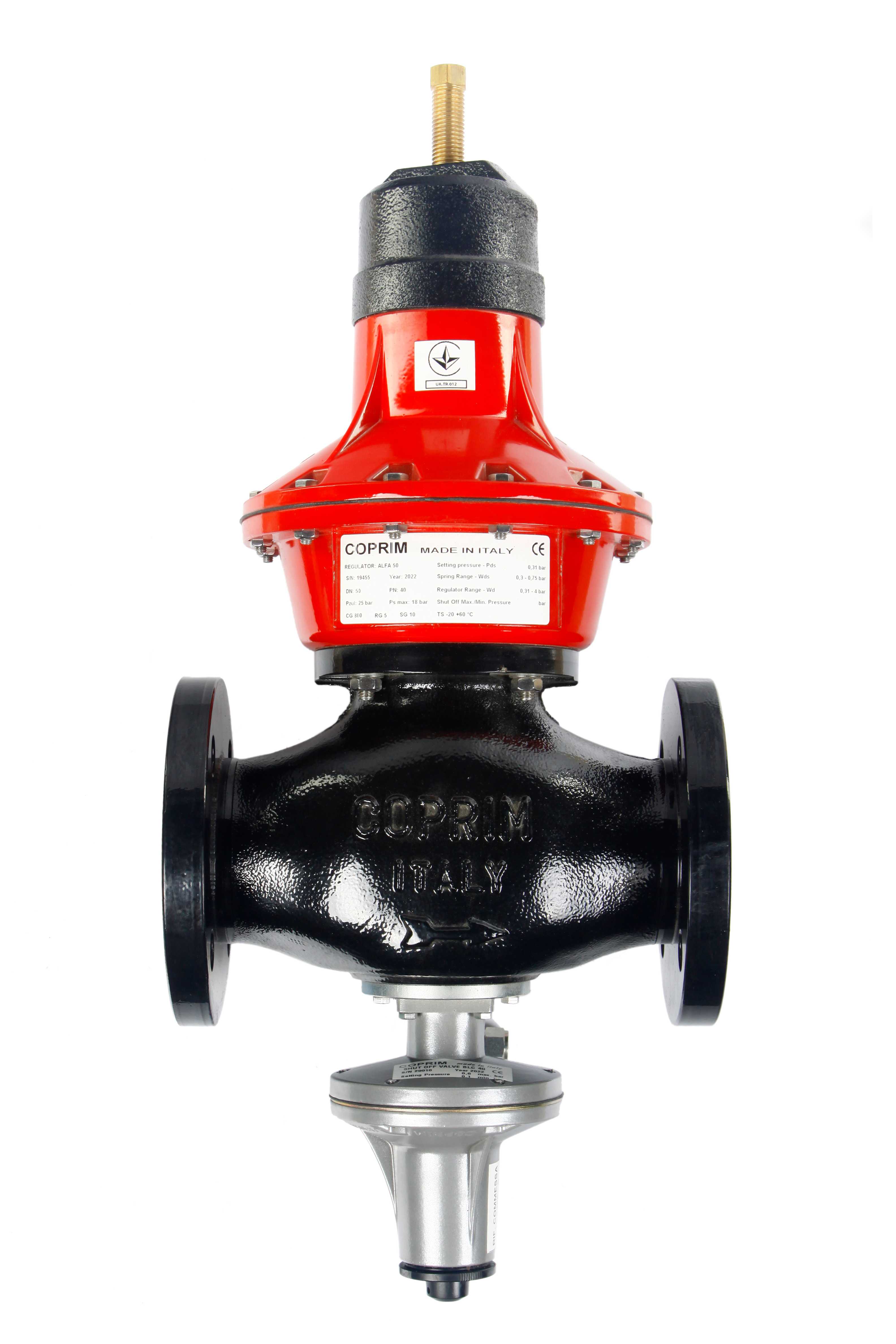

Тарировка пружин регулятора COPRIM Alfa 50 AP для высокого давления | |||||||
диаметр | диапазон давления | пружина | |||||
7 | 0.3 ÷ 0.75 бар | белый | |||||
7.5 | 0.58 ÷ 0.9 бар | зеленый | |||||
8 | 0.85 ÷ 1.25 бар | черный | |||||
9 | 1.1 ÷ 2 бар | серый | |||||
10 | 18 ÷ 54 бар | пурпурный |
Корпус: чугун/сталь, порошковая окраска
Алюминиевая литая головка, порошковая окраска
Резиновое уплотнение NBR o HNBR
Мембраны из резиновой ткани
По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA
Таблица расчета пропускной способности для природного газа.
все данные в таблице получены
опытным путем при нагрузке на регулятор 80%
выход | вход | ||||||
2 | 3 | 4 | 5 | 8 | 10 | 12 - 18 | |
---|---|---|---|---|---|---|---|
0.5 | 763 | 1046 | 1314 | 1576 | 1590 | 1590 | 1590 |
1 | 694 | 1018 | 1304 | 1576 | 2120 | 2120 | 2120 |
1.5 | 543 | 956 | 1272 | 1560 | 2366 | 2650 | 2650 |
2 | 844 | 1214 | 1527 | 2364 | 2892 | 3180 | |
3 | 973 | 1388 | 2337 | 2882 | 3418 | ||
4 | 1087 | 2240 | 2838 | 3498 |
Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены
опытным путем при нагрузке на регулятор 80%
выход | вход | ||||||
2 | 3 | 4 | 5 | 8 | 10 | 12 - 18 | |
---|---|---|---|---|---|---|---|
0.5 | 1083.5 | 1485.3 | 1865.9 | 2237.9 | 2257.8 | 2257.8 | 2257.8 |
1 | 985.48 | 1445.6 | 1851.7 | 2237.9 | 3010.4 | 3010.4 | 3010.4 |
1.5 | 771.06 | 1357.5 | 1806.2 | 2215.2 | 3359.7 | 3763 | 3763 |
2 | 1198.5 | 1723.9 | 2168.3 | 3356.9 | 4106.6 | 4515.6 | |
3 | 1381.7 | 1971 | 3318.5 | 4092.4 | 4853.6 | ||
4 | 1543.5 | 3180.8 | 4030 | 4967.2 |
Стоимость: стоимость уточняйте

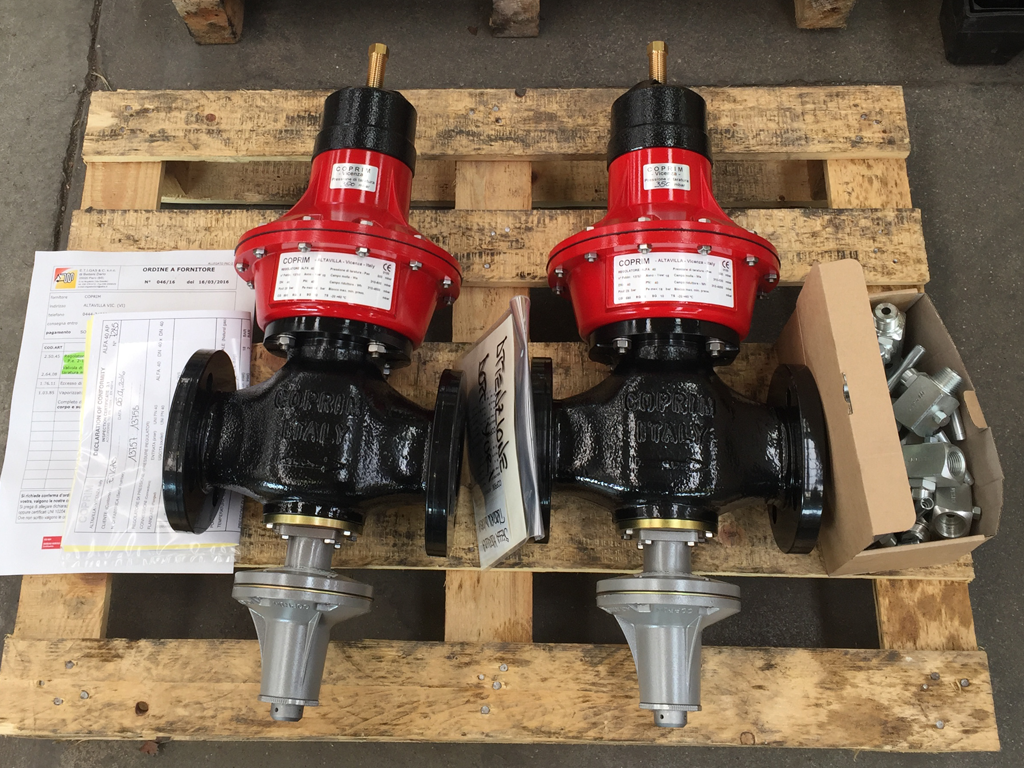

предохранительно-запорный клапан в комплекте
