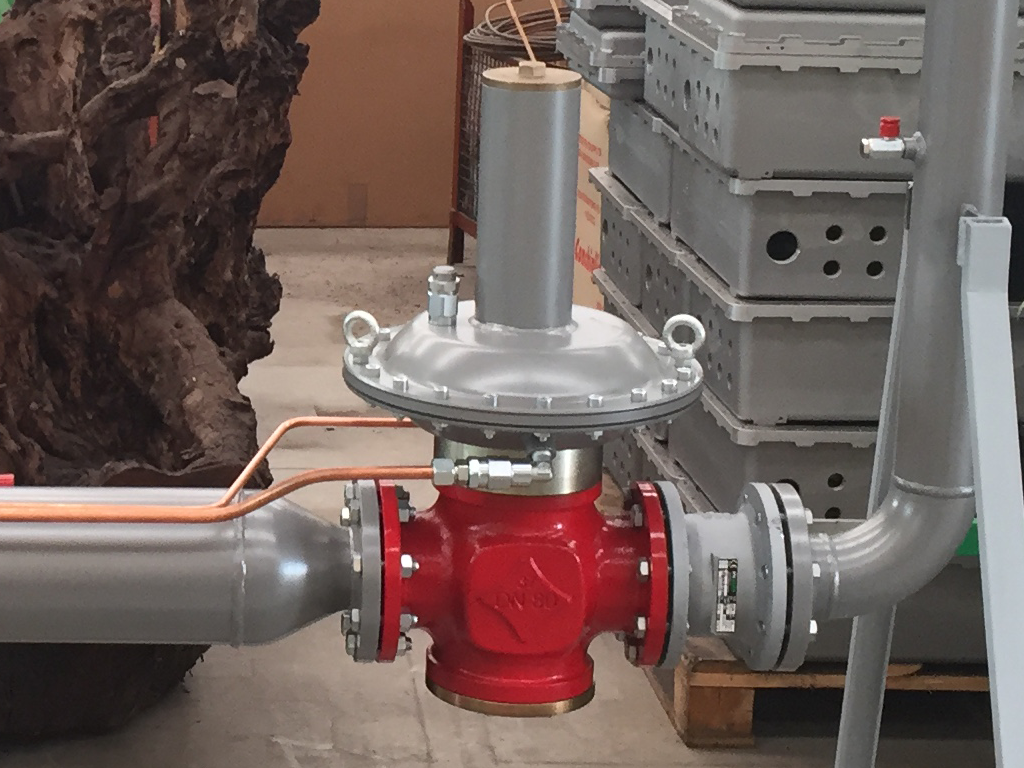

Регулятор Давления Газа ALFA 60 AP

Газовый регулятор COPRIM Alfa 60 AP  высокое давление

КОД ТОВАРА: 2.51.15

ОСНОВНЫЕ ПАРАМЕТРЫ
Давление на входе: P1 = max 18 бар
Давление на выходе: P2 = по запросу (0.8 4 бар)
Рабочая температура
корпус сталь : -40 + 60 °С
корпус чугун : -30 + 60 °С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Предохранительно збросной клапан (ПЗК) BLC 10
Соединение на входе: фланец DN 50
Соединение на выходе: фланец DN 50
Вес: 45 кг

Тарировка пружин регулятора COPRIM Alfa 60 AP для высокого давления
диаметр диапазон давления пружина
9 0.651.05 бар   •••••
10 0.951.58 бар   •••••
11 1.382.42 бар   •••••
12 2.224.1 бар   •••••
КОМПЛЕКТ ПОСТАВКИ
1. Корпус: чугун/сталь, порошковая окраска
2. Алюминиевая литая головка, порошковая окраска
3. Резиновое уплотнение NBR o HNBR
4. Мембраны из резиновой ткани
5. Встроенный перепускной клапан
6. По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…
Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 - 18
0.8 2161 2290 2290 2290 2290 2290 2290
1 1964 2718 3053 3053 3053 3053 3053
1.5 1539 2706 3602 3817 3817 3817 3817
2 2389 3438 4322 4590 4590 4590
3 2733 3929 6107 6107 6107
4 3078 6339 7634 7634
Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%
выход вход
2 3 4 5 8 10 12 - 18
0.8 3068.6 3251.8 3251.8 3251.8 3251.8 3251.8 3251.8
1 2788.9 3859.6 4335.3 4335.3 4335.3 4335.26 4335.26
1.5 2185.4 3842.5 5114.8 5420.1 5420.1 5420.14 5420.14
2 3392.4 4882 6137.2 6517.8 6517.8 6517.8
3 3880.9 5579.2 8671.9 8671.94 8671.94
4 4370.8 9001.4 10840.3 10840.28

Стоимость:   стоимость уточняйте
предохранительно-запорный клапан в комплекте
