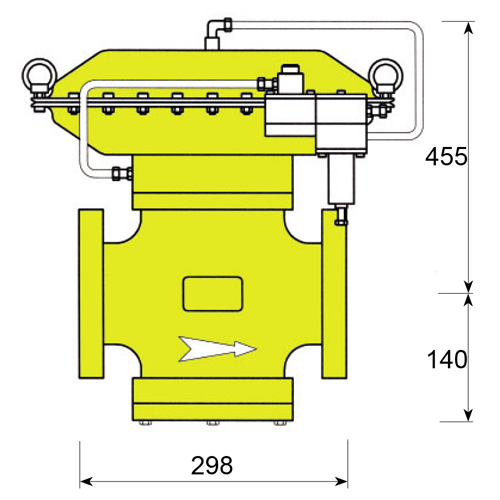

Регулятор Давления Газа PILOT DN80 3" Alfa 80 AP

Газовый регулятор COPRIM PILOT DN80 3" Alfa 80 AP высокое давление

КОД ТОВАРА:2.60.15


Промышленный регулятор выходного давления с пилотным управлением.
Высокая точность регулировки выходного давления
Для работы с некорозийными предварительно отфильтроваными газами.

Класс: регулятор давления газа пилотного действия НЗ (при разрыве мембраны закрывается)
Автоматическая блокировка при разрыве мембраны
Автоматическая блокировка при отсутствии подачи газа в контуре пилота(норма EN 334)

Диаметр присоединеия вход: DN50 (80 мм, 3”)
Диаметр присоединеия выход: DN50 (80 мм, 3”)

Максимальное давление на входе: 18 бар
Диапазон регулирования выходного давления: 0.84 мбар
Класс точности закрытия рабочего клапана SG: 5%
Класс точности регулировки RG: до 2.5
Рабочая температура окружающей среды: -30 +60°С

Корпус: чугун/сталь
Голова: сталь
Мембрана: NBR

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
отсекатель
стальной корпус

Таблица расчета пропускной способности пилотируемого газового регулятора Alfa 80 AP (высокое давление) для природного газа.

P2 - давление на выходе P1 - давление на входе
2 бар 3 бар 4 бар 5 бар 8 бар 10 бар 12-18 бар
0.8 бар 3776 5177 4071 6514 6514 6514 6514
1 бар 3432 5035 6449 7238 7238 7238 7238
1.5 бар 2689 4728 6294 7717 9047 9047 9047
2 бар - 4174 6007 7553 10857 10857 10857
3 бар - - 4812 6865 11510 14254 14476
4 бар - - - 5378 11077 14034 16805
Продукт изготовлен в Италии и протестирован, сертифицирован по нормам:
• 94/9/CE ATEX
• 97/23/EC PED
