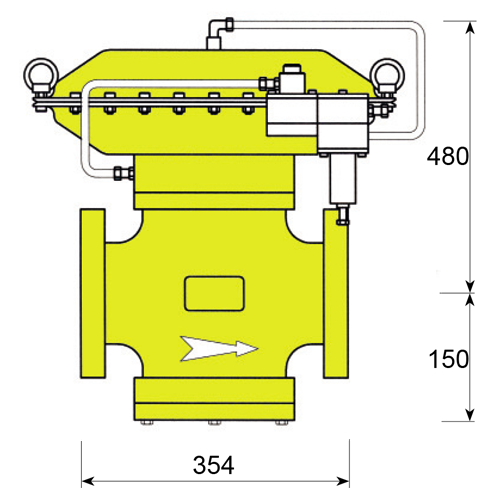

Регулятор давления газа PILOT DN100 4" Alfa 100 AP

Газовый регулятор COPRIM PILOT DN100 4" Alfa 100 AP высокое давление

КОД ТОВАРА: 2.60.25

ОСНОВНЫЕ ПАРАМЕТРЫ
  • Диаметр присоединеия вход: DN50 (100 мм, 4”)

  • Диаметр присоединеия выход: DN50 (100 мм, 4”)

  • Максимальное давление на входе: 18 бар

  • Диапазон регулирования выходного давления: 0.84 бар

  • Класс точности закрытия рабочего клапана SG: 5%

  • Сверхдавление закрытия SG: 5%

  • Класс точности регулировки RG: до 2.5

  • Рабочая температура окружающей среды: от -30°С до +60°С

КОМПЛЕКТ ПОСТАВКИ
  • Промышленный регулятор выходного давления с пилотным управлением.

  • Для работы с некорозийными предварительно отфильтроваными газами.

  • Класс: регулятор давления газа пилотного действия НЗ (при разрыве мембраны закрывается)

  • Автоматическая блокировка при разрыве мембраны

  • Автоматическая блокировка при отсутствии подачи газа в контуре пилота(норма EN 334)

  • Корпус: чугун/сталь

  • Голова: сталь

  • Мембрана: NBR

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
  • отсекатель

  • стальной корпус

Таблица расчета пропускной способности пилотируемого газового регулятора Alfa 100 AP (высокое давление) для природного газа.

P2 - давление на выходе P1 - давление на входе
2 бар 3 бар 4 бар 5 бар 8 бар 10-18 бар
0.8 бар 6956 10178 10178 10178 10178 10178
1 бар 6322 9275 11309 11309 11309/td> 11309
1.5 бар 4953 8709 11594 14137 14137 14137
2 бар - 7689 11065 13912 16964 16964
3 бар - - 8863 12645 21201 22619
4 бар - - - 9906 20403 25850

Продукт изготовлен в Италии и протестирован, сертифицирован по нормам:

  • 94/9/CE ATEX

  • 97/23/EC PED

Стоимость: стоимость уточняйте
