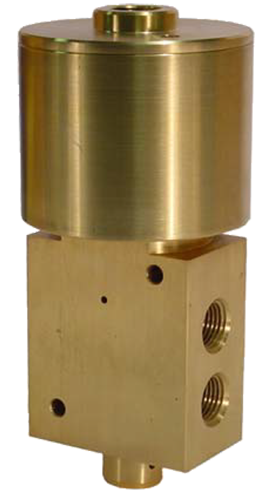

Пневматический клапан Series M03

Пневматический клапан Series M03  (Трехходовой)


КОД ТОВАРА:
M03 - Универсальный

ОСНОВНЫЕ ПАРАМЕТРЫ

Двухходовой клапан, двухпозиционный, пневматический с возвратной пружиной.
Цилиндр привода изготовлен из латуни или никелированной латуни.
Материал уплотнения поршневого привода: NBR (Buna N).
Минимальное давление: 2 бар.
Максимальное давление: 10 бар.

МОДЕЛЬ M03
Операция Универсальный
Диаметр
Технологического
соединения
1/4 ", 3/8", 1/2 "BSP / NPT (воздухозаборник 1/4")
Использование Газообразные жидкости. Версии для жидкостей доступны по запросу
Допустимая
температура
окружающей среды
-10 ° C до + 55 ° C
Материал прокладки NBR, FPM
Температура жидкости -10 ° C до + 90 ° С,(в зависимости от материала уплотнительный)
Внутренний диаметр
отверстия
7, 11 мм,(в зависимости от диаметра технологических соединений)
Пределы перепада
давления

0 14 бар (NBR, FPM) - от 0 до 80 бар (PE)


МОДИФИКАЦИИ

Ipsum

М03 - Универсальный

Вход: А, В или С
Выход: А, В или С
Подключение: А, В или С

Клапан без давления: В закрыт, из А в С
Клапан под давлением: из В в А, С закрыт







Модель

Проходной
диаметр
Давление в Барах Скорость потока Вес в гилограммах РАЗМЕРЫ (мм)
Нормальное
макси
мальное
Дифференциал A B C D E F
Мини
мальное
Макси
мальное
(a) (b) (c)
M03 70 C 5 14 0 14 12,5 1,3 125 50 35,5 25,5 20 41
M03 70 D 5 14 0 14 12,5 1,3 125 50 35,5 25,5 20 41
M03 11 E 11 14 0 14 30 1,6 139 60 43,5 28,5 30 57
M03 11 T 11 14 0 14 30 1,6 139 60 43,5 28,5 30 57
M03 11 F 11 14 0 14 30 1,6 139 60 43,5 28,5 30 57
M03 11 G 11 14 0 14 30 1,6 139 60 43,5 28,5 30 57
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений
(T) Латунь (С) 1/4" GAS (D) 1/4" NPT (0) Buna N
(N) Никелированная латунь (E) 3/8" GAS (T) 3/8" NPT (1) FPM
(I) Сталь (F) 1/2" GAS (G) 1/2" NPT
