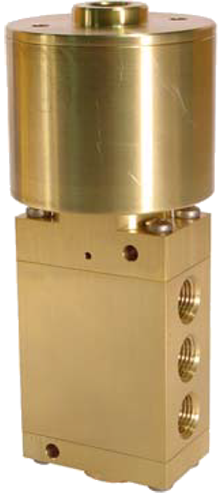

Пневматический клапан Series M22/M23

Пневматический клапан Series M22/M23  (Пятиходовой)


КОД ТОВАРА:
M04/14 - Моностабильный
M05/15 - Бистабильный

ОСНОВНЫЕ ПАРАМЕТРЫ

Цилиндр привода изготовлен из латуни или никелированной латуни.
Материал уплотнения поршневого привода: NBR (Buna N).
Минимальное давление: 2 бар.
Максимальное давление: 10 бар.

МОДЕЛЬ M04 M14 M05 M15
режим работы Одноместный пилот
Моностабильный
Двойной пилот
Бистабильный
присоединительный размер 1/4 " 3/8 ", 1/2" 1/4 " 3/8 ", 1/2"
Впуск воздуха с резьбой 1/4 "GAS
среда Газообразных сред.
Температура окружающей среды -10 ° C + 55 ° C
Улотнение NBR, FPM
температура жидкости -45 ° C + 90 ° C
(в зависимости от уплотнения используется)
размер дюзы 7 11 7 11
миллиметров
Диапазон перепада давления 0 14 бар


МОДИФИКАЦИИ

Ipsum

М04/М14 - Одноприводный, моностабильный

Вход: E

Клапан без давления: из Е в U1, из U2 в S2
Клапан под давлением: из Е в U2, из U1 в S1



Ipsum

М05/М15 - Двухприводный, бистабильный

Вход: E

Клапан без давления: работает в последнем положении
Привод 1 под давлением: из Е в U1, из U2 в S2
Привод 2 под давлением: из Е в U2, из U1 в S1







Модель

Диаметр
присоединения
Давление в Барах Скорость потока Вес в гилограммах РАЗМЕРЫ (мм)
Нормальное
максимальное
Дифференциал A B C D E F G H
Мини
мальное
Макси
мальное
(a) (b) (c)
M04 70 C
D
7 10 0 10 12,5 1,5 115 50 42 18 33 18 18 67
M14 70 E
T
5 10 0 10 30 2,2 183 60 51 30 36 30 30 97
M14 11 F
G
11 10 0 10 30 2,2 183 60 51 30 36 30 30 97
M05 11 F
G
11 10 0 10 12,5 1,8 204 50 42 18 84 18 18 69
M15 11 E
T
11 10 0 10 30 2,5 234 60 51 30 87 30 30 99
M15 11 E
T
11 10 0 10 30 2,5 234 60 51 30 87 30 30 99
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений
(T) Латунь (С) 1/4" GAS (D) 1/4" NPT (0) Buna N
(N) Никелированная латунь (E) 3/8" GAS (T) 3/8" NPT (1) FPM
(I) Сталь (F) 1/2" GAS (G) 1/2" NPT (7) HNBR




СКАЧАТЬ ЗАКАЗАТЬ ССЫЛКА
