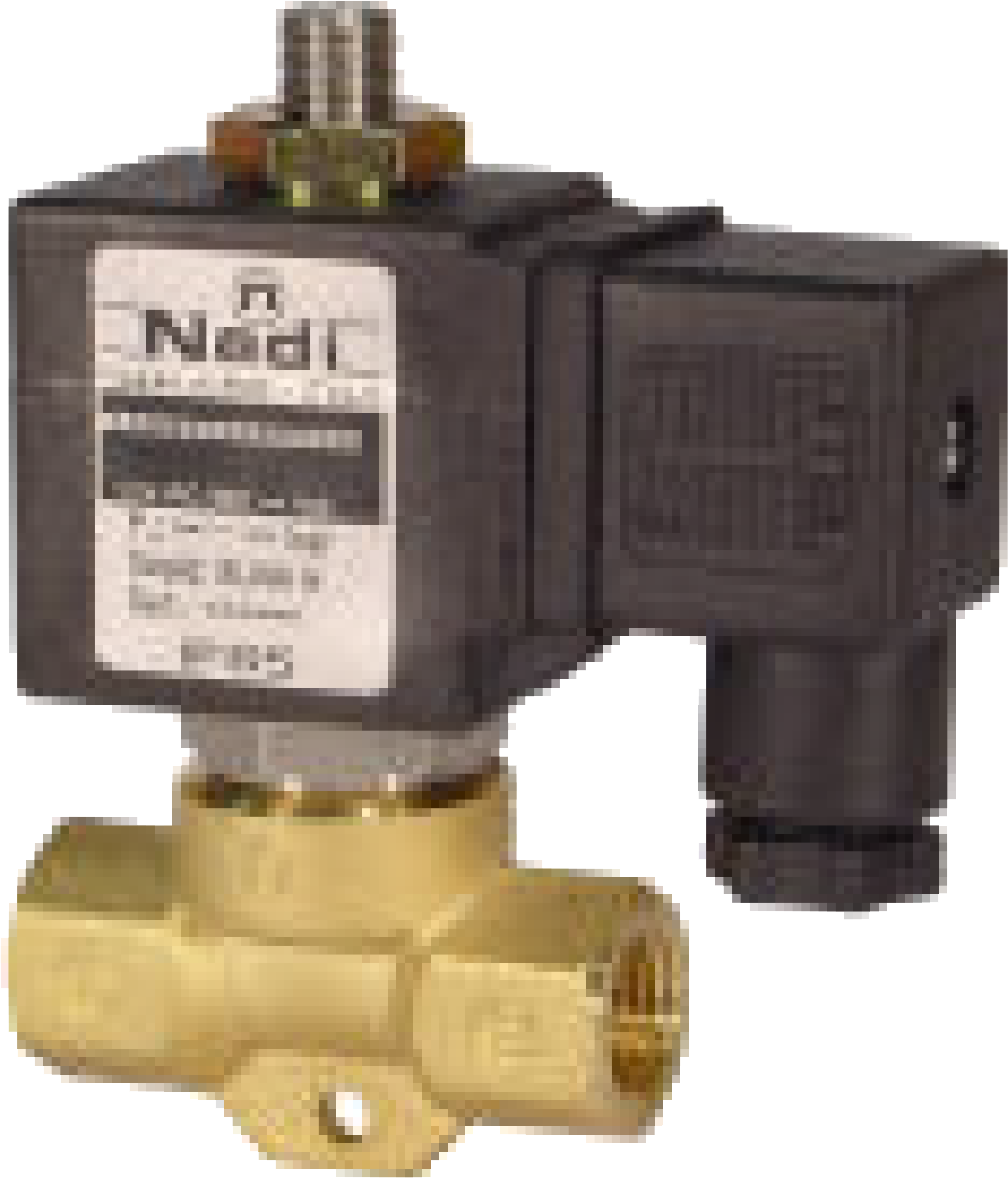

Электромагнитный клапан Series C02 для Газа

Электромагнитный клапан Series C02  (Двухходовой)


КОД ТОВАРА: C02.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: NC 1/4" (вентиль 1/8")
2. Рабочее давление: 0 10 Бар
3. Постоянный ток: 8W
4. Потребляемая мощность: Переменного тока 10VA (При запуске 20VA)
5. Стандартные напряжения 12, 24, 48, 110, 115, 125, 220 V; другие напряжения доступны по запросу.

6. Тип катушки: B2
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L60/62 - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Диаметр
присоединения
Исполнение
корпуса
Давление в Барах Скорость потока Вес в
килограммах
Минимальное Макс. AC~ Макс. DC=
(a) (b) (c) (d) (e)
C02 18 1,8 10 0 10 10 1 0,3
C02 25 2,5 8 0 8 8 1,6 0,3
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опционально
(T) Латунь (C) 1/4" GAS (0) Buna N (P) IP 65 (Х)
(N) Никелированная латунь (D) 1/4" NPT (1) FPM
(I) Сталь (6) EPDM
