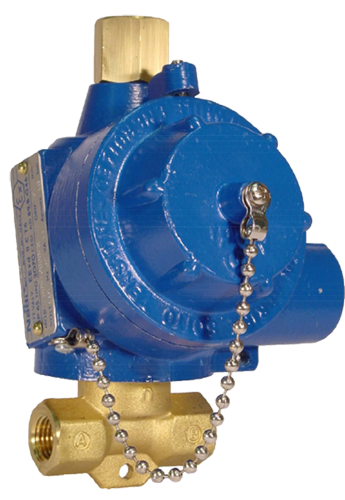

Электромагнитный клапан Series C28 / C13

Электромагнитный клапан Series C28 / C13  (Двухходовой)


КОД ТОВАРА:
C28.Ex - Универсальный
C38.Ex - Универсальный

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: U 1/4" - 3/8" - 1/2"
2. Рабочее давление: 0 10 Бар
3. Потребляемая мощность: Постоянного тока 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 125, 220, 240 V;
6. Температурный режим: T6 или T5 (-20 +40 °C), T5 или T4 (-20 +55 °C), T5 или T4 (-60 +60 °C)
7. Гермоввод:
1/2" Gk UNI-6125 (стандарт),
1/2" NPT. ISO M20X1.5 (по запросу)

8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
9. Обмотка, класс проволоки: H (180 ° C)
10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)
11. Режим: Непрерывная (С.И.) 100% ED
12. Допустимое отклонение напряжения: ± 10%
13. Электрическая изоляция:> 1000 МОм
14. Диэлектрическая прочность:> 2000 В/1'


МОДИФИКАЦИИ

Ipsum

C28 / C38 - Универсальный.

Вход: А, B или С
Выход: А, B или С
Подключение: А, B или С
Катушка обезточена: порт В закрыт, из А в С
Катушка под напряжением: порт С закрыт, из А в В





ОПИСАНИЕ

Металический корус класа взрывозащиты "Ex-d" (EN60079-1). Электрические и механические детали сертифицированы в соответствии с 2014/34 / UE ("ATEX") директивы, пригодные для контроля потока инертных и/или горючих газов или жидкостей. Внутренний исполнение соеденительных элементов класа анти-твист с заземлением соединительных болтов. В нутрь клеммной коробки подходит кабель сечением до 2,5 мм
Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Проходной
диаметр
Давление в Барах Скорость
потока
Вес в
килограммах
РАЗМЕРЫ (мм)
Нормальное
максимальное
Дифференциал A B C D E F G
(a) (b) (c) (d) Мини
мальное
Макси
мальное
С28 60 C 6 10 0 10 9 0,9 138,5 50 33,5 23 21 28 32
С28 60 D 6 10 0 10 9 0,9 138,5 50 33,5 23 21 28 32
С38 09 E 9 10 0 10 16 1,2 157,5 60 43 28 30 40 40
С38 09 T 9 10 0 10 16 1,2 157,5 60 43 28 30 40 40
С38 09 F 9 10 0 10 16 1,2 157,5 60 43 28 30 40 40
С38 09 G 9 10 0 10 16 1,2 157,5 60 43 28 30 40 40
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опционально
(T) Латунь (C) 1/4" GAS (D) 1/4" NPT (0) Buna N (B) Ex-d IIB Ручной
(N) Никелированная латунь (E) 3/8" GAS (T) 3/8" NPT (1) FPM (C) Ex-d IIC (x) стабильный
(I) Сталь (F) 1/2" GAS (G) 1/2" NPT (7) HNBR (w) неустойчивый
