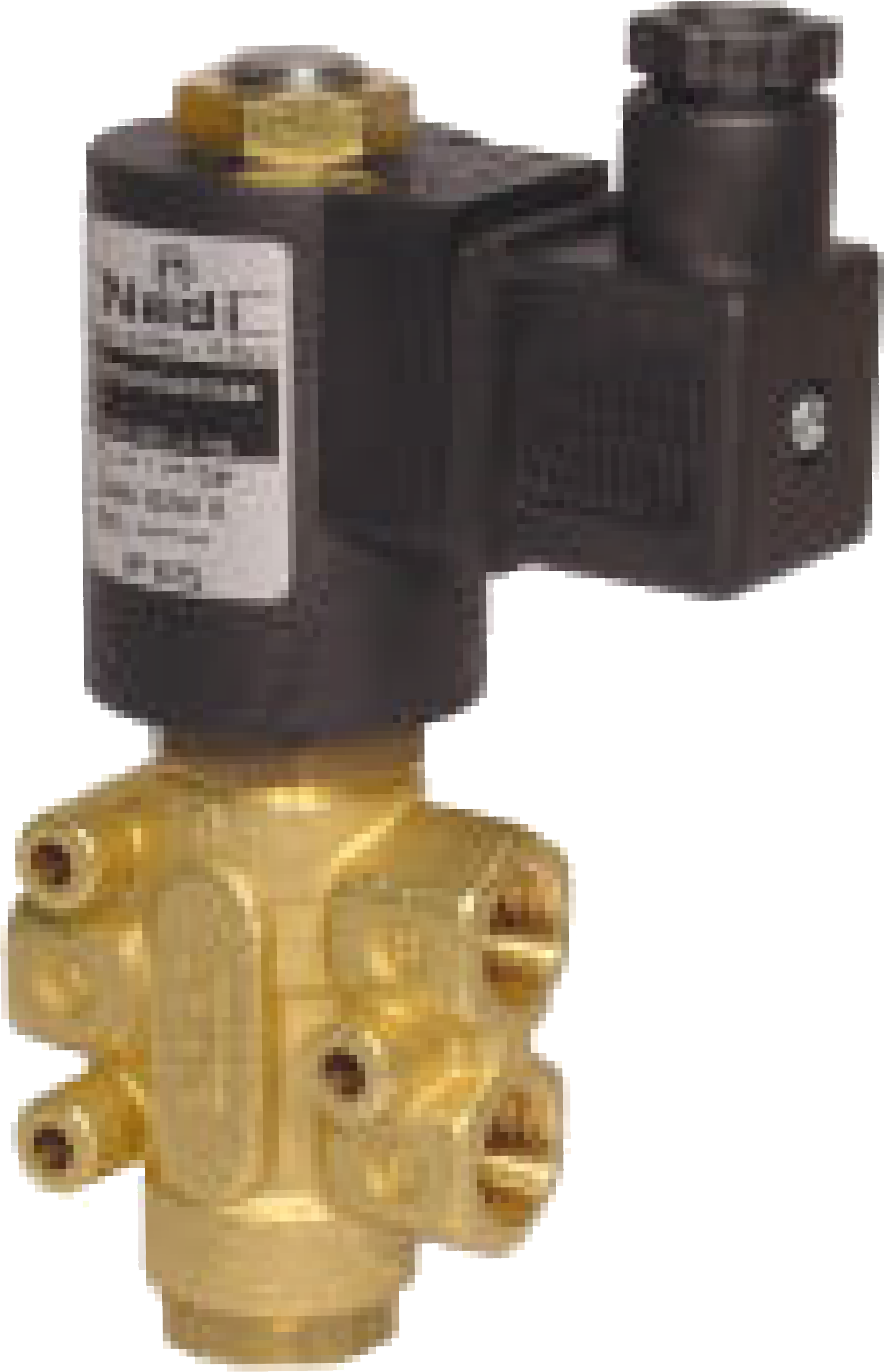

Электромагнитный клапан Serie C28 / C38 для Газа

Электромагнитный клапан Serie C28 / C38  (Трехходовой)


КОД ТОВАРА: C28 / C38.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: U 1/4" - 3/8" - 1/2"
2. Рабочее давление: 0 10 Бар
3. Постоянный ток: 11W
4. Потребляемая мощность: Переменного тока VA
5. Стандартные напряжения 12, 24, 48, 110, 115, 125, 220, 240V; другие напряжения доступны по запросу.

6. Тип катушки: B6
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

C28 / C38 - Универсальный.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Диаметр
присоединения
Давление в Барах Скорость
потока
Вес в
килограммах
РАЗМЕРЫ (мм)
Нормальное
максимальное
Дифференциал A B C D E F G
(a) (b) (c) (d) Минимальное Максимальное
С28 60 C P 6 10 0 10 9 0,9 121 50 33,5 23 21 28 32
С28 60 D P 6 10 0 10 9 0,9 121 50 33,5 23 21 28 32
С38 T
N
09 E P 9 10 0 10 16 1,2 140 60 43 28 30 40 40
С38 T
N
09 T P 9 10 0 10 16 1,2 140 60 43 28 30 40 40
С38 09 F P 9 10 0 10 16 1,2 140 60 43 28 30 40 40
С38 09 G P 9 10 0 10 16 1,2 140 60 43 28 30 40 40
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опционально
(T) Латунь (C) 1/4" GAS (D) 1/4" NPT (0) Buna N (P) IP 65 Ручной
(N) Никелированная латунь (E) 3/8" GAS (T) 3/8" NPT (1) FPM (x) стабильный
(I) Сталь (F) 1/2" GAS (G) 1/2" NPT (7) HNBR (w) неустойчивый
