Электромагнитный клапан Series D12 / D14 / D16 / D18

Электромагнитный клапан Series D12 / D14 / D16 / D18  (Трехходовой)


КОД ТОВАРА:
D12.IP / D14.IP
D16.IP / D18.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 3/8" - 1/2"
2. Рабочее давление: 3 10 Бар
3. Постоянный ток: 8W
4. Потребляемая мощность: Переменного тока 10VA (Пусковое 20VA)
5. Стандартные напряжения 12, 24, 48, 110, 115, 125, 220, 240V; другие напряжения доступны по запросу.

6. Тип катушки: B2
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

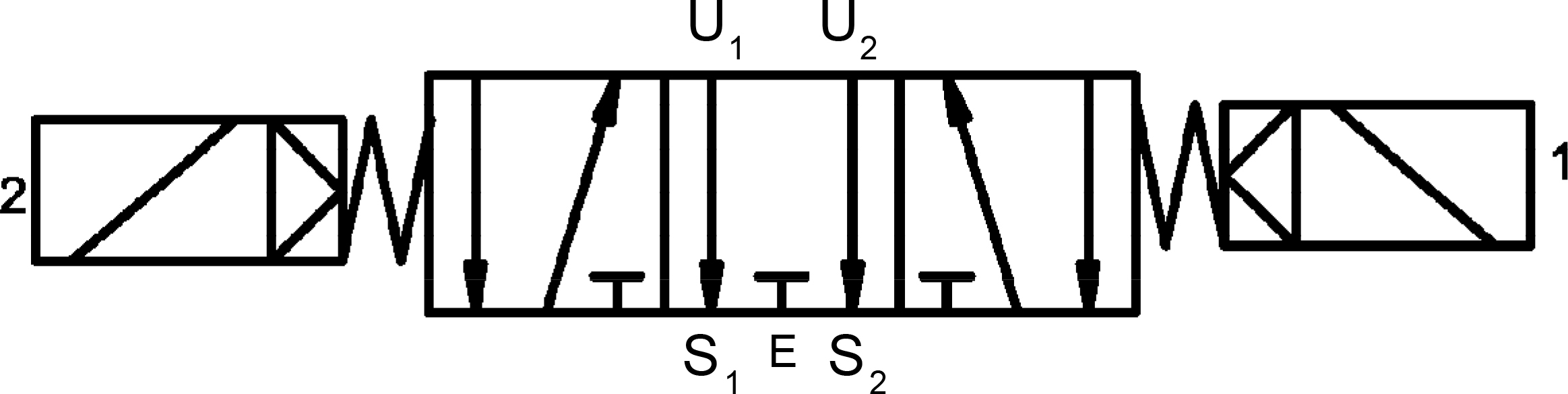

Ipsum

Тип D - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В

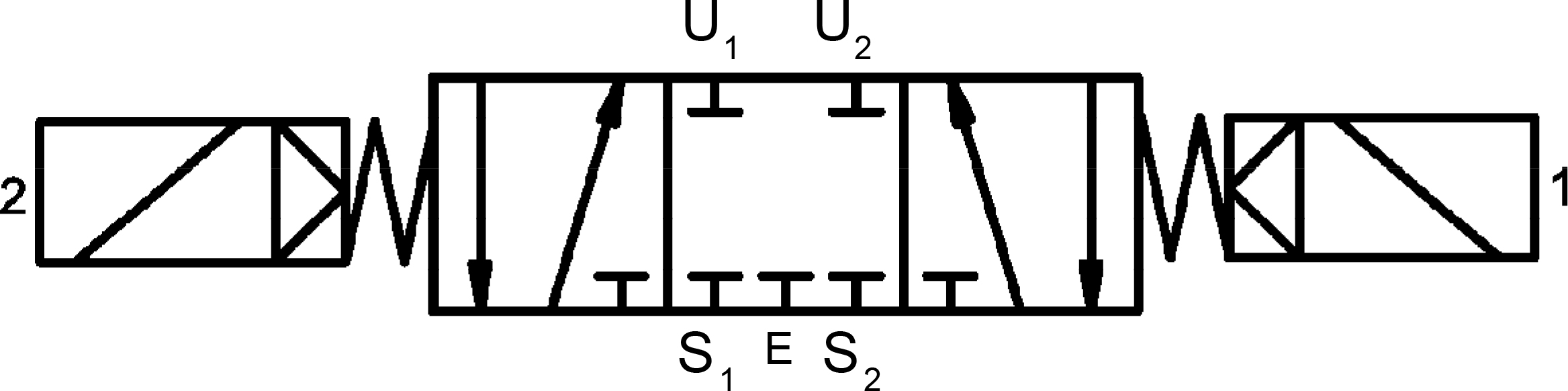

Ipsum

Тип Е - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В

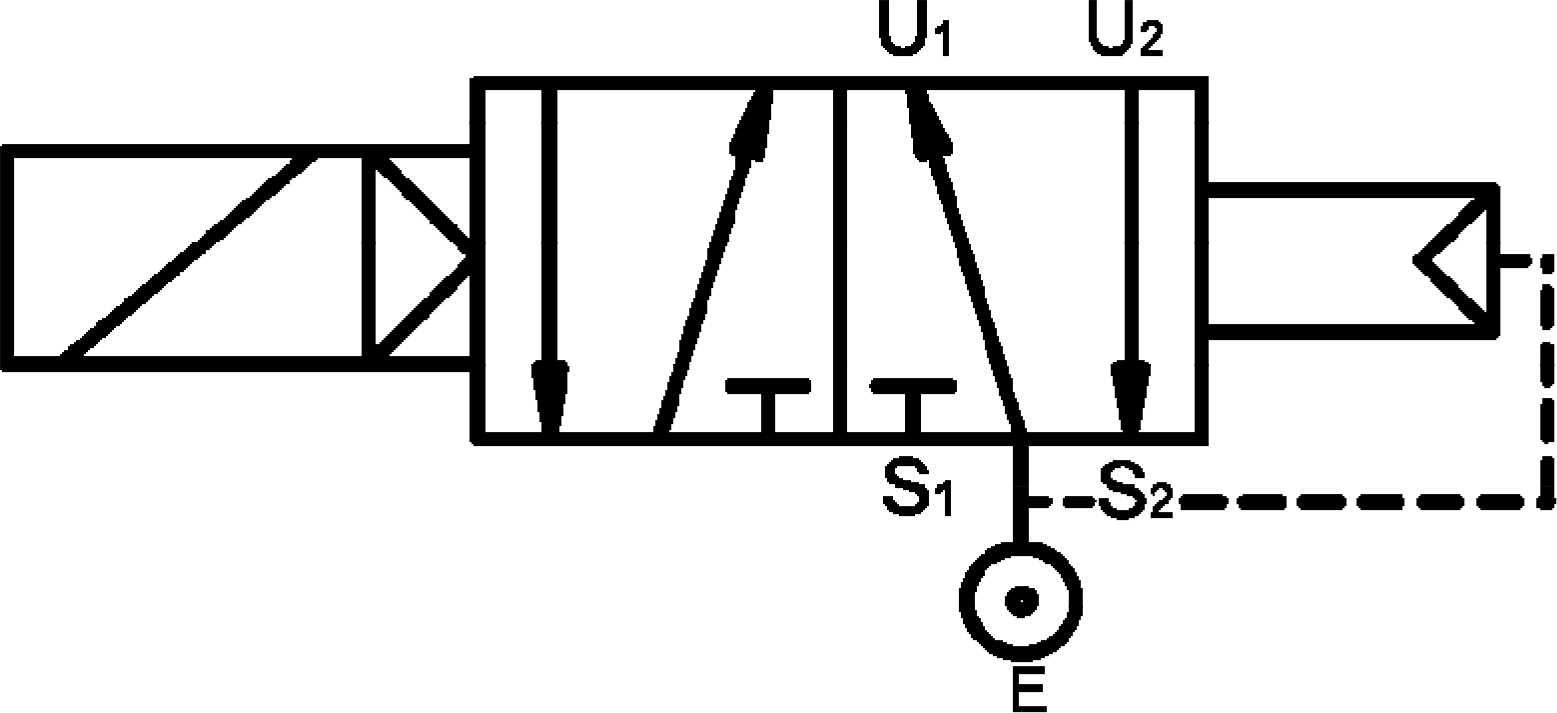

Ipsum

Тип D - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В

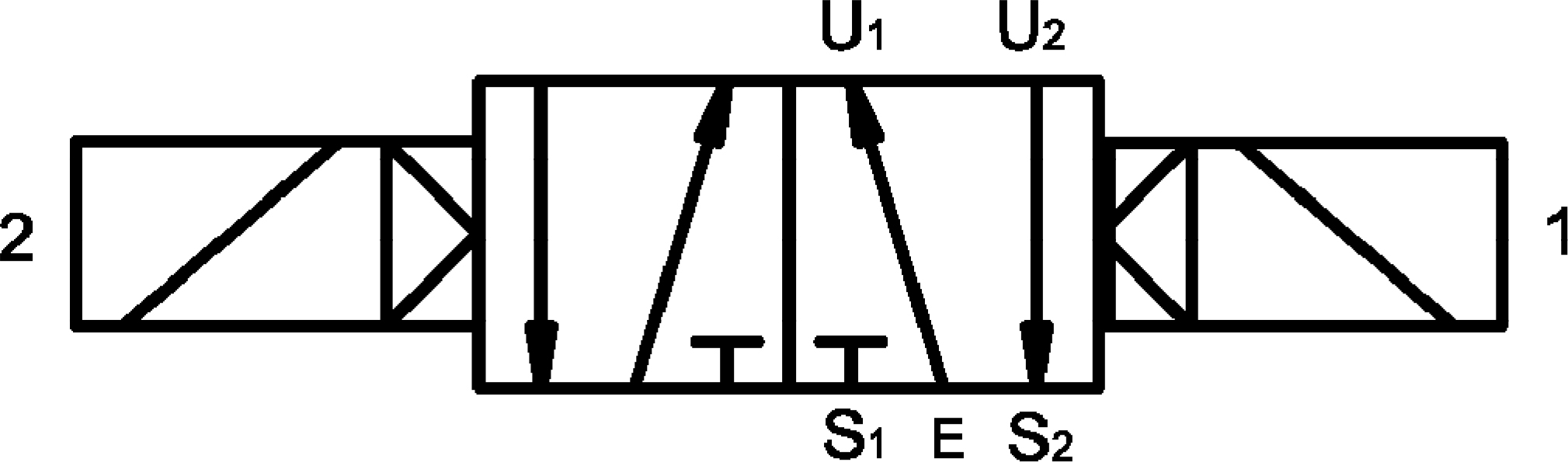

Ipsum

Тип Е - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В





ОПИСАНИЕ

Три способа ручного сброса электромагнитный клапан. Подходит для газовых сред. Модель для жидких сред, доступны по запросу. Все детали выполнены из нержавеющей стали. Монтируется в любом положении.



Модель

Присоединение
в милиметрах
Давление в Барах Скорость потока Вес
в
киллограммах
Нормальное максимальное Минимальное и максимальное рабочее давление
Минимальное Максимальное AC~ Максимальное DC=
(a) (b) (c) (d) (e)
D12 11 P 11 10 3 10 10 30 1.8
D14 11 P 11 10 3 10 10 30 2.2
D16 11 P 11 10 3 10 10 30 2.2
D18 11 P 11 10 3 10 10 30 2.2
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опции
(T) Латунь (A) 1/2” GAS (0) Buna N IP 65 (х)
(N) Никелированная латунь (F) 1/2” NPT (1) FPM
(I) Сталь (7) HNBR
