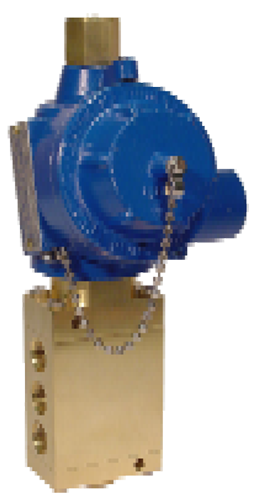

Электромагнитный клапан Series D50 / D51 / D52 / D52 / D53

Электромагнитный клапан Series D50 / D51 / D52 / D52 / D53  (Трех и пятиходовой)


КОД ТОВАРА:
D50.D - Одинарный соленоид, моностабильный
D50.D-3/2 - Нормально закрытый
D50.D-3/2 - Нормально открытый
D51.D-5/2 - Двойной соленоид, бистабильный
D51.D-3/2 - Двойной соленоид, бистабильный
D52.D-5/3 - Двойной соленоид, бистабильный с закрытыми центрами
D53.D-5/3 - Двойной соленоид, бистабильный с открытыми центрами

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 1/4"
2. Рабочее давление: 3 10 Бар
3. Потребляемая мощность: Постоянного тока 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 125, 220, 240 V;
6. Температурный режим: T6 или T5 (-20 +40 °C), T5 или T4 (-20 +55 °C), T5 или T4 (-60 +60 °C)
7. Гермоввод:
1/2" Gk UNI-6125 (стандарт),
1/2" NPT. ISO M20X1.5 (по запросу)

8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
9. Обмотка, класс проволоки: H (180 ° C)
10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)
11. Режим: Непрерывная (С.И.) 100% ED
12. Допустимое отклонение напряжения: ± 10%
13. Электрическая изоляция:> 1000 МОм
14. Диэлектрическая прочность:> 2000 В/1'


МОДИФИКАЦИИ

Ipsum

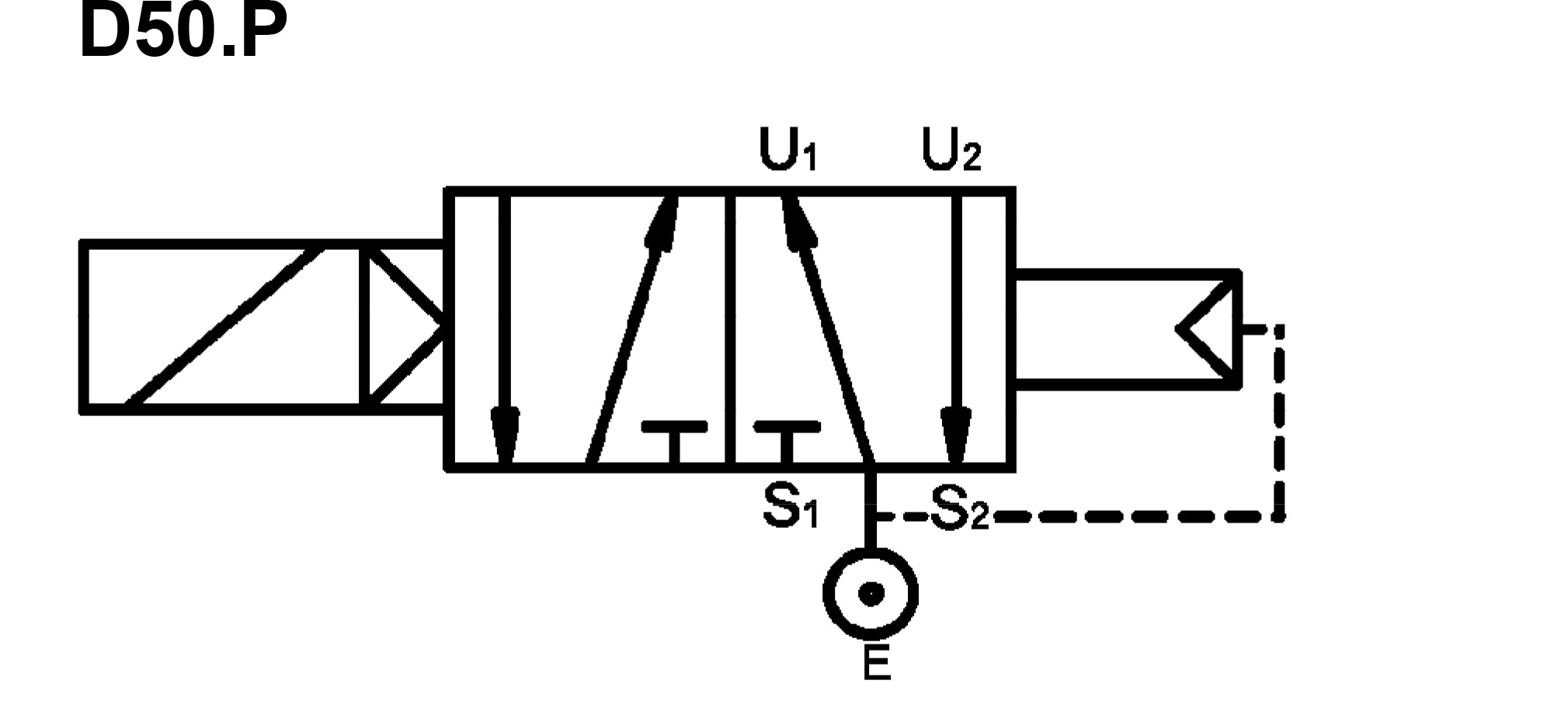

D 50 D - Одинарный соленоид, моностабильный

Ipsum

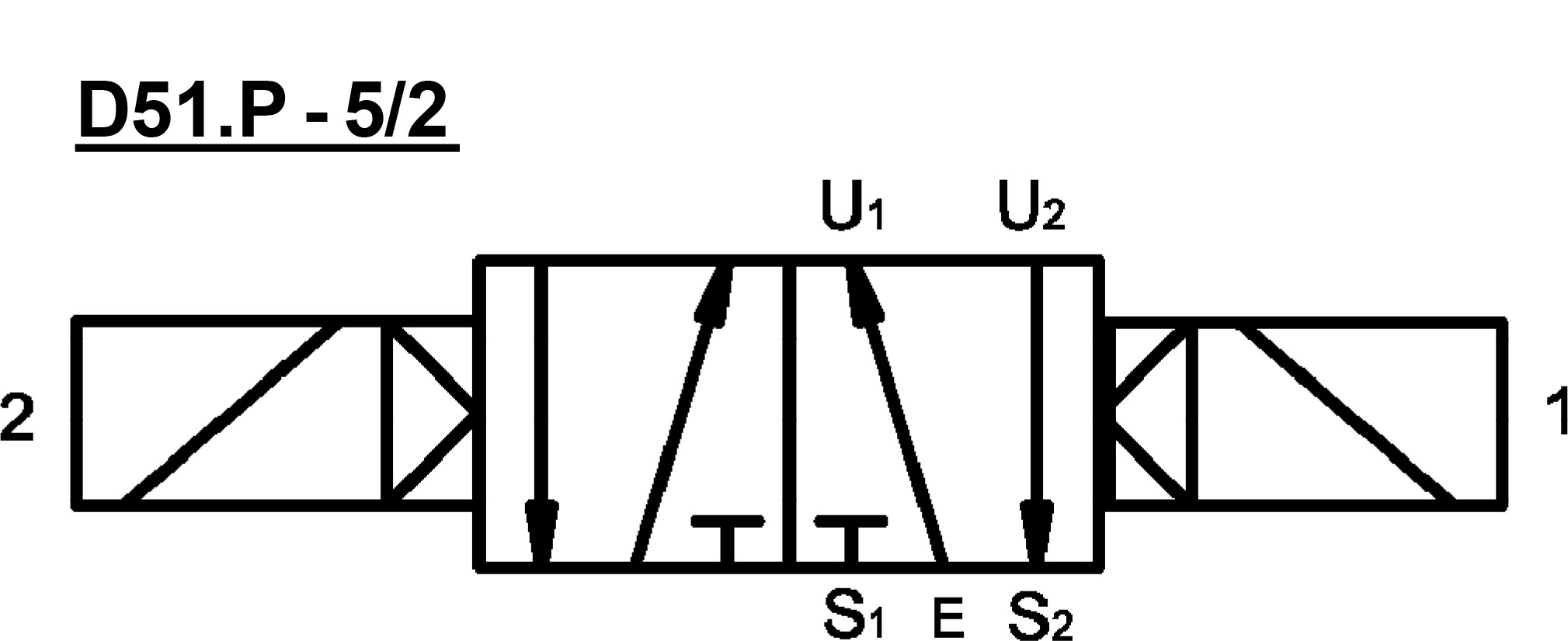

D 51 D 5/2 - Двойной соленоид, бистабильный
Ipsum

D 52 D 5/3 - Двойной соленоид, бистабильный с закрытыми центрами

Ipsum

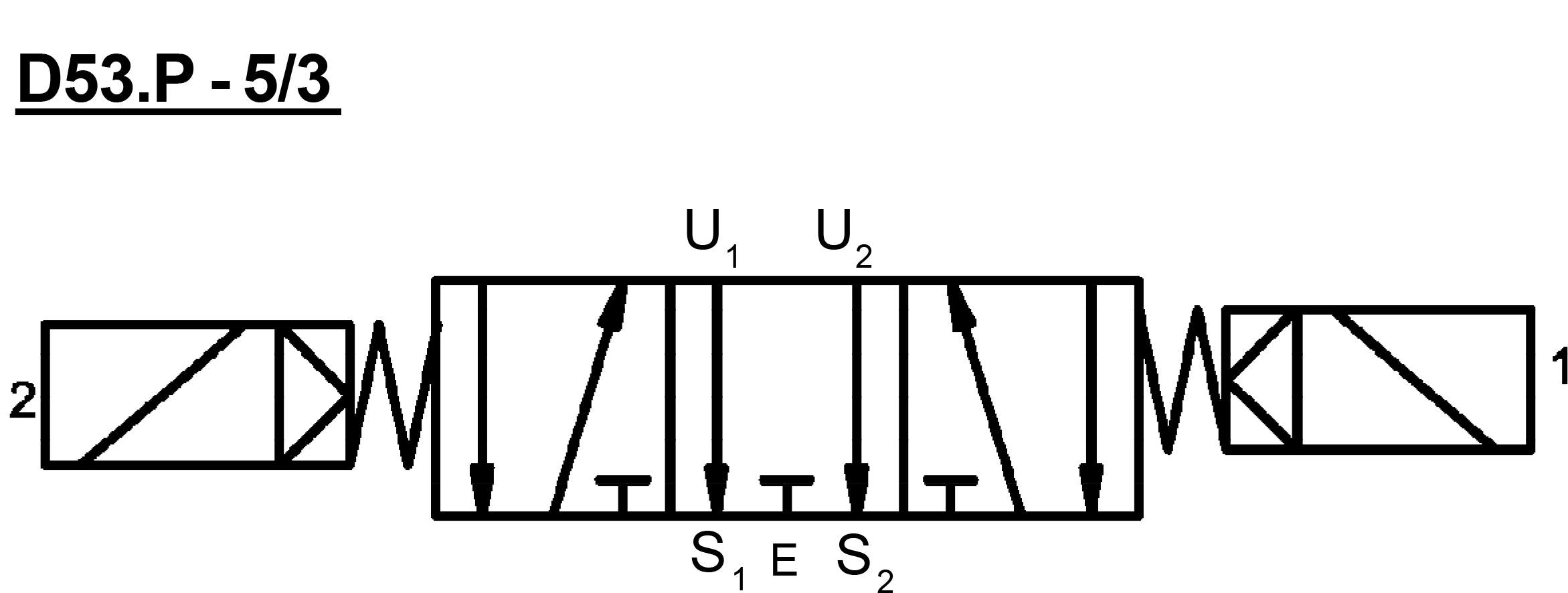

D 53 D 5/3 - Двойной соленоид, бистабильный с открытыми центрами

Ipsum

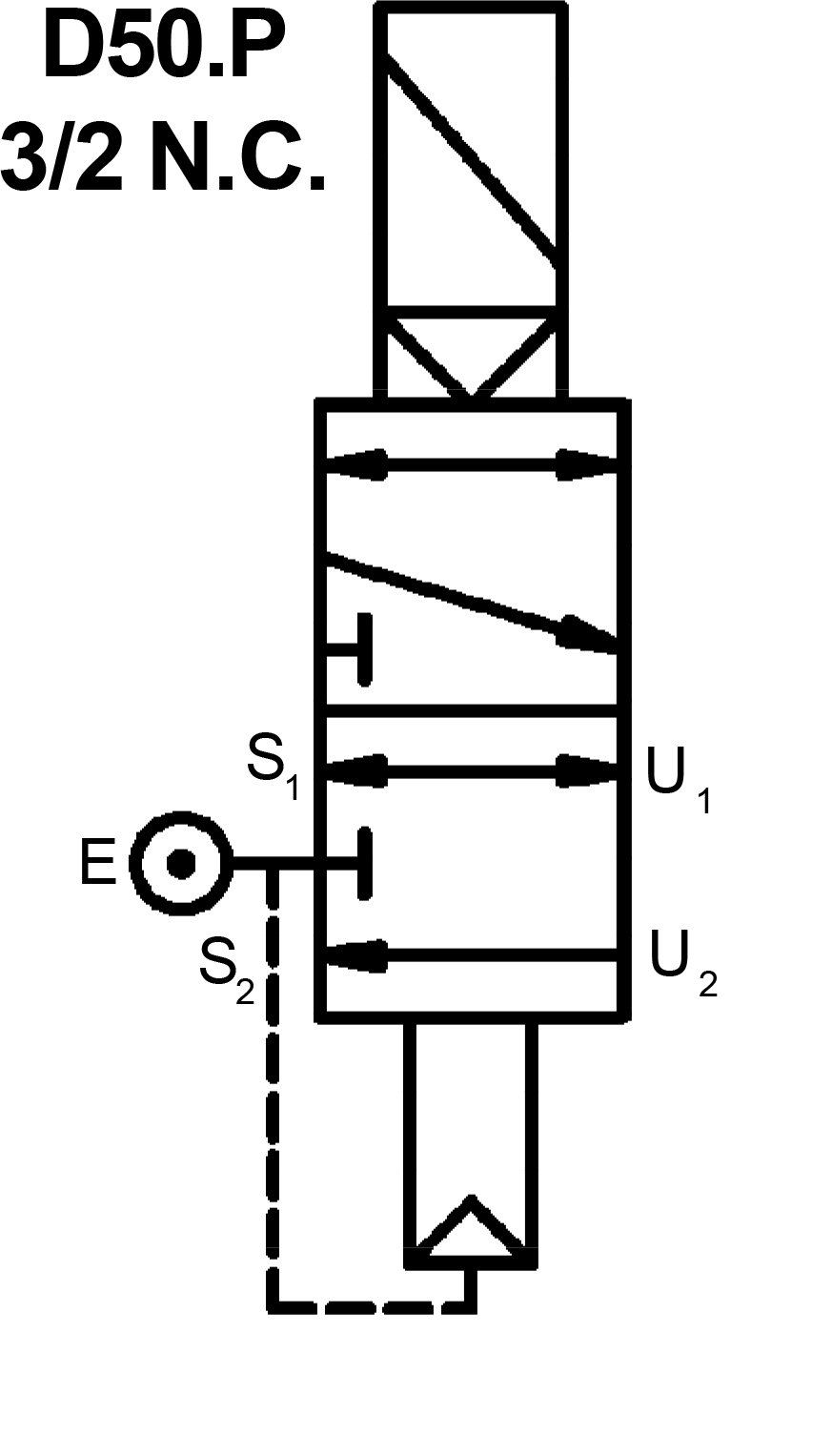

D 50 D 3/2 - Нормально закрытый

Ipsum

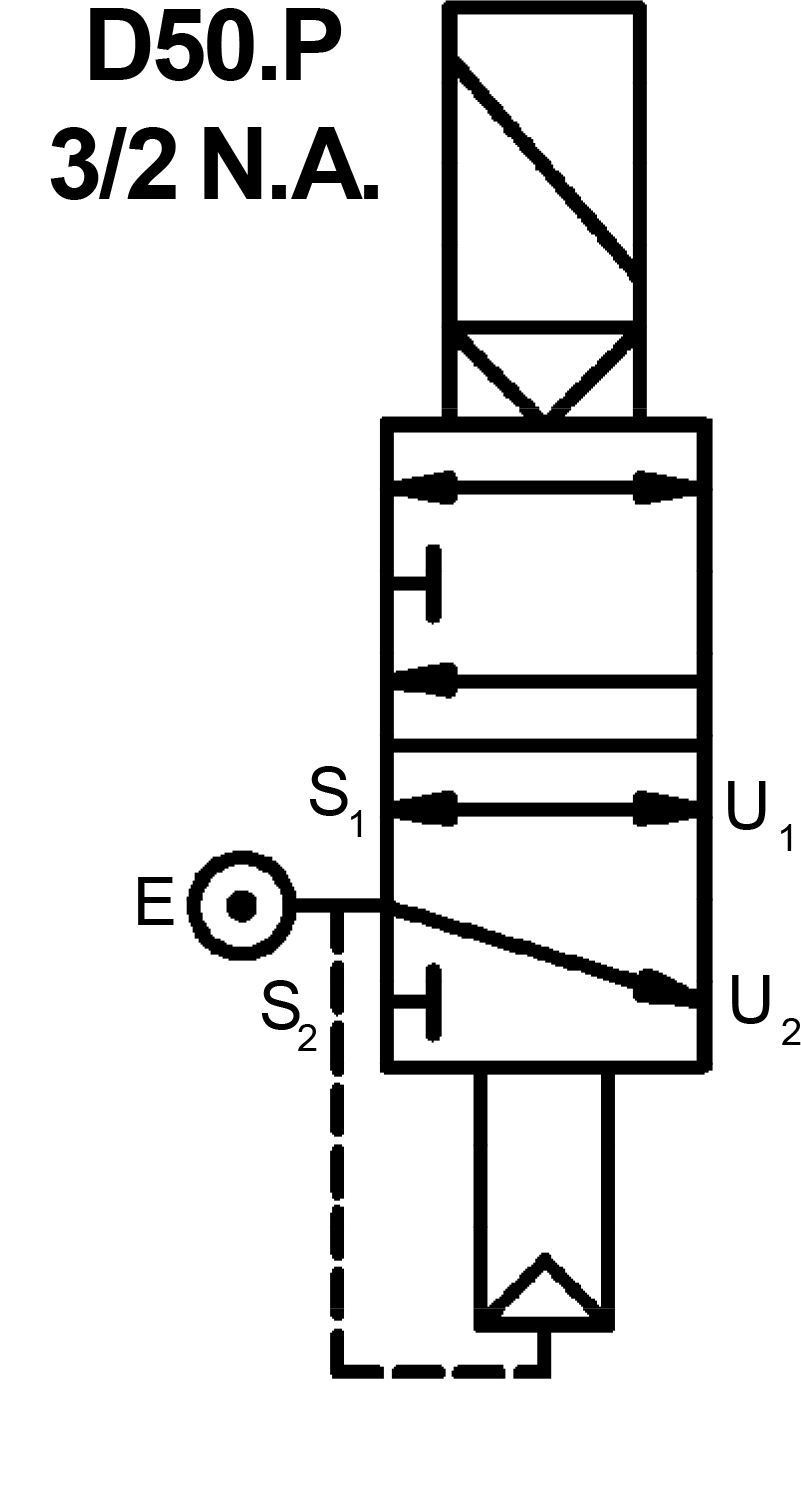

D 50 D 3/2 - Нормально открытый

Ipsum

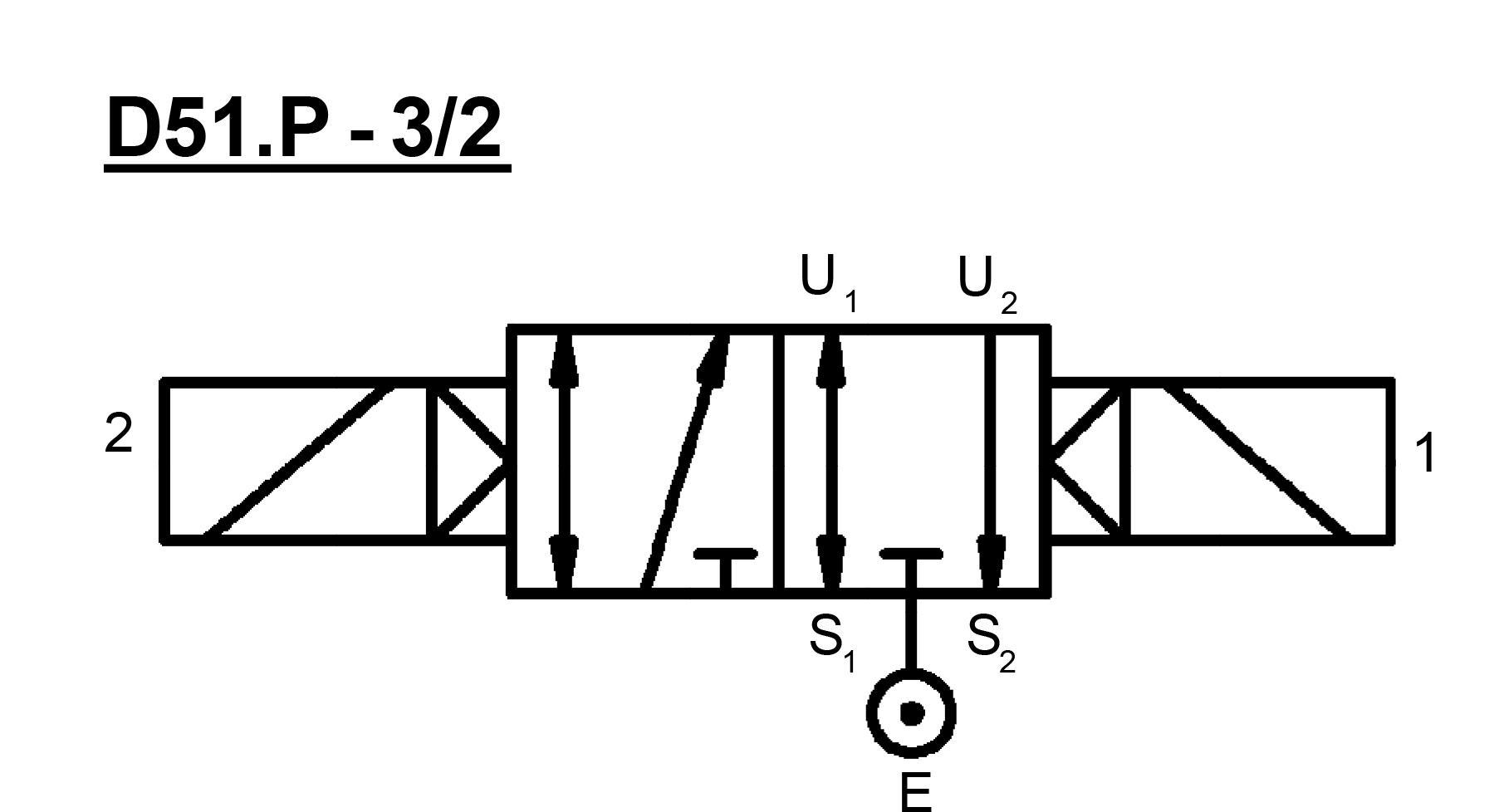

D 51 D 3/2 - Двойной соленоид, бистабильный

Ipsum

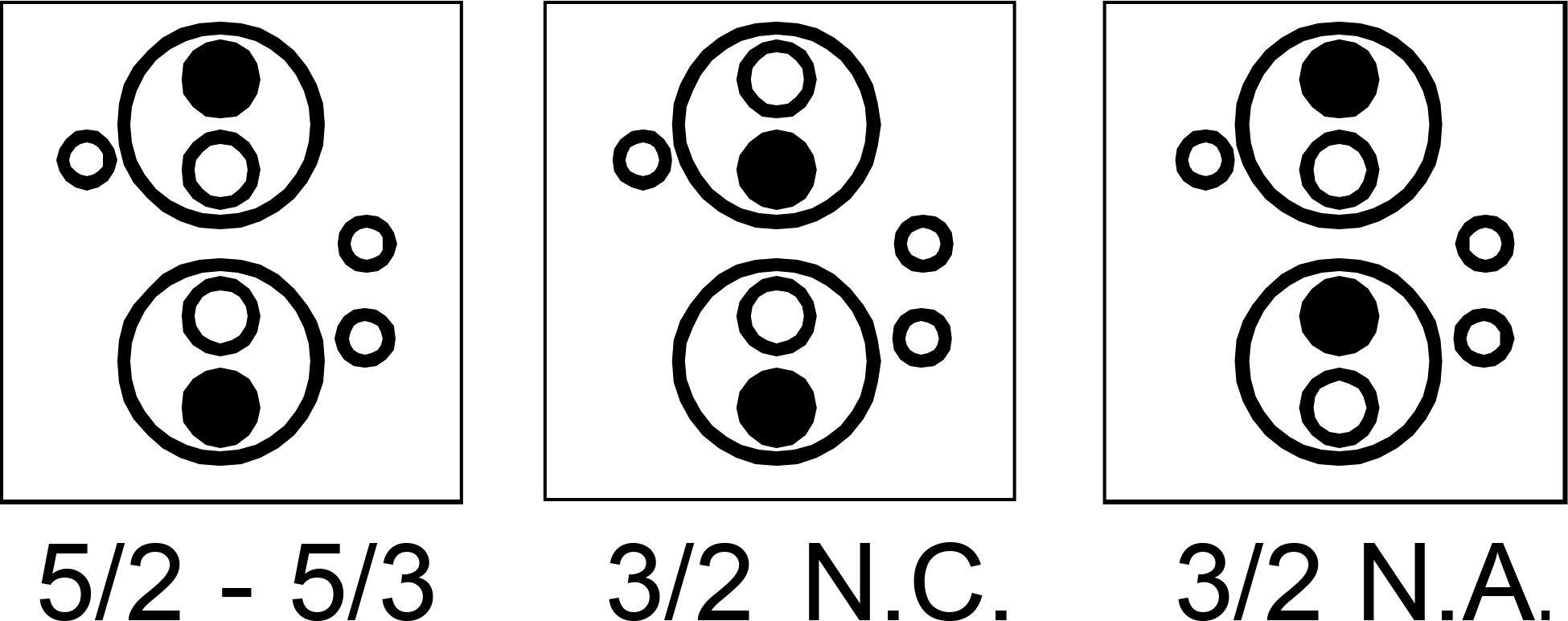

Схема подключений

Конвертация 5/3 проходных путей может быть осуществена за счет смены позицый при выходе из соленоида, как указано на схеме.





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Проходной
диаметр
Исполнение
корпуса
Давление в Барах Скорость потока Вес
в
киллограммах
Минимальное и максимальное рабочее давление
Минимальное Макси
мальное AC
Макси
мальное DC
(a) (b) (c) (d) (e)
D50 70 7 10 3 10 10 12.5 1.2
D51 70 7 10 3 10 10 12.5 1.5
D52 70 7 10 3 10 10 12.5 1.5
D53 70 7 10 3 10 10 12.5 1.5
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опционально
(T) Латунь (C) 1/4" GAS (D) 1/4" NPT (0) Buna N (B) Ex-d IIB (х)
(N) Никелированная латунь (1) FPM (C) Ex-d IIC
(7) HNBR
