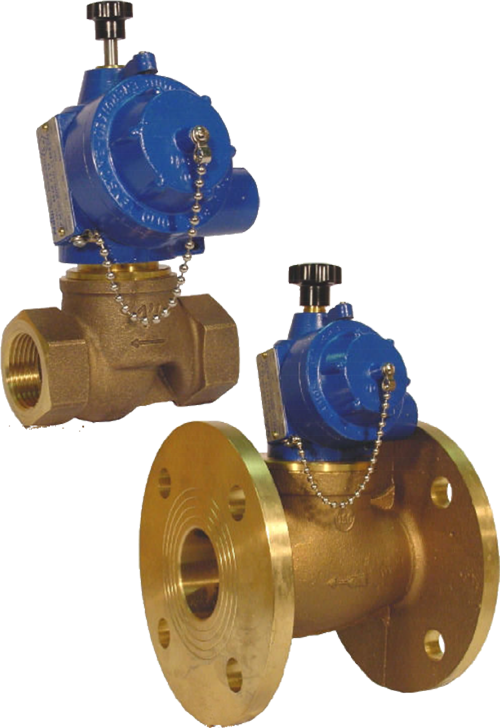

Электромагнитный клапан Series E для Газа

Электромагнитный клапан Series E **  (Двухходовой) с ручным взыодом


КОД ТОВАРА:
E**Ex E - ручной взвод без напряжения
E**Ex D - ручной взвод под напряжением

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 3/4" - 1" - 1" - 1" - 2" - 2" - 3" - 4"
2. Рабочее давление: 0 5 Бар
3. Потребляемая мощность: Постоянного тока 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 125, 220, 240 V;
6. Температурный режим: T6 или T5 (-20 +40 °C), T5 или T4 (-20 +55 °C), T5 или T4 (-60 +60 °C)
7. Гермоввод:
1/2" Gk UNI-6125 (стандарт),
1/2" NPT. ISO M20X1.5 (по запросу)

8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
9. Обмотка, класс проволоки: H (180 ° C)
10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)
11. Режим: Непрерывная (С.И.) 100% ED
12. Допустимое отклонение напряжения: ± 10%
13. Электрическая изоляция:> 1000 МОм
14. Диэлектрическая прочность:> 2000 В/1'


МОДИФИКАЦИИ

Ipsum

**"E" тип операции:
Затвор клапана вручную защелкивается (взводиться) в положение «открыто» с обезточеным соленоидом.
После того, как соленоид запитан затвор возвращает клапан к положению «Закрыто».



Ipsum

**"D" тип операции:
Затвор клапана вручную защелкивается (взаодиться) в положение «открыто» с соленоидом под напряжением.
После того, как соленоид обезточен затвор и клапан переходят к положению «Закрыто».





ОПИСАНИЕ

Металический корус класа взрывозащиты "Ex-d" (EN60079-1). Электрические и механические детали сертифицированы в соответствии с 2014/34 / UE ("ATEX") директивы, пригодные для контроля потока инертных и/или горючих газов или жидкостей. Внутренний исполнение соеденительных элементов класа анти-твист с заземлением соединительных болтов. В нутрь клеммной коробки подходит кабель сечением до 2,5 мм
Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Проходной
диаметр
Давление в Барах ОПЕР. Скорость потока Вес РАЗМЕРЫ (мм)
Нормальное
максимальное
Мини
мальное
Макси
мальное
A B C D
(a) (b) (c) (d)
E50 20 H 0 20 16 0 5 D 100 1,2 80 20 124 144
E52 20 H 0 20 16 0 5 E 100 1,2 80 20 140 160
E51 25 L 0 25 16 0 5 D 160 1,4 94 25 130 155
E53 25 L 0 25 16 0 5 E 160 1,5 94 25 145 170
E55 32 N 0 32 16 0 5 D 250 1,8 109 31 159 190
E56 38 O 0 38 16 0 5 D 360 2,1 119 34 166 201
E57 50 P 0 50 16 0 5 D 645 2,9 140 41 176 217
E60 62 Q 0 62 16 0 5 D 1000 4,7 170 51 204 255
E58 75 R 0 75 16 0 5 D 1450 6,7 188 61 205 266
E09 98 S 0 100 16 0 1.5 2400 13,3 209 72 248 320
Фланцевое подключение Фланец
UNI-2223
PN16
E57 50 Z 0 DN50 16 0 5 D 645 6 142 83 180 263
E60 62 Z 0 DN60 16 0 5 D 1000 9 158 93 202 295
E58 75 Z 0 DN80 16 0 5 D 1450 11 189 100 208 308
E09 98 Z 0 DN100 16 0 1.5 D 2400 22 246 110 245 355
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты
(T) Латунь (H) 3/4" GAS (P) 2" GAS (0) Buna N (P) IP 65
(N) Никелированная латунь (L) 1" GAS (Q) 2"1/2 GAS
(N) 1"1/4 GAS (R) 3" GAS
(O) 1"1/2 GAS (S) 4" GAS
