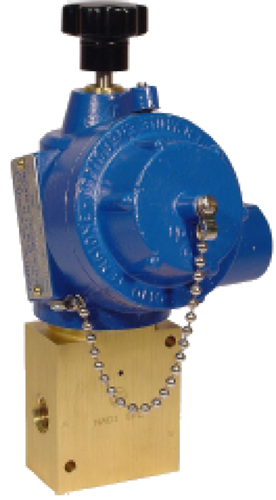

Электромагнитный клапан Series F01 для Газа

Электромагнитный клапан Series F01  (Трехходовой)


КОД ТОВАРА:
F01.Ex E - ручной взвод без напряжения
F01.Ex D - ручной взвод под напряжением

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: U 1/4" - 3/8" - 1/2"
2. Рабочее давление: 0 14 Бар
3. Потребляемая мощность: Постоянного тока 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 125, 220, 240 V;
6. Температурный режим: T6 или T5 (-20 +40 °C), T5 или T4 (-20 +55 °C), T5 или T4 (-60 +60 °C)
7. Гермоввод:
1/2" Gk UNI-6125 (стандарт),
1/2" NPT. ISO M20X1.5 (по запросу)

8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
9. Обмотка, класс проволоки: H (180 ° C)
10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)
11. Режим: Непрерывная (С.И.) 100% ED
12. Допустимое отклонение напряжения: ± 10%
13. Электрическая изоляция:> 1000 МОм
14. Диэлектрическая прочность:> 2000 В/1'


МОДИФИКАЦИИ

Ipsum

"E" тип операции:
Затвор клапана вручную защелкивается (взводиться) в положение «Работа» с обезточеным соленоидом.
После того, как соленоид запитан затвор возвращает клапан к положению «Отдых».



Ipsum

"D" тип операции:
Затвор клапана вручную защелкивается (взаодиться) в положение «Работа» с соленоидом под напряжением.
После того, как соленоид обезточен затвор и клапан переходят к положению «Отдых».





ОПИСАНИЕ

Металический корус класа взрывозащиты "Ex-d" (EN60079-1). Электрические и механические детали сертифицированы в соответствии с 2014/34 / UE ("ATEX") директивы, пригодные для контроля потока инертных и/или горючих газов или жидкостей. Внутренний исполнение соеденительных элементов класа анти-твист с заземлением соединительных болтов. В нутрь клеммной коробки подходит кабель сечением до 2,5 мм
Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Проходоной
диаметр
Давление в Барах ОПЕР. Скорость потока Вес РАЗМЕРЫ (мм)
Нормальное
максимальное
Мини
мальное
Макси
мальное
A B C D E F G H
(a) (b) (c) (d)
F01 70 C 7 16 0 14 D 12 1.2 4,5 178 50 25,5 15,5 20 40 41
F01 70 D
F01 11 F 11 16 0 14 D 30 1.2 6,5 165 60 33,5 18,5 30 48 57
F01 11 G
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты
(T) Латунь (C) 1/4" GAS (D) 1/4" NPT (0) Buna N (B) Ex-d IIB
(I) Сталь (1) FPM (C) Ex-d IIC
(7) HNBR
