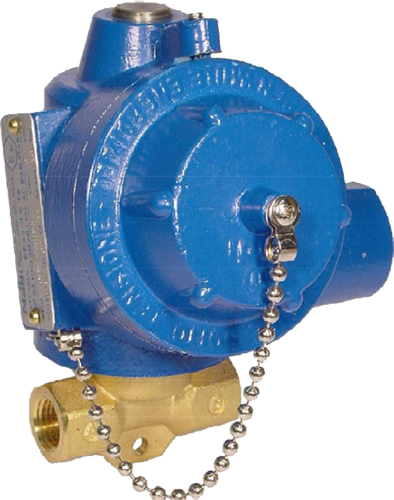

Электромагнитный клапан Series L03 / L08 для Газа

Электромагнитный клапан Series L03 / L08  (двухходовой клапан)


КОД ТОВАРА:
Нормально открытый: L03.Ex
Нормально закрытый: L08.Ex

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: NC-NO 1/4"
2. Рабочее давление: 0 60 Бар
3. Потребляемая мощность: Постоянного тока 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 220, 240 V;
другие напряжения доступны по запросу.

6. Температурный режим: T6 или T5 (-20 +40 °C), T5 или T4 (-20 +60 °C), T5 или T4 (-60 +60 °C)
7. Гермоввод:
1/2" Gk UNI-6125 (стандарт),
1/2" NPT. ISO M20X1.5 (по запросу)

8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
9. Обмотка, класс проволоки: H (180 ° C)
10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)
11. Режим: Непрерывная (С.И.) 100% ED
12. Допустимое отклонение напряжения: ± 10%
13. Электрическая изоляция:> 1000 МОм
14. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L03 - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: из А в В
Катушка обезточена: А и В закрыты



Ipsum

L08 - Нормально открытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты

Катушка обезточена: из А в В





ОПИСАНИЕ

Металический корус класа взрывозащиты "Ex-d" (EN60079-1). Электрические и механические детали сертифицированы в соответствии с 2014/34 / UE ("ATEX") директивы, пригодные для контроля потока инертных и/или горючих газов или жидкостей. Внутренний исполнение соеденительных элементов класа анти-твист с заземлением соединительных болтов. В нутрь клеммной коробки подходит кабель сечением до 2,5 мм
Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Диаметр
присоединения
Давление в Барах Скорость потока Вес
в
киллограммах
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное макс. нормально закрытый макс. нормально открытый
(a) (b) (c) (d) (e) АС DC AC DC
L03 08 0,8 80 0 60 60 40 40 0,2 0,9
L03 18 1,8 80 0 25 20 14 14 1,2 0,9
L03 25 2,5 80 0 20 18 5 5 1,6 0,9
L03 32 3,2 80 0 8 6 3 3 1,8 0,9
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опциональные функции
(T) Латунь (E) 1/4" GAS (T) 1/4" NPT (0) Buna N (B) Ex-d IIB (X)
(I) Сталь (1) FPM (C) Ex-d IIC
(3) PTFE
(6) EPDM
