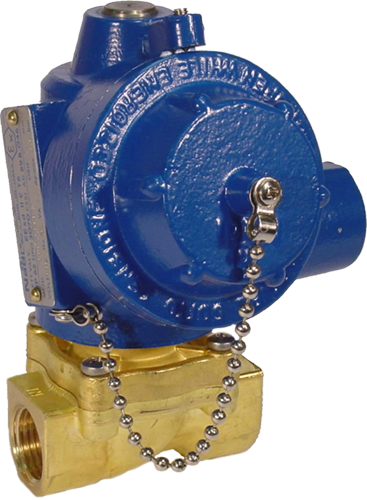

Электромагнитный Клапан Serie L54 для Газа

Электромагнитный клапан Serie L54  (Нормально открытый)


КОД ТОВАРА: L54.Ex - Нормально открытый

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 3/8" - 1/2" - 3/4" - 1"
2. Рабочее давление: 0 10 Бар
3. Потребляемая мощность: Постоянного тока 15-22W
4. Потребляемая мощность: Переменного тока 15-22VA (Пусковой 28-48VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 220, 240 V;
6. Температурный режим: T6 или T5 (-20 +40 °C), T5 или T4 (-20 +60 °C), T5 или T4 (-60 +60 °C)
7. Гермоввод:
1/2" Gk UNI-6125 (стандарт),
1/2" NPT. ISO M20X1.5 (по запросу)

8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
9. Обмотка, класс проволоки: H (180 ° C)
10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)
11. Режим: Непрерывная (С.И.) 100% ED
12. Допустимое отклонение напряжения: ± 10%
13. Электрическая изоляция:> 1000 МОм
14. Диэлектрическая прочность:> 2000 В/1'


МОДИФИКАЦИИ

Ipsum

L54 - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В





ОПИСАНИЕ

Металический корус класа взрывозащиты "Ex-d" (EN60079-1). Электрические и механические детали сертифицированы в соответствии с 2014/34 / UE ("ATEX") директивы, пригодные для контроля потока инертных и/или горючих газов или жидкостей. Внутренний исполнение соеденительных элементов класа анти-твист с заземлением соединительных болтов. В нутрь клеммной коробки подходит кабель сечением до 2,5 мм
Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Размер подключения Размеры
A B C D E
3/8” 64 14 115 128 45
1/2” 64 14 115 128 45
Модель

Проходной
диаметр
Исполнение
корпуса
Давление в Барах Скорость потока Вес
в
киллограммах
ДИФФЕРЕНЦИАЛ
Мини
мальное
Макси
мальное AC~
Макси
мальное DC=
(a) (b) (c) (d) (e)
L54 12 E
T
12,7 16 0 5 5 35 1
L54 12 F
G
12,7 16 0 5 5 40 1
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты
(T) Латунь (E) 3/8" GAS (T) 3/8" NPT (0) Buna N (B) Ex-d IIB
(N) Никелированная латунь (F) 1/2" GAS (G) 1/2" NPT (1) FPM (C) Ex-d IIC
(I) Сталь * (3) PTFE
* Доступно только для
1/2 " и 3/4 "
(6) EPDM
