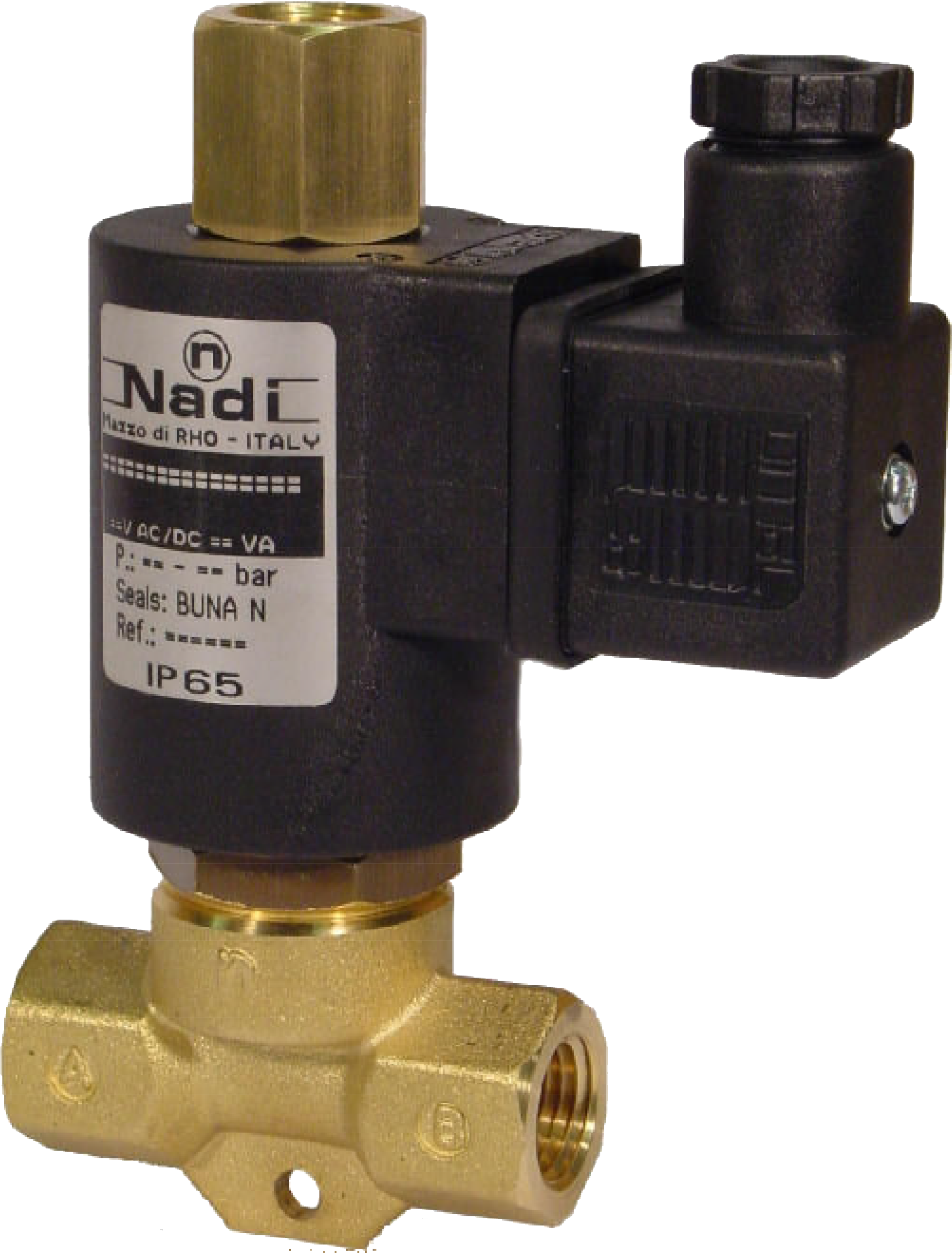

Электромагнитный клапан Serie C03/ C08/ C13 для Газа

Электромагнитный клапан Serie C03/ C08/ C13  (Трехходовой, двухпозиционный)


КОД ТОВАРА:
Нормально закрытый: C03.IP
Нормально открытый: C08.IP
Универсальный: C13.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 1/4"
2. Рабочее давление: 0 24 Бар
3. Постоянный ток: 11W
4. Потребляемая мощность: Переменного тока 11VA (Пусковое 28VA)
5. Стандартные напряжения: 12, 24, 48, 110, 115, 125, 220V;
другие напряжения доступны по запросу.

6. Тип катушки: B6
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

C 03 Р - Нормально закрытый

Вход: В
Выход: А
Подключение: С

Катушка под напряжением:
из А в В
С - закрыт
Катушка обезточена:
В - закрыт
из В в С



Ipsum

C 08 Р - Нормально открытый

Вход: С
Выход: А
Подключение: В

Катушка под напряжением:
из А в В
С - закрыт
Катушка обезточена:
В - закрыт
из С в А



Ipsum

C 13 P - Универсальный

Вход: А, В или С
Выход: А, В или С
Подключение: А, В или С

Катушка под напряжением:
из А в В
С - закрыт
Катушка обезточена:
В - закрыт
из А в С





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса/уплотнения.
Материалы:
Кованая латунь, никелированная латунь или корпус из нержавеющей стали.
Внутренние детали из нержавеющей стали.
Пружины из нержавеющей стали
Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.



Модель

Диаметр
присоединения
A,B / C
Давление в Барах Скорость потока
Л/М
Вес КГ
МИН МАКС. РАБОЧИЙ ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ
Минимальное Максимальное нормальное
ЗАКРЫТО (С03)
Максимальное нормальное
ОТКРЫТО (С08)
Максимальное
УНИВЕРСАЛЬНЫЙ (С13)
(a) (b) (c) (d) (e) AC~ DC= AC~ DC= AC~ DC=
C03 08 P 0,8 / 0,8 0 24 24 24 24 / / 0,2 0,8
C03 18 P 1,8 / 1,8 0 10 10 10 10 6 6 1,2 0,8
C03 25 P 2,5 / 2,5 0 8 8 7 7 2 2 1,6 0,8
C03 32 P 3,2 / 3,2 0 4 4 4 4 1,4 1,4 1,8 0,8
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опционально
(T) Латунь (C) 1/4" GAS (0) Buna N (p) IP 65 (x)
(N) Никелированная латунь (D) 1/4" NPT (1) FPM
(I) Сталь (6) EPDM
