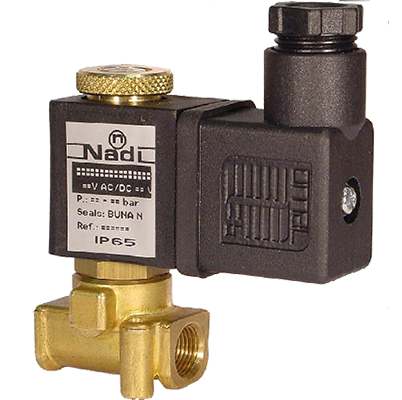

Электромагнитный клапан Serie L00/L01

Электромагнитный клапан Serie L00/L01  (двухходовой клапан)


КОД ТОВАРА:
Нормально открытый: L00.IP
Нормально закрытый: L01.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 1/8"
2. Рабочее давление: 0 10 Бар
3. Потребляемая мощность: Постоянного тока 6W
4. Потребляемая мощность: Переменного тока 8VA (Пусковой 12VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 220, 240 V;
другие напряжения доступны по запросу.

6. Тип катушки: B1
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650В вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 500 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L00 - Нормально закрытый.

Вход: А
Выход: В

Катушка обезточена: А и В закрыты
Катушка под напряжением: из А в В



Ipsum

L01 - Нормально открытый.

Вход: А
Выход: В

Катушка обезточена: из А в В
Катушка под напряжением: А и В закрыты





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь.
Ориентированность соленоида - 360 ° градусов.
Монтируется в любом положении.



Модель

Проходной диаметр
присоединения
Давление в Барах Скорость потока
Л/М
Вес
КГ
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное макс. нормально закрытый макс. нормально открытый
(a) (b) (c) (d) (e) АС DC AC DC
L00 15 A P 1,5 16 0 10 10 10 10 1 0,3
90
90
90
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опциональные функции
(T) Латунь (A) 1/8” GAS (0) Buna N (P) IP 65 (X)
(N) Никелированная латунь (1) FPM
(6) EPDM
При надлежащем присоединении
с DIN-43650B штекером
