Электромагнитный Клапан Series L20 для Газа

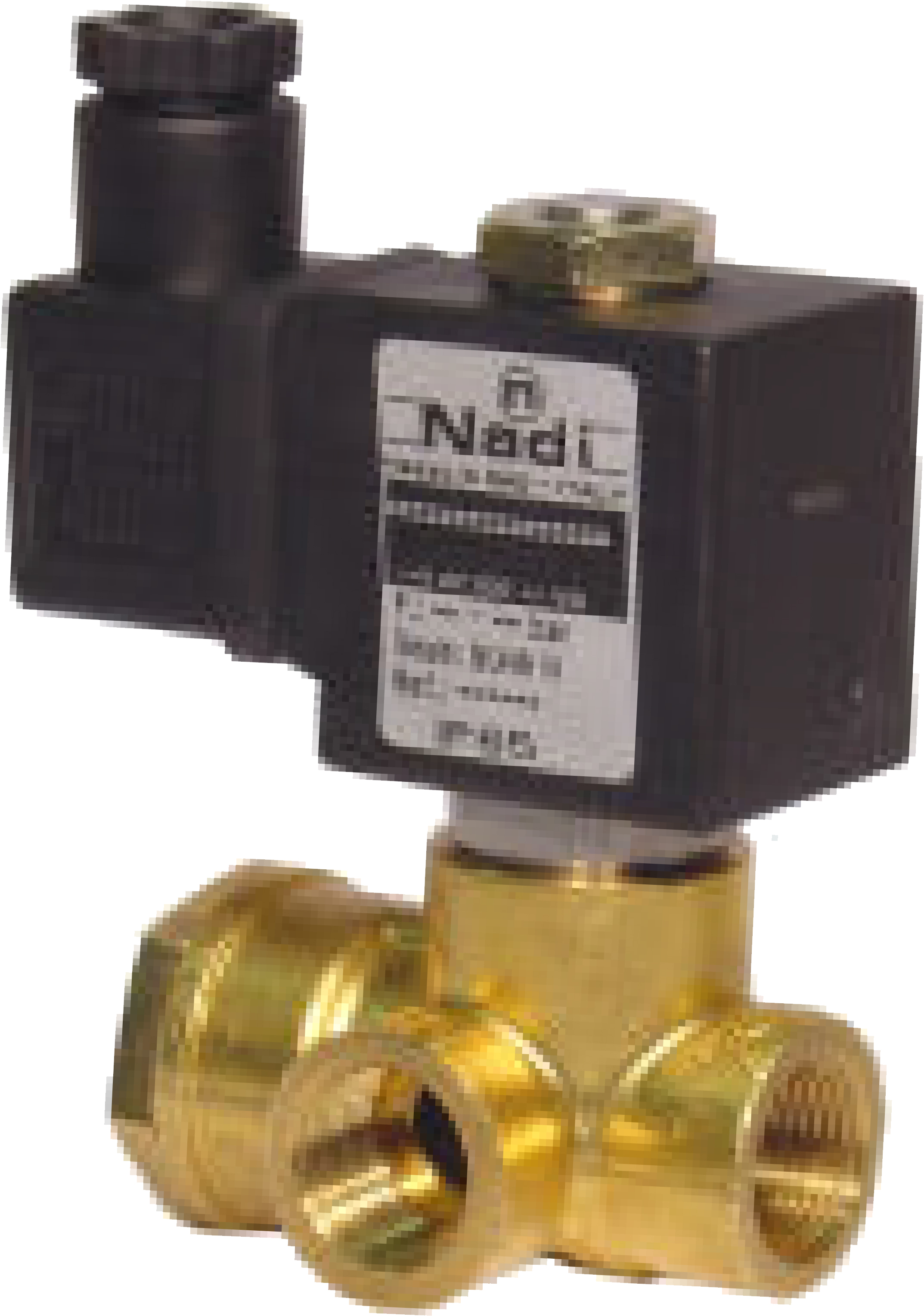

Электромагнитный клапан Series L20  (Pilot, для высокого давления)


КОД ТОВАРА: L20.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение:3/8"
2. Рабочее давление: 2 100 Бар
3. Потребляемая мощность: Постоянного тока 8W
4. Потребляемая мощность: Переменного тока 10VA (Пусковый 20VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, V;
другие напряжения доступны по запросу.

6. Тип катушки: B2
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L20 - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь.
Ориентированность соленоида - 360 ° градусов.
Монтируется в любом положении.



Модель

Диаметр
присоединения
Давление в Барах Скорость потока Вес
в
киллограммах
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное Максимально
(a) (b) (c) (d) АС DC
L20 87 E
3 P 8,7 100 2 100 60 18 0,5
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты
(T) Латунь (E) 3/8" GAS (3) RULON (P) IP 65
(I) Никелированная латунь
При надлежащем присоединениис DIN-43650B штекером
