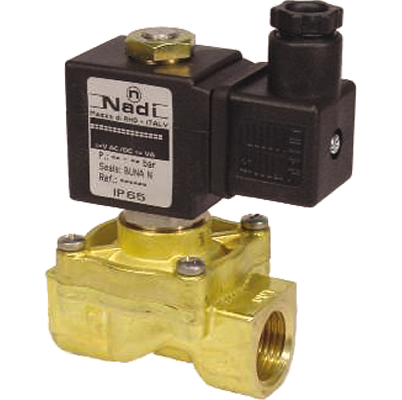

Электромагнитный клапан для Газа Serie L54

Электромагнитный клапан Serie L54  (Нормально открытый, двухходовой клапан)


КОД ТОВАРА: L54.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 3/8" - 1/2"
2. Рабочее давление: 0 5 Бар
3. Потребляемая мощность: Постоянного тока 8W
4. Потребляемая мощность: Переменного тока 10VA (Пусковый 20VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, 240 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 115, 220, 240 V;
другие напряжения доступны по запросу.

6. Тип катушки: B2 (L64)
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L54 - Нормально открытый.

Вход: А
Выход: В

Катушка обезточена: из А в В
Катушка под напряжением: А и В закрыты





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения. Материалы: Кованая латунь, никелированная латунь.
Ориентированность соленоида - 360 ° градусов.
Монтируется в любом положении.



Размер подключения Размеры
A B C D E
3/8” 64 14 70 84 45
1/2” 64 14 70 84 45
Модель

Проходной
диаметр
Давление в Барах Скорость потока
Л/М
Вес
КГ
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное Максимально
(a) (b) (c) (d) (e) АС DC
L54 12 E
T
12,7 16 0 5 5 35 0,6
L54 12 F
G
12,7 16 0 5 5 40 0.6
0 5 5 87 0.9
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты
(T) Латунь (E) 3/8" GAS (T) 3/8" NPT (0) Buna N (P) IP 65
(N) Никелированная латунь (F) 1/2" GAS (G) 1/2" NPT (1) FPM
(I) Сталь * (3) RULON
(6) EPDM
* доступно только для 1/2" и 3/4 При надлежащем присоединении
с DIN-43650B штекером
