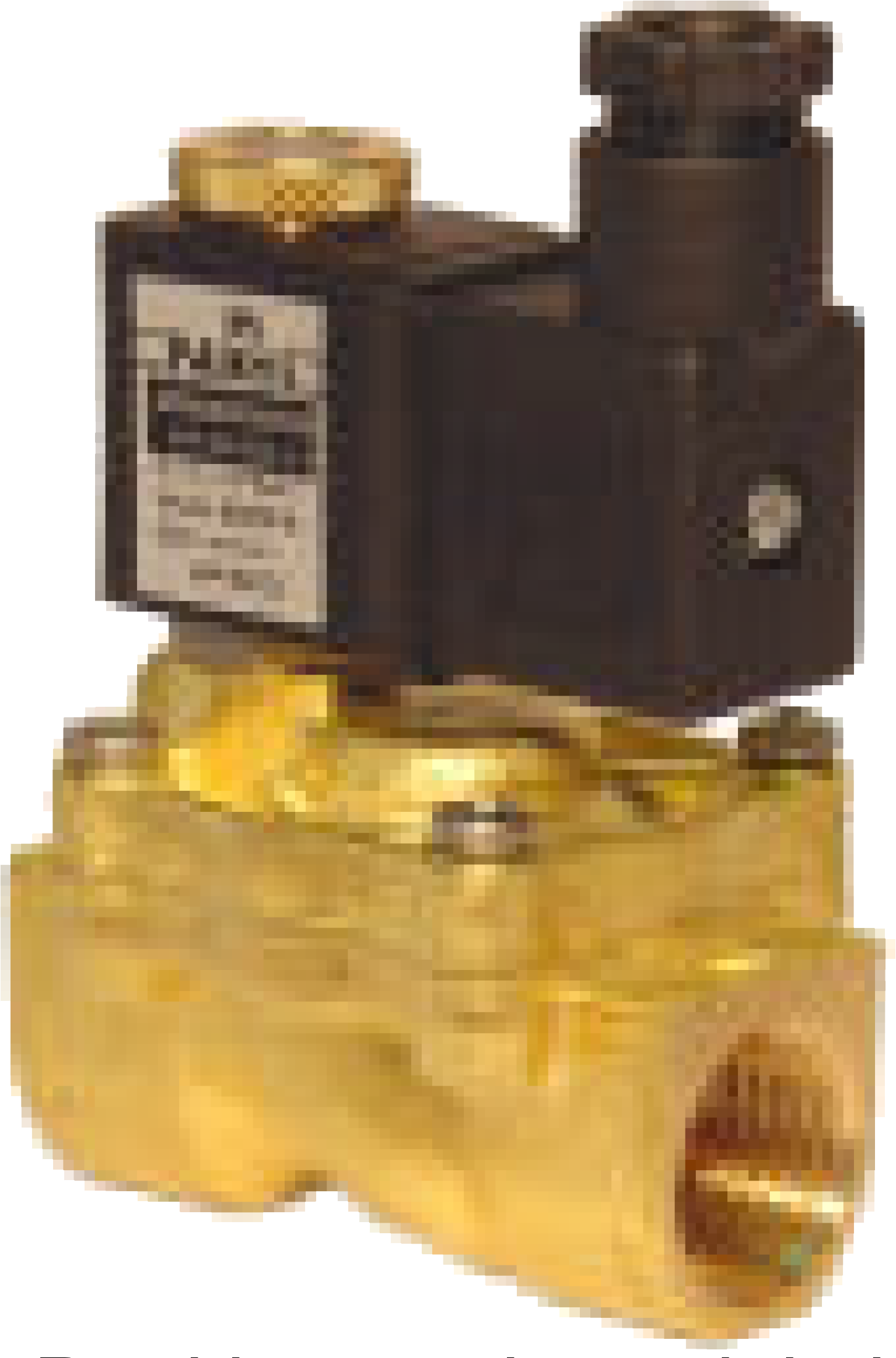

Электромагнитный клапан Serie L60 /L61 / L62 / L63 для Газа

Электромагнитный клапан Serie L60 /L61 / L62 / L63  (Двухходовой, PILOT клапан, поршневого типа)


КОД ТОВАРА:
Нормально открытый: L60.IP
Нормально закрытый: L61.IP
Нормально открытый: L62.IP
Нормально закрытый: L63.IP

ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение:3/8" - 1/2" - 3/4" - 1"
2. Рабочее давление: 0,2 10 Бар
3. Потребляемая мощность: Постоянного тока 8W
4. Потребляемая мощность: Переменного тока 10VA (Пусковый 12VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 115, 220, V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, V;
другие напряжения доступны по запросу.

6. Тип катушки: B1
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция: > 500 МОм
13. Диэлектрическая прочность:> 1500 В / 1'

МОДИФИКАЦИИ

Ipsum

L60/62 - Нормально закрытый.

Вход: А
Выход: В

Катушка под напряжением: А и В закрыты
Катушка обезточена: из А в В



Ipsum

L61/L63 - Нормально открытый.

Вход: А
Выход: В

Катушка под напряжением: из А в В
Катушка обезточена: А и В закрыты





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Мембранного типа (L60/61) для стандартных целей и задач
Поршневого типа (L62/63) подходят для работы в тяжелих условиях эксплуатации. Предназначчен для большого количества циклов.
RULON уплотнение поршневого исполнения подходит для сред не совместимых со стандартными эластомерами (уплатнениями). Материалы: Кованая латунь, никелированная латунь.
Ориентированность соленоида - 360 ° градусов.
Монтируется в любом положении.


Размер подключения Размеры
A B C D E
3/8” 64 14 70 84 45
1/2” 64 14 70 84 45
3/4" 82 17 77 94 55
1" 100 20 91 111 70
Модель
(мембранного, диафрагменного типа)
при заказе, L60 заменить на L61, для нормально открытой модели
Проходной
диаметр
Давление в Барах Скорость потока
Л/М
Вес
КГ
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное макс. нормально закрытый макс. нормально открытый
(a) (b) (c) (d) (e) АС DC AC DC
L60 12 E
T
P 12,7 25 0,2 12 10 10 5 35 0,5
L60 12 F
G
P 12,7 25 0,2 12 10 10 5 40 0,5
L60 18 H
I
P 18 25 0,2 10 10 10 5 87 0,7
L60 25 L
M
P 25 25 0,2 10 10 10 5 170 1,3
(поршневого, пистонного типа)
при заказе, L62 заменить на L63, для нормально открытой модели
L62 12 E
T
P 12,7 25 0,2 12 10 10 5 35 0,5
L62 12 F
G
P 12,7 25 0,2 12 10 10 5 40 0,5
L62 18 H
I
P 18 25 0,2 12 10 10 5 87 0,7
L62 25 L
M
P 25 25 0,2 12 10 10 5 170 1,3
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опциональные функции
(T) Латунь (E) 3/8" GAS (E) 3/8" NPT (0) Buna N (P) IP 65 (X)
(N) Никелированная латунь (E) 1/2" GAS (E) 1/2" NPT (1) FPM
(E) 3/4" GAS (E) 3/4" NPT (3) PTFE *
(E) 1" GAS (E) 1" NPT (6) EPDM
* Доступно для моделей с поршнем При надлежащем присоединении
с DIN-43650B штекером
Доступно для нормально закрытой модели
