Электромагнитный клапан Series L65 / L66 / L67 / L68

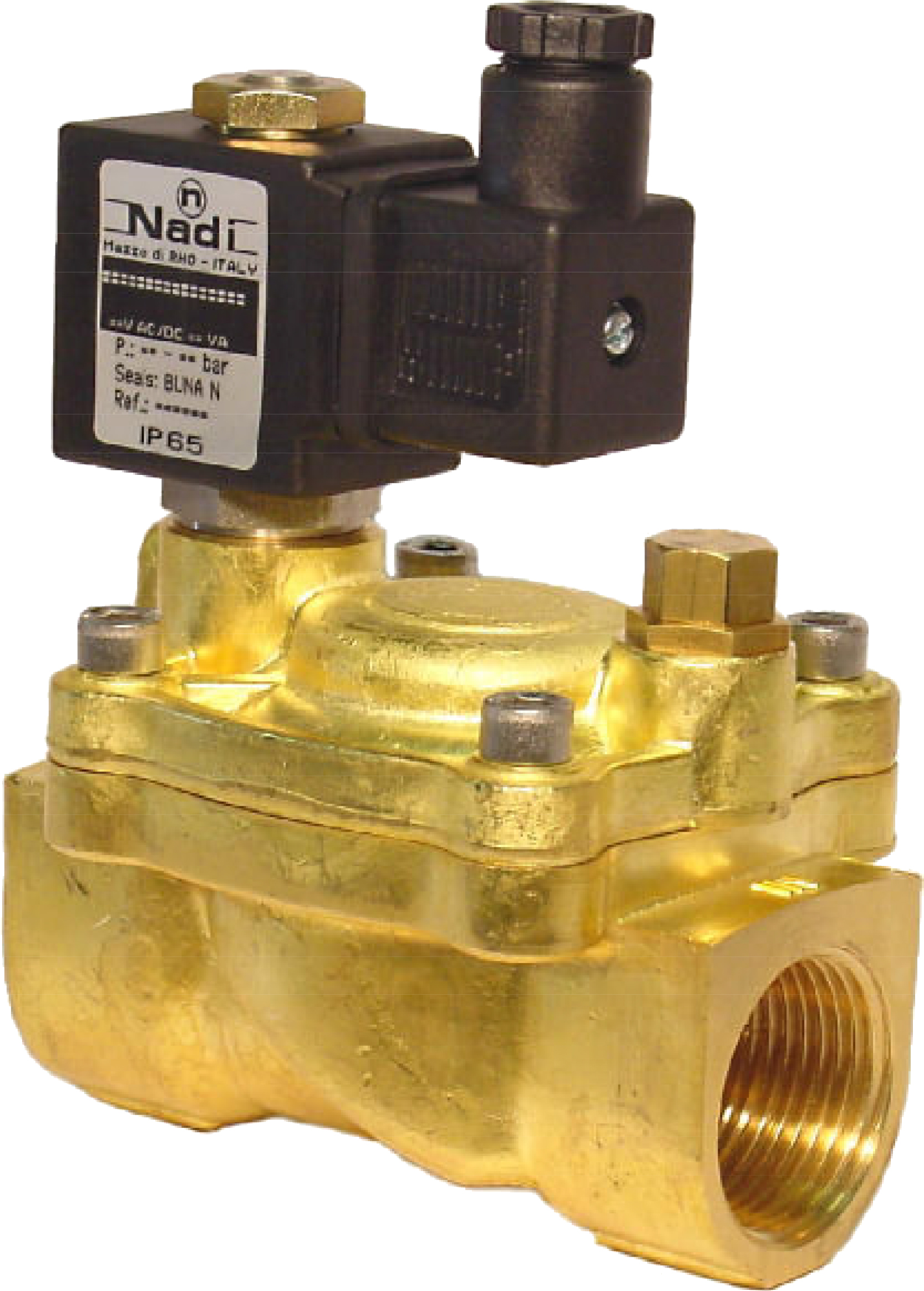

Электромагнитный клапан Series L65 / L66 / L67 / L68  (Двухходовой, Pilot)


КОД ТОВАРА:
Нормально закрытый L65.IP
Нормально закрытый L67.IP
Нормально открытый L66.IP
Нормально открытый L68.IP


ОСНОВНЫЕ ПАРАМЕТРЫ

1. Подключение: 3/8" - 1/2" - 3/4" - 1" - 1" - 1" - 2"
2. Рабочее давление: 0,2 18/25 Бар
3. Потребляемая мощность: Постоянного тока 8W
4. Потребляемая мощность: Переменного тока 10VA (Пусковый 20VA)
5. Стандартные напряжения:
Переменного тока АС~ 12, 24, 48, 110, 220 V 50/60hz;
Постоянного тока DC= 12, 24, 48, 110, 220 V;
другие напряжения доступны по запросу.

6. Тип катушки: B2
7. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.
8. Обмотка, класс проволоки: H (180 ° C)
9. Класс защиты: Водонепроницаемый IP-65 (стандарты EN60529), когда надлежащим образом связаны с DIN-43650A вилкой.
10. Режим: Непрерывная (С.И.) 100% ED
11. Допустимое отклонение напряжения: ± 10%
12. Электрическая изоляция:> 1000 МОм
13. Диэлектрическая прочность:> 2000 В / 1'

МОДИФИКАЦИИ

Ipsum

L65/67 - Нормально закрытый.

Вход: А
Выход: В

Катушка обезточена: А и В закрыты
Катушка под напряжением: из А в В



Ipsum

L66/68 - Нормально открытый.

Вход: А
Выход: В

Катушка обезточена: из А в В
Катушка под напряжением: А и В закрыты





ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.
Укомплектован регулятором скорости для предотвращения гидроудара доступен в исполнениях 1”, 1” ,1” и 2” Мембранного типа (L65/66) для стандартных целей и задач
Поршневого типа (L67/68) подходят для работы в тяжелих условиях эксплуатации. Предназначчен для большого количества циклов.
PTFE уплотнение поршневого исполнения подходит для сред не совместимых со стандартными эластомерами (уплатнениями). Материалы: Кованая латунь, никелированная латунь (1/2” & 3/4”).
Ориентированность соленоида - 360 ° градусов.
Монтируется в любом положении.


Размер подключения Размеры
A B C D E
3/8” 64 14 70 84 45
1/2” 64 14 70 84 45
3/4" 82 17 77 94 55
1" 100 20 91 111 70
1"1/4 134 28 110 138 98
1"1/2 134 28 110 138 98
2" 152 35 121 156 120
Модель
(мембранного, диафрагменного типа)
при заказе, L65 заменить на L66, для нормально открытой модели
Проходной
диаметр
Давление в Барах Скорость потока
Л/Ч
Вес
КГ
Исполнение
корпуса
Минимальное и максимальное рабочее давление
Минимальное макс. нормально закрытый макс. нормально открытый
(a) (b) (c) (d) (e) АС DC AC DC
L65 12 E
T
P 12,7 25 0,2 16 10 10 10 35 0,55
L65 12 F
G
P 12,7 25 0,2 16 10 10 10 40 0,55
L65 18 H
I
P 18 25 0,2 14 10 10 10 87 0,85
L65 25 L
M
P 25 25 0,2 12 10 10 10 170 1,35
L65 36 N
P 36 20 0,3 10 10 10 10 300 2,85
L65 36 O
V
P 36 20 0,3 10 10 10 10 340 2,65
L65 50 P
W
P 50 20 0,3 10 10 10 10 600 4,45
(поршневого, пистонного типа)
при заказе, L67 заменить на L68, для нормально открытой модели
L62 12 E
T
P 12,7 25 0,2 16 16 10 10 35 0,55
L62 12 F
G
P 12,7 25 0,2 16 16 10 10 40 0,55
L62 18 H
I
P 18 25 0,2 14 14 10 10 87 0,85
L62 25 L
M
P 25 25 0,2 12 12 10 10 170 1,35
(а) Материал корпуса (b) Размер присоединения (c) Материал уплотнений (d) Клас защиты (e) Опциональные функции
(T) Латунь (E) 3/8" GAS (T) 3/8" NPT (0) Buna N (P) IP 65 (X)
(N) Никелированная латунь (F) 1/2" GAS (G) 1/2" NPT (1) FPM
(I) Сталь * (H) 3/4" GAS (I) 3/4" NPT (3) RULON *
(L) 1" GAS (M) 1" NPT (6) EPDM
(N) 1"1/4 GAS
(O) 1"1/2 GAS (V) 1"1/2 NPT
(P) 2" GAS (W) 2" NPT
* Доступно для моделей с пистоном При надлежащем присоединении
с DIN-43650B штекером
