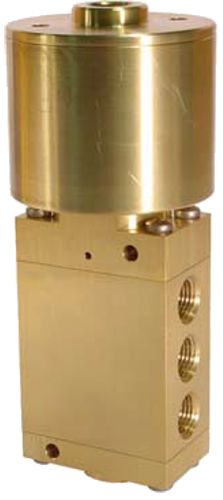

Пневматичний клапан Series M04 (П'ятиходовий)
КОД ТОВАРУ: M04/14 - Моностабільний, M05/15 - Бістабільний
ОСНОВНІ ПАРАМЕТРИ
-
Циліндр приводу виготовлений з латуні або нікельованої латуні.
-
Матеріал ущільнення поршневого приводу: NBR (Buna N).
-
Мінімальний тиск: 2 бар.
-
Максимальний тиск: 10 бар.
| МОДЕЛЬ | M04 | M14 | M05 | M15 |
|---|---|---|---|---|
| режим роботи | Одномісний пілот Моностабільний | Подвійний пілотБістабільний | ||
| приєднувальний розмір | 1/4 " | 3/8", 1/2" | 1/4 " | 3/8", 1/2" |
| Впуск повітря з різьбленням 1/4 "GAS | ||||
| середа | Газоподібних середовищ. | |||
| Температура навколишнього середовища | -10°C + 55°C | |||
| Шарування | NBR, FPM | |||
| температура рідини | -45°C + 90°C (залежно від ущільнення використовується) | |||
| розмір дюзи | 7 | 11 | 7 | 11 |
| міліметрів | ||||
| Діапазон перепаду тиску | 0 14 бар | |||
МОДИФІКАЦІЇ
М04/М14 - Однопривідний, моностабільний
Вхід: E
Клапан без тиску: з Е до U1, з U2 до S2
Клапан під тиском: з Е до U2, з U1 до S1
М05/М15 - Двопривідний, бістабільний
Вхід: E
Клапан без тиску: працює в останньому положенні
Привід 1 під тиском: з Е в U1, з U2 в S2
Привід 2 під тиском: з Е до U2, з U1 до S1
Вартість: вартість уточнюйте
