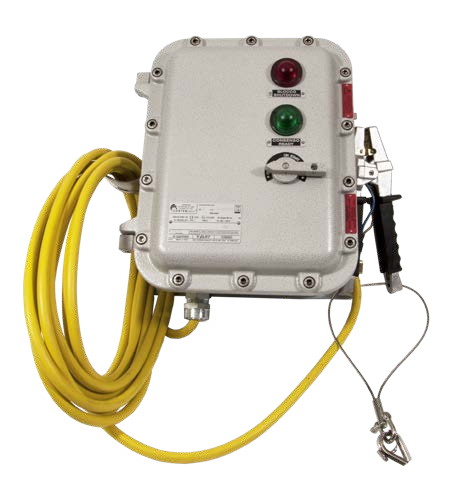

Електронна система серії GRD-4200 забезпечує заземлення цистерн і автоцистерн при перекачуванні легкозаймистих рідин, а також запобігає утворенню електростатичних зарядів.
Протягом усієї фази завантаження та розвантаження пристрій перевіряє підтримку еквіпотенційності системи заземлення. Електроніка має схему захисту, яка перевіряє значення опору і порівнює його із встановленим параметром і, якщо це значення потрапляє в заданий діапазон, воно замикає електричний ланцюг між двома системами, потенціал яких виявився рівним. І навпаки, він скасовує дозвіл на роботу завантажувального насоса та закриває заправний клапан.
ПЕРЕВАГИ
-
зона 1, 2, 21, 22;
-
високоякісні електронні компоненти;
-
висока стійкість до корозії та екстремальних кліматичних умов;
-
безпечний і надійний протягом тривалої експлуатації.
Електронна система заземлення GRD-4200 отримала сертифікат 2-го рівня безпеки (SIL) відповідно до стандартами IEC-61508 та EN-50495, що гарантує здатність системи виконувати свою функцію безпеки.
Cortem Group наносить на свою продукцію непереміщувану голографічну захисну етикетку з унікальним буквено-цифровим кодом автентифікації, щоб боротися з незаконним продажем підробок та гарантувати справжність своєї продукції. Недотримання міжнародних стандартів викликає серйозні ризики як для довкілля, так і для тих, хто щодня працює на заводах.
СФЕРИ ВИКОРИСТАННЯ
-
нафтопереробні заводи;
-
хімічні та нафтохімічні заводи;
-
наземні установки;
-
річкові та морські установки;
-
нафтоналивні та розвантажувальні понтони;
-
сільське господарство;
-
склад палива та паливно-мастильних матеріалів;
-
100% продукт Cortem.
СЕРТИФІКАЦІЙНІ ДАНІ
| Класифікація | Група II | Категорія 2GD |
| Установка: EN60079.14 | зона 1 - зона 2 (газ) | зона 21 - зона 22 (пил) |
| Виконання: |  |
|
| Сертифікат: |  |
|
| Норми: | CENELEC EN 60079-0: 2012, EN 60079-1: 2007, EN 60079-11: 2012, EN 60079-31:2009
та європейська директива 2014/34/UE. IEC 60079-0: 2011, IEC 60079-1: 2007, IEC 60079-11: 2011, IEC 60079-31: 2008 директива RoHS 2002/95/CE. |
|
| Клас температур: | 85°C (T6) | |
| Температура робочого середовища: | -20°C +55°C | |
| Ступінь захисту: | IP66 |
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
| Корпус и кришка | з алюмінієвого сплаву з низьким вмістом міді |
| Прокладка | силікон, стійкий до кислот, вуглеводнів та високих температур, поміщений між корпусом та кришкою |
| Табличка із сертифікатом: | заклепка з алюмінію на кришці |
| Гвинти: | з нержавіючої сталі |
| Гвинт заземлення: | нержавіюча сталь М6. Внутрішні та зовнішні по відношенню до корпусу та на кришці, в комплекті з кронштейнами проти провертання |
| Фіксуючі штанги: | електролітично оцинкована сталь |
| Ручка на кришці: | з пофарбованого алюмінію |
| Фарба: | поліестер Ral 7035 (світло-сірий) |
| Світлові індикатори: | полікарбонат, стійкий до ударів та ультрафіолетового випромінювання поліестер Ral 7035 (світло-сірий) |
| Корозійна стійкість: | стандартний алюмінієвий сплав Cortem. Пройшов випробування, необхідні стандартам EN60068-2-30 (цикли «гаряча-вологість») та EN60068-2-11 (випробування в сольовому) тумані). |
| Входи: | 2 х 3/4". У комплекті з кришкою PLG2G |
| Кабельний сальник: | для неармованого кабелю, з внутрішнім ущільненням, різьблення Ø 3/4” ISO7/1. |
| Кабель: | жовтий з масло- та хімічно стійким гумовим покриттям. Підходить для високих механічних навантажень. Довжина 8 метрів. |

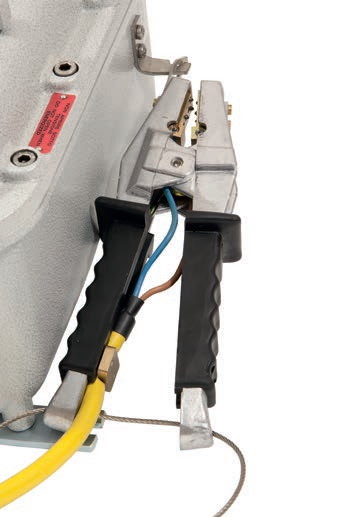

| Плоскогубці: | біполярні, литі, з алюмінію, з неопреновими ручками, губки зі сталевими наконечниками, самороз'єднуються. Просвіт - 16 мм. |
| Кронштейн утримувача захоплення: | з нержавіючої сталі. |
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ
Номінальна напруга: 230/110 В змінного або 24 В постійного струму.
Номінальна частота: макс. 50/60 Гц.
| GRD-4200 | ||
| Стан | Блок | Узгоджений |
| Струм: | 12 mA | 24 mA |
| Потужність: | 1,64 W | 4,32 W |
| Коефіцієнт потужності: | 0,57 | 0,82 |
| GRD-4200/110 | ||
| Стан | Блок | Узгоджений |
| Струм: | 22 mA | 45 mA |
| Потужність: | 1,52 W | 4,18 W |
| Коефіцієнт потужності: | 0,62 | 0,84 |
| GRD-4200/24 | ||
| Стан | Блок | Узгоджений |
| Напруга | 24 Vac \ 24 Vdc | 24 Vac \ 24 Vdc |
| Струм: | 64 mA \ 24 mA | 64 mA \ 24 mA |
| Потужність: | 1,64 W \ 4,32 W | 1,64 W \ 4,32 W |
| Коефіцієнт потужності: | 0,57\0,82 | 0,57\0,82 |
АКСЕСУАРИ / СПЕЦІАЛЬНІ ДОДАТКИ
Кабельний сальник.
Цанга PMT-B2.

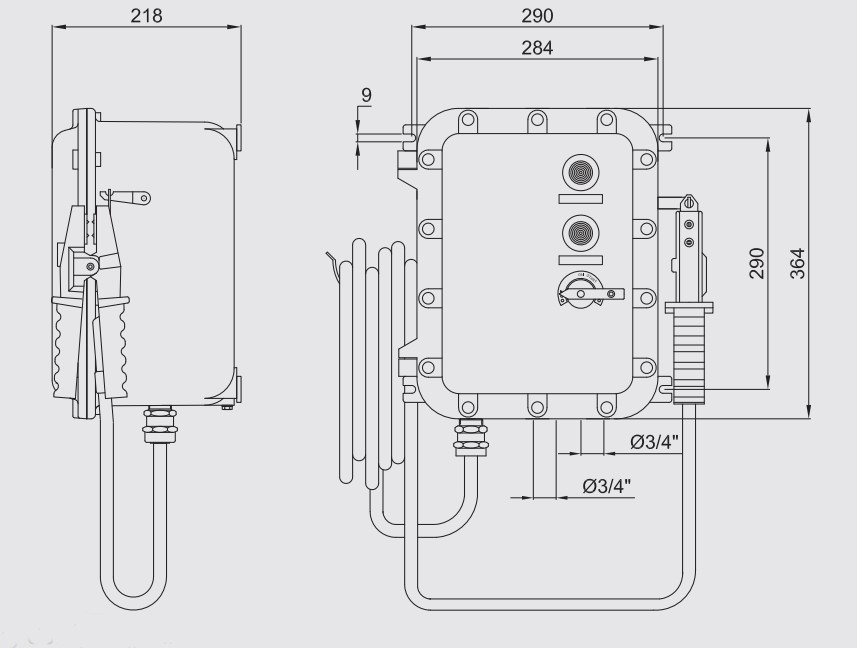

ГАБАРИТНЕ КРЕСЛЕННЯ
Розміри мм.
ТАБЛИЦЯ ВИБОРУ
| Код | Живлення | Номінальна частота | Вага, кг |
| GRD-4200 | 230 В | 50 - 60 Гц | 20 |
| GRD-4200/110 | 110 В | 50 - 60 Гц | 20 |
| GRD-4200/24 | 24 У постійний | 0 / 50 - 60 Гц | 20 |

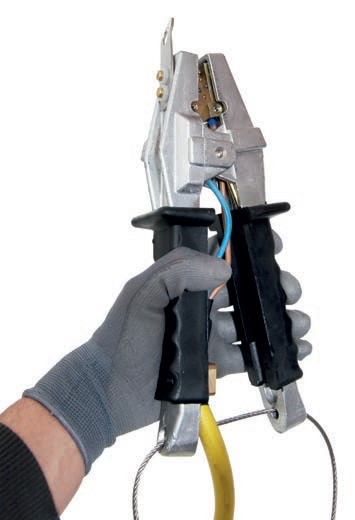

З'ЄДНУВАЛЬНИЙ ЗАТИСК
АКСЕСУАРИ НА ЗАПИТ І ЗАПЧАСТИНИ
| Вигляд | Опис | Модель | Код | Легенда |
 |
Спеціальний перемикач | GRD... | SEA10X2/12EZ16R |  |
 |
Логіка управління | GRD-4200 / GRD-4200/110 / GRD-4200/24 | LC-4200S / LC-4200S/110 / LC-4200S/24 | |
 |

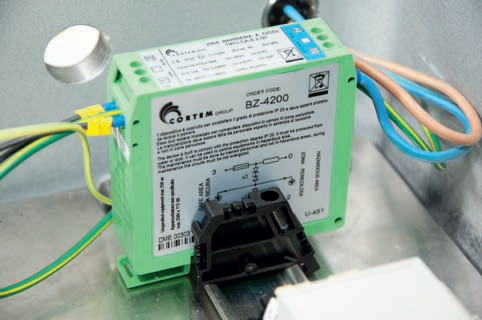

Стабілітрон | GRD... | BZ-4200 | |
 |
Затискач заземлення | GRD... | PZCC-4209 | |
 |
Жовтий кабель, 8 м | GRD... | NSSHOU-02X2,5 | |
 |
Огороджувальний кабельний сальник | GRD... | NAVB2NB |  |

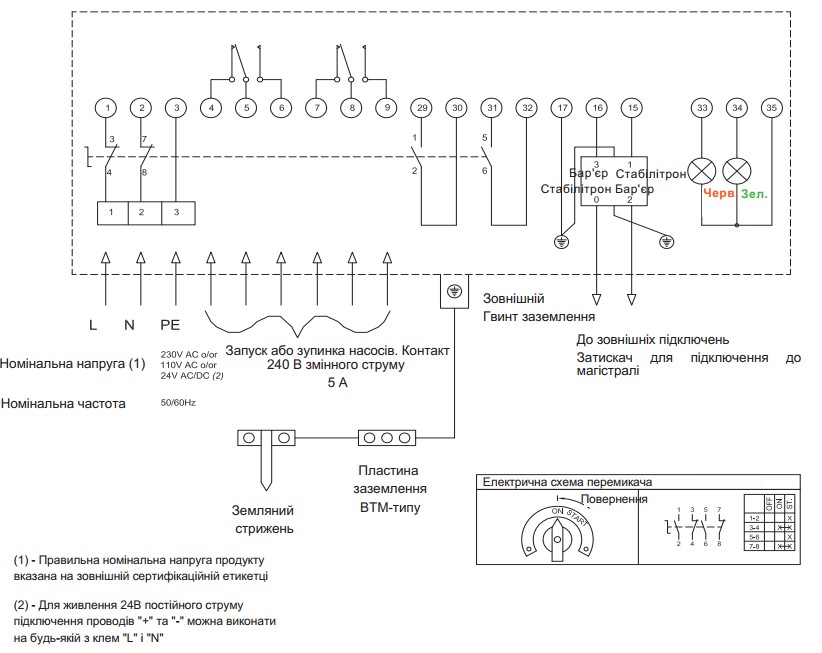

ЕЛЕКТРИЧНА СХЕМА

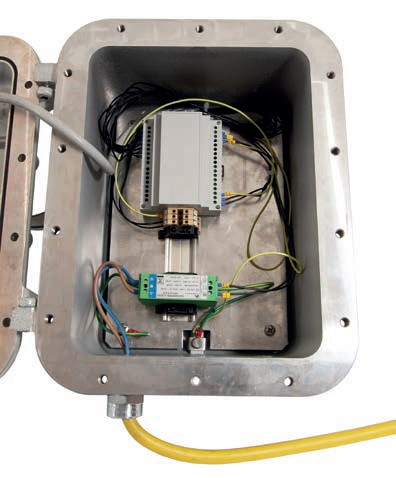

ВНУТРІШНИЙ ВИГЛЯД GRD-4200
