Лічильники для газу (ЗВГ)

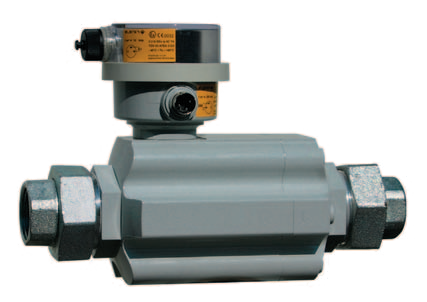

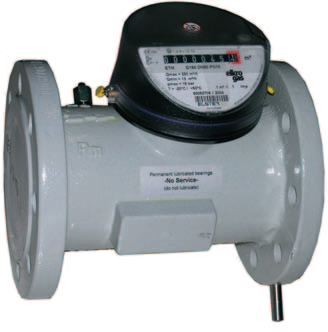

Турбінні лічильники

Ipsum
ОСНОВНІ ПАРАМЕТРИ

  • Алюмінієвий корпус

  • Встановлюється вертикальна або горизонтальна

  • Генератор імпульсів

  • Максимальний тиск 4 бар

Тип DN Q min Q max Підключення Розміри Cod.
QA mm m3/h m3/h 1 "G різьблення Длинна Высота
10 25 1,6 16 185 159 5.03.03
16 25 2 25 185 159 5.03.04
25 25 2,5 40 185 159 5.03.05
40 25 3,5 65 185 159 5.03.06
65 50 6 100 сендвіч 60 - 5.03.07
100 80 10 160 120 - 5.03.08
160 80 13 250 120 - 5.03.09
250 100 20 400 150 - 5.03.10
400 100 32 650 150 - 5.03.11

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

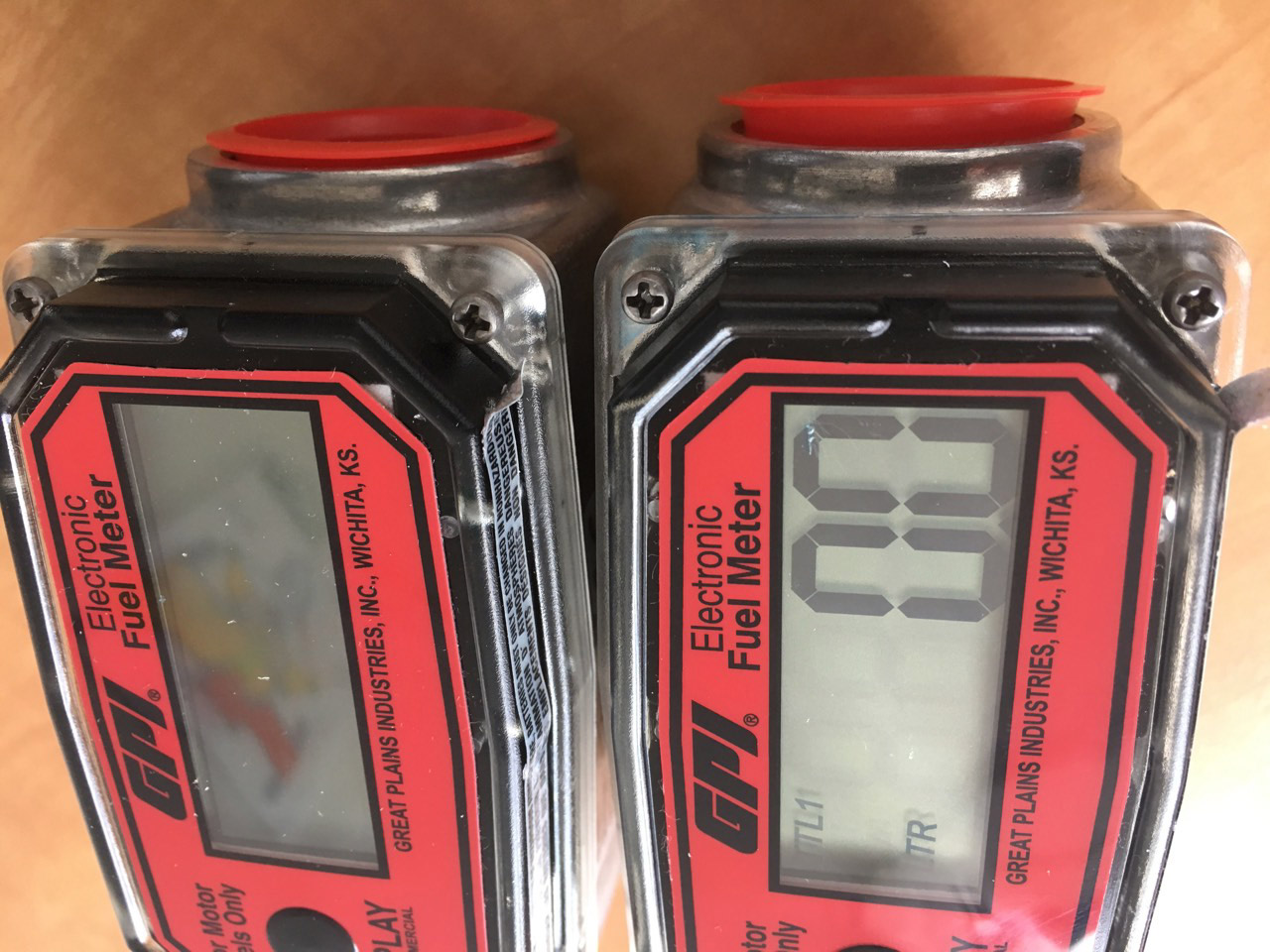

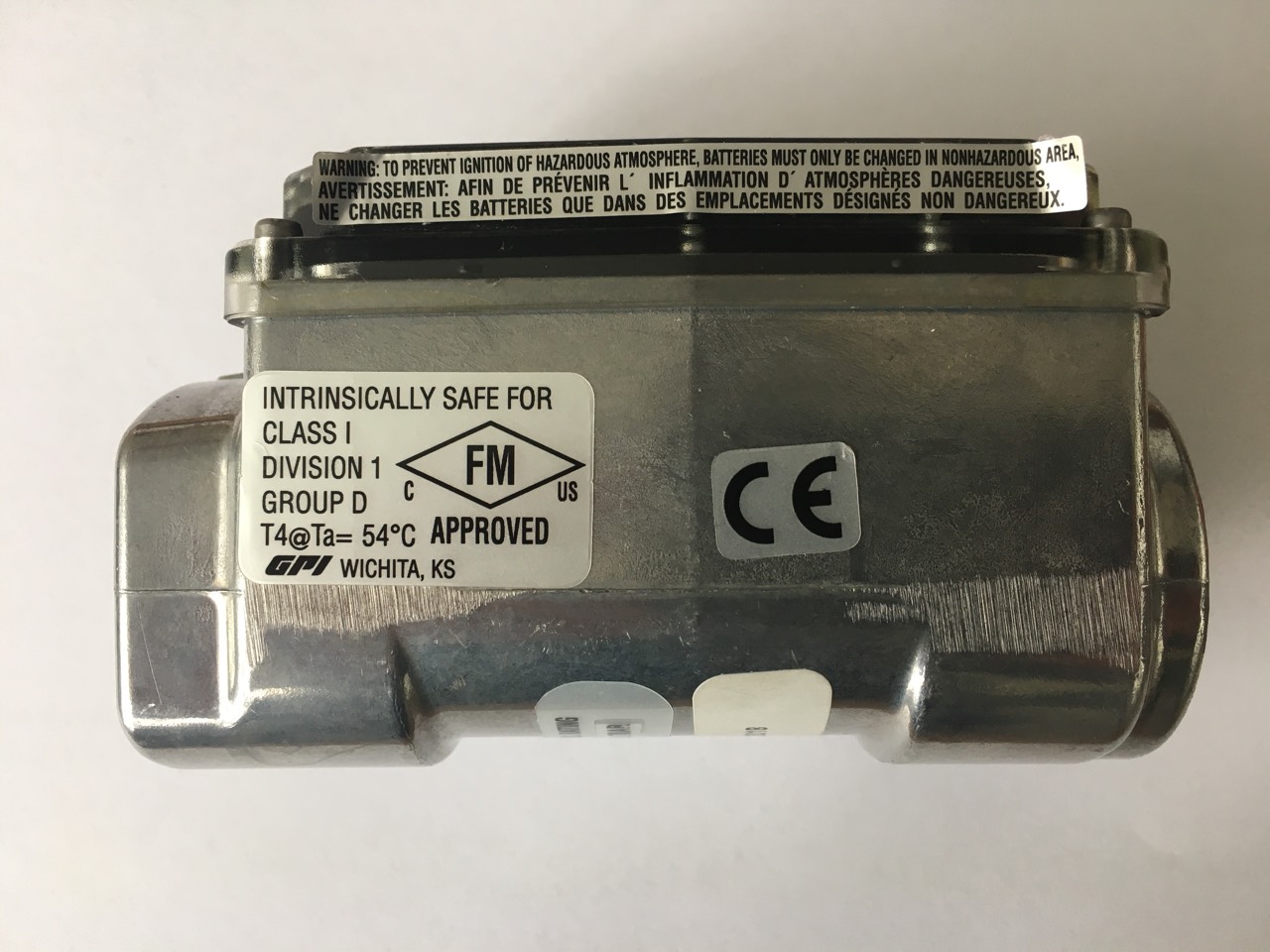

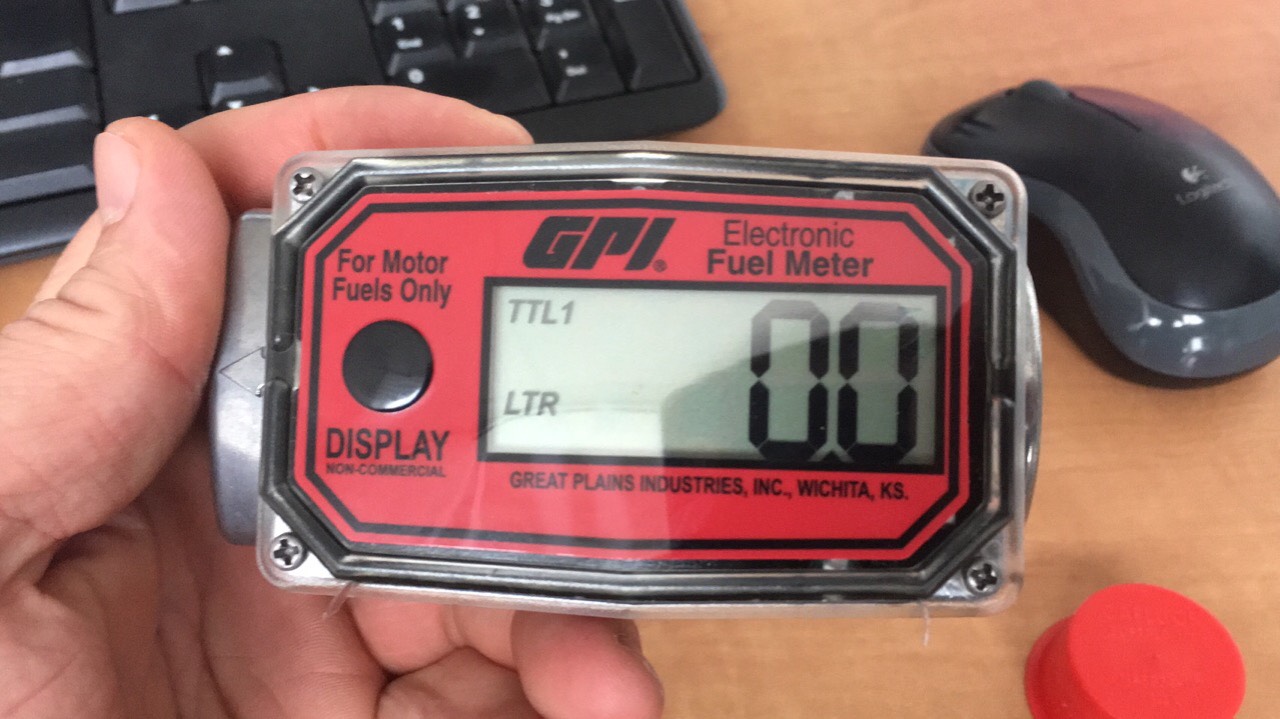

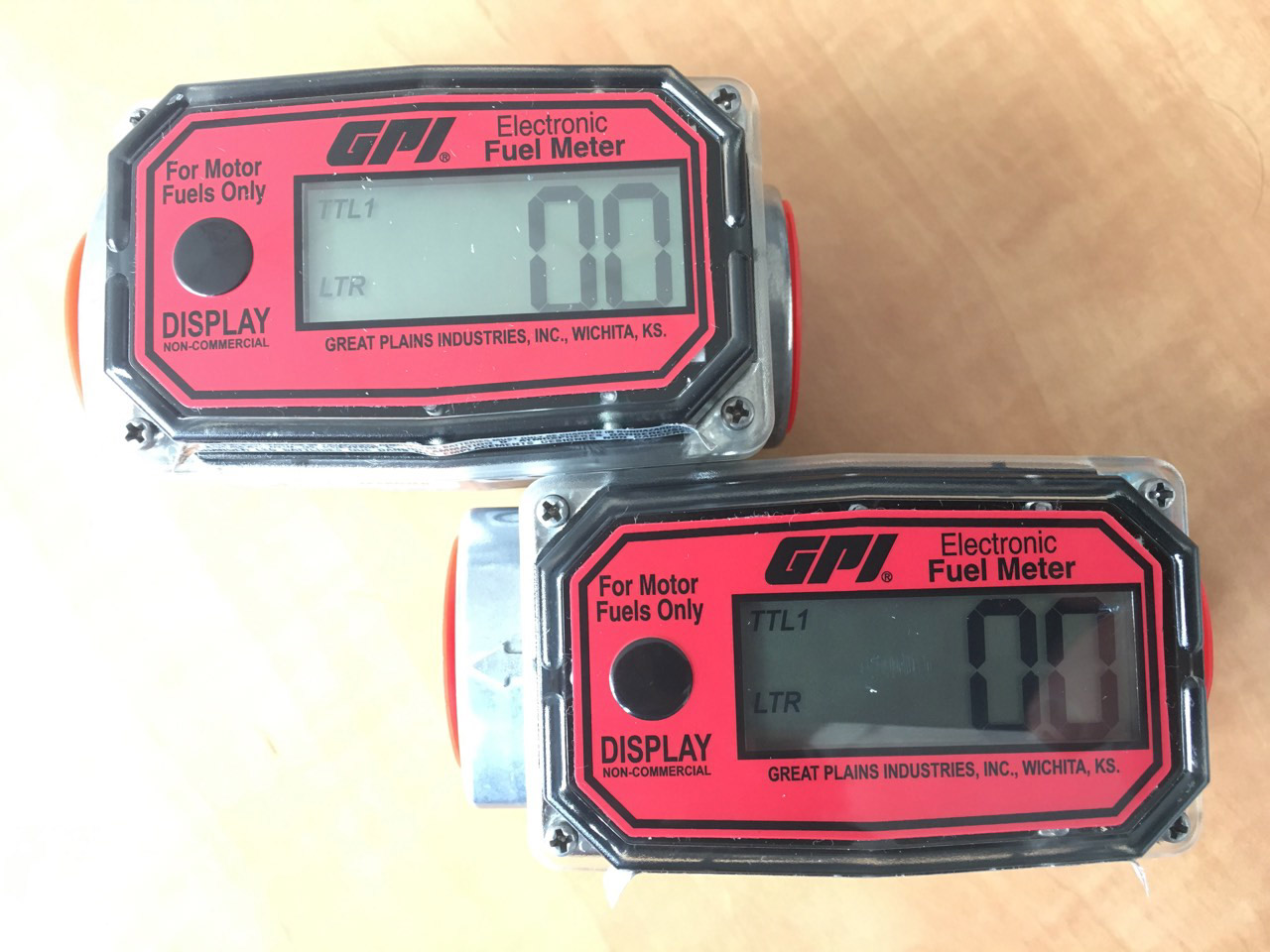

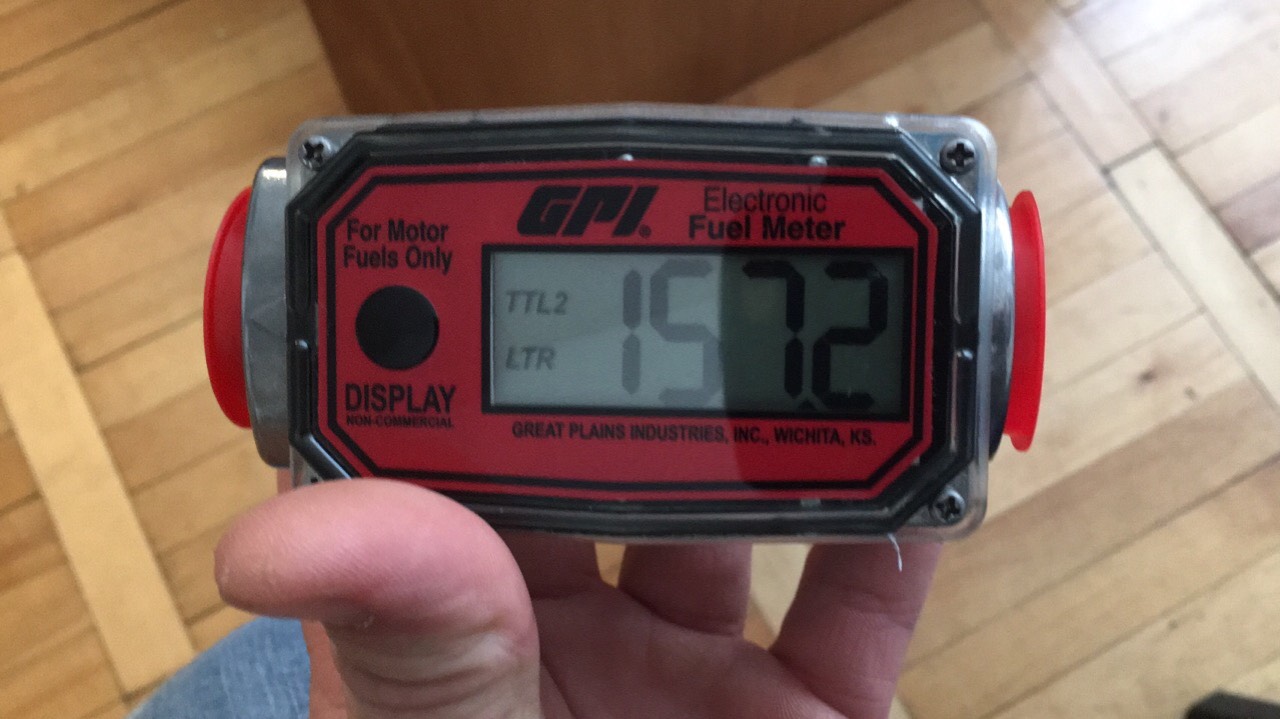

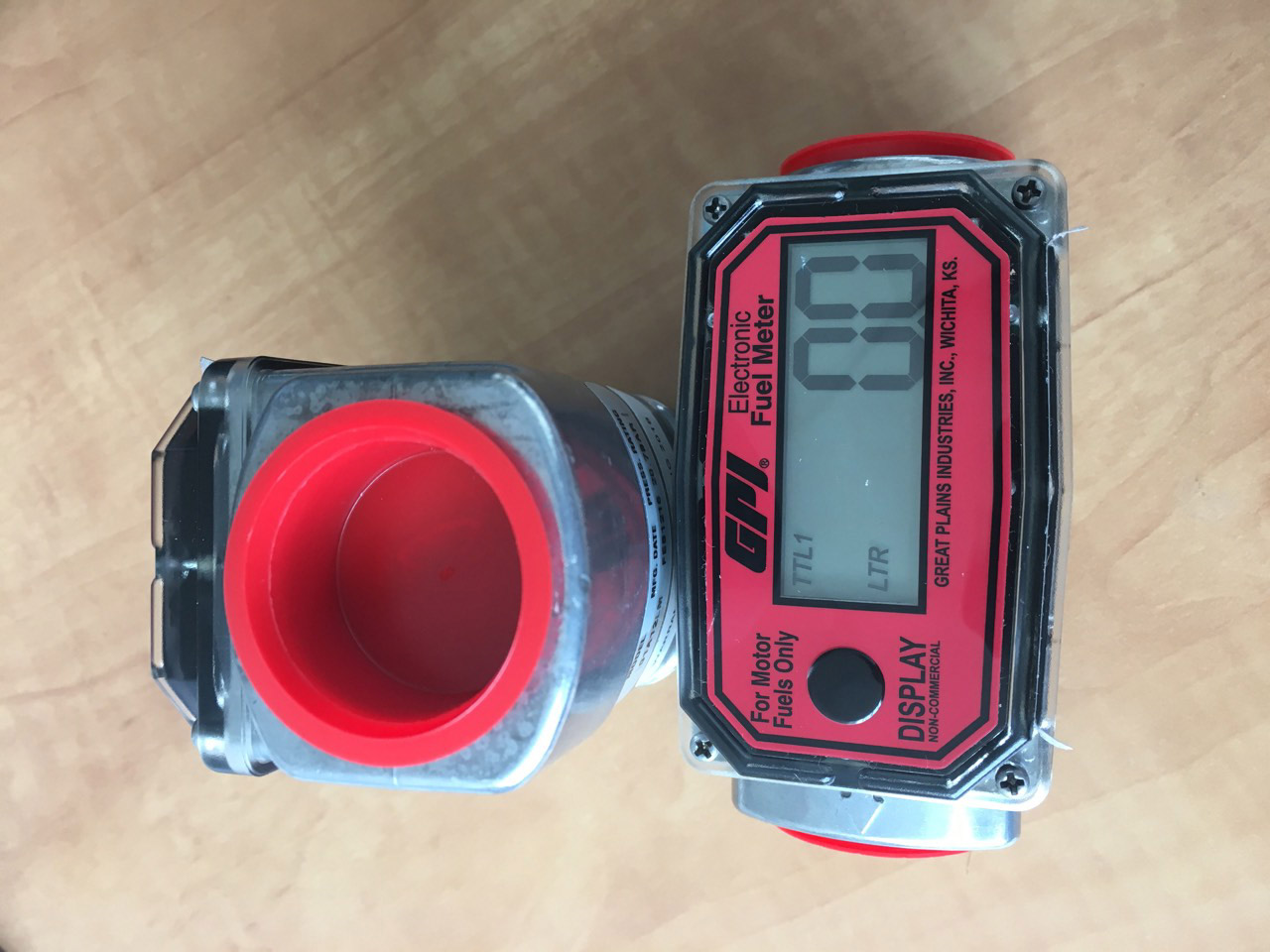

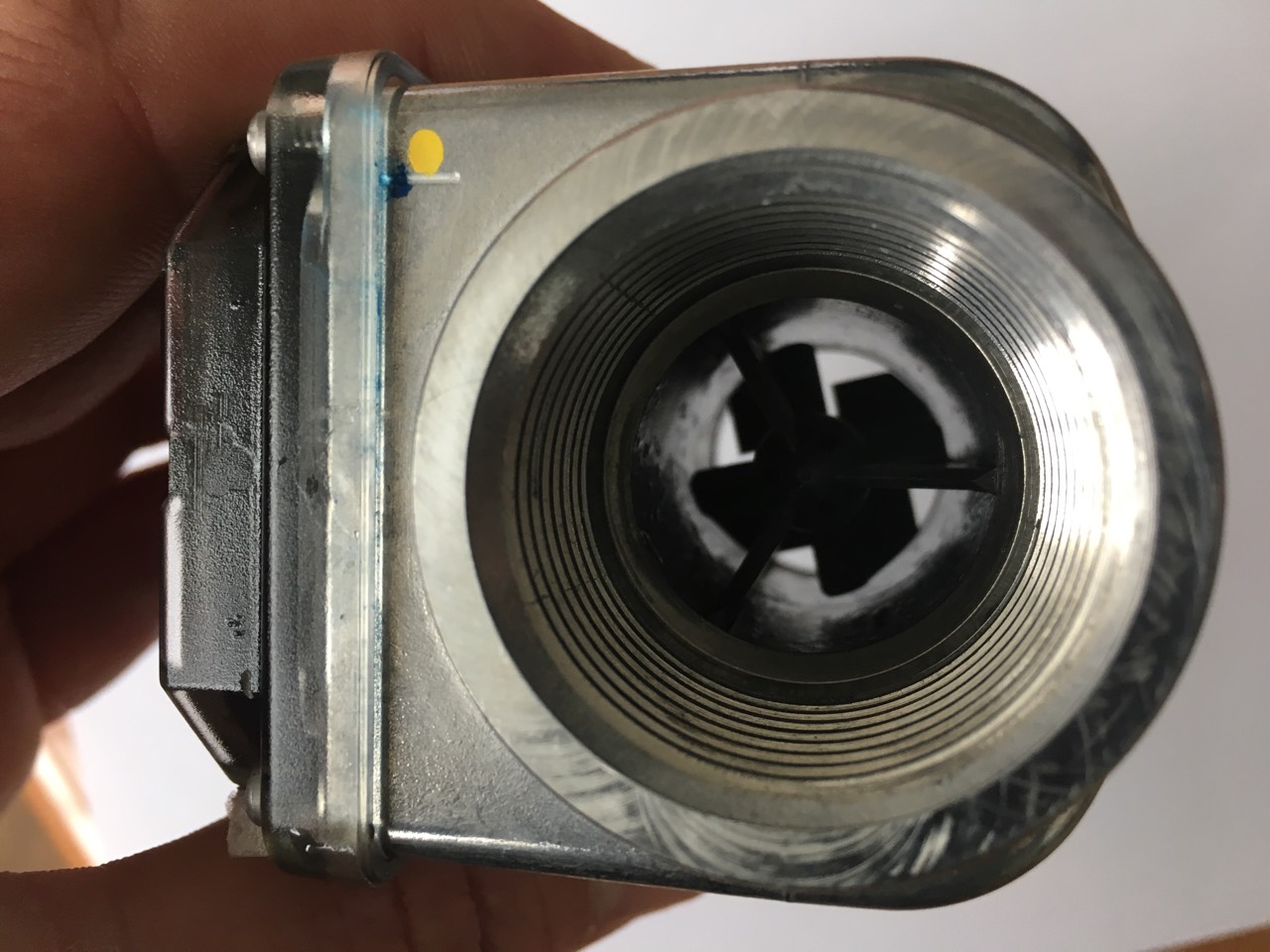

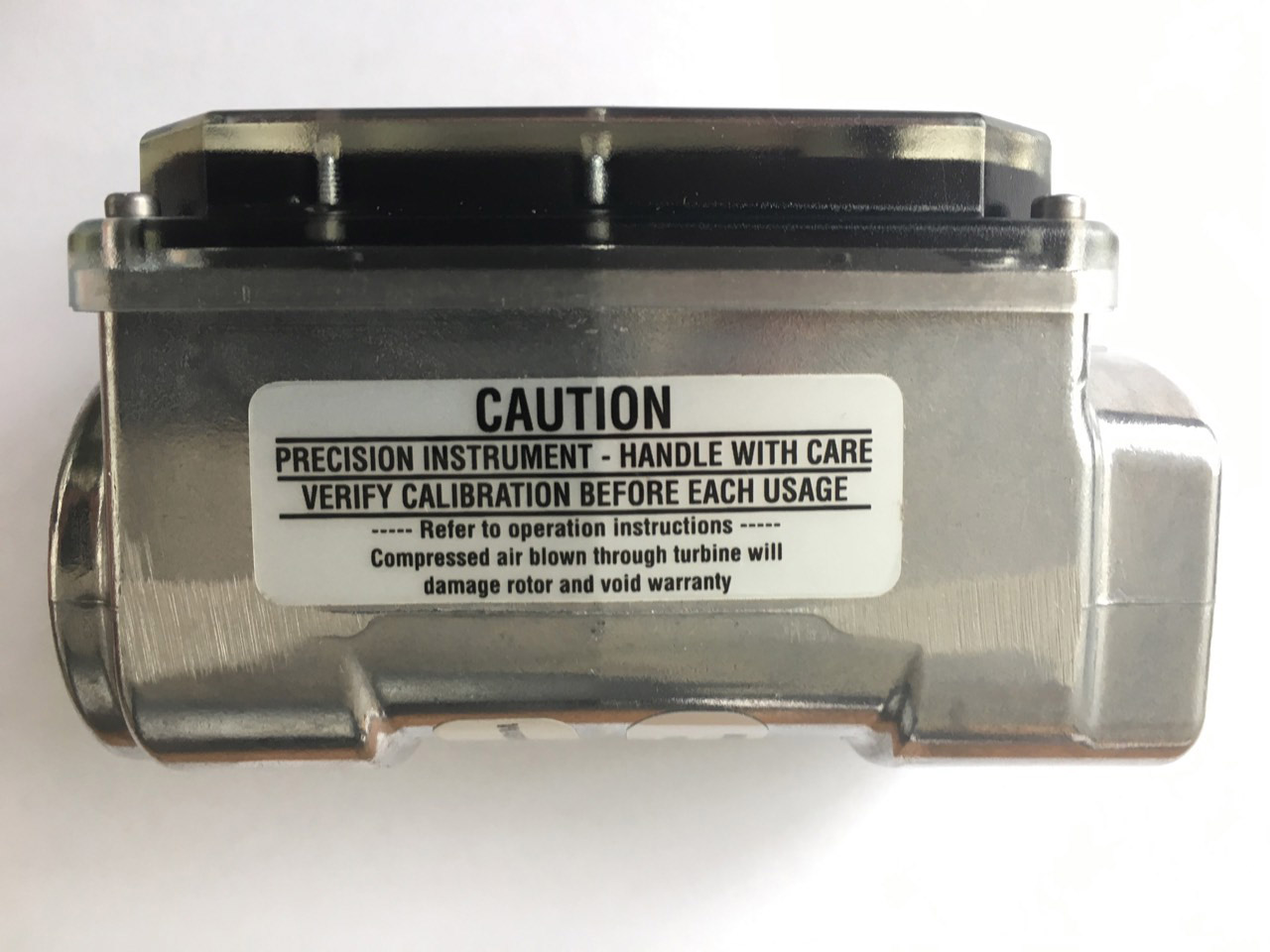

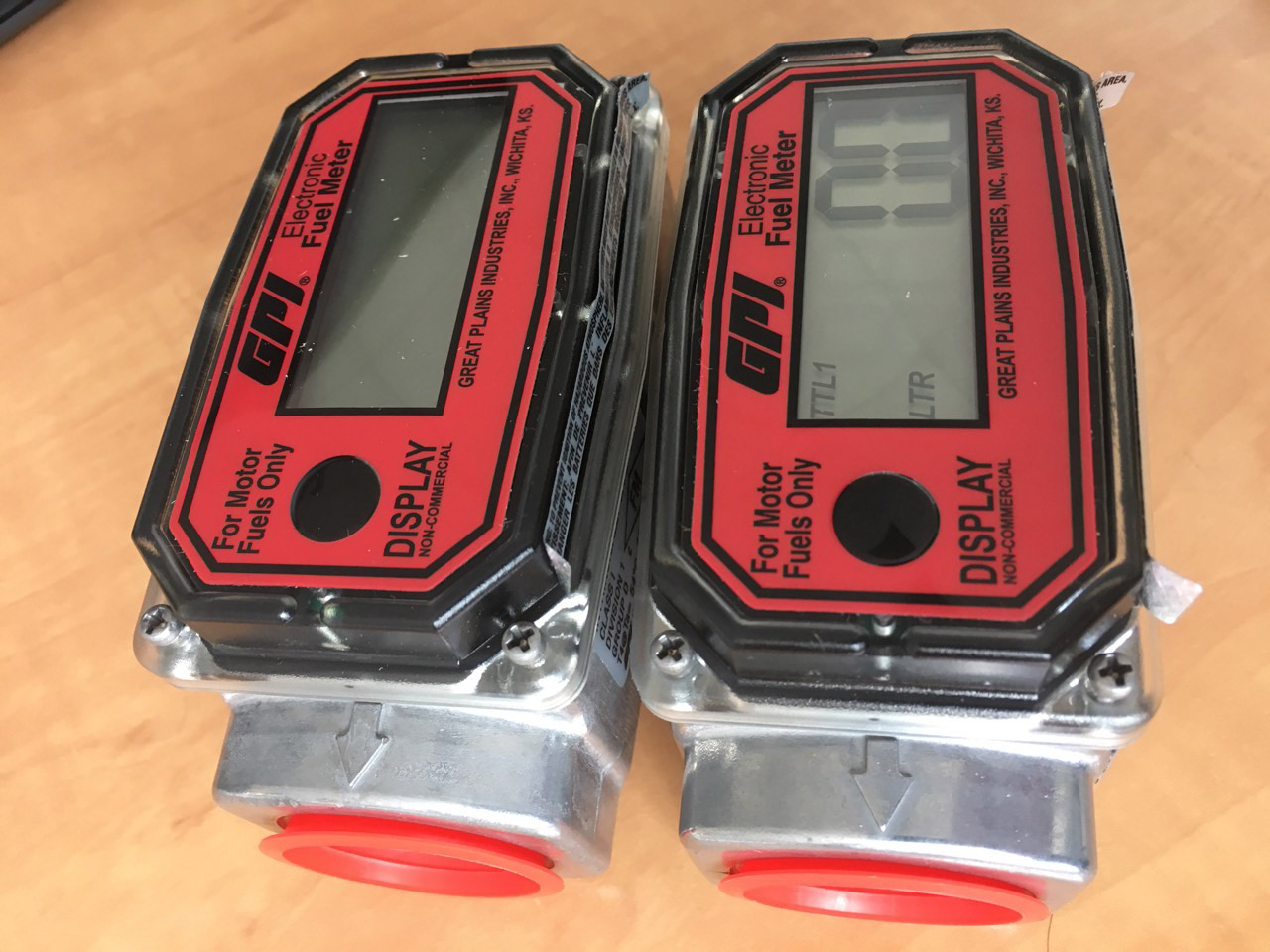

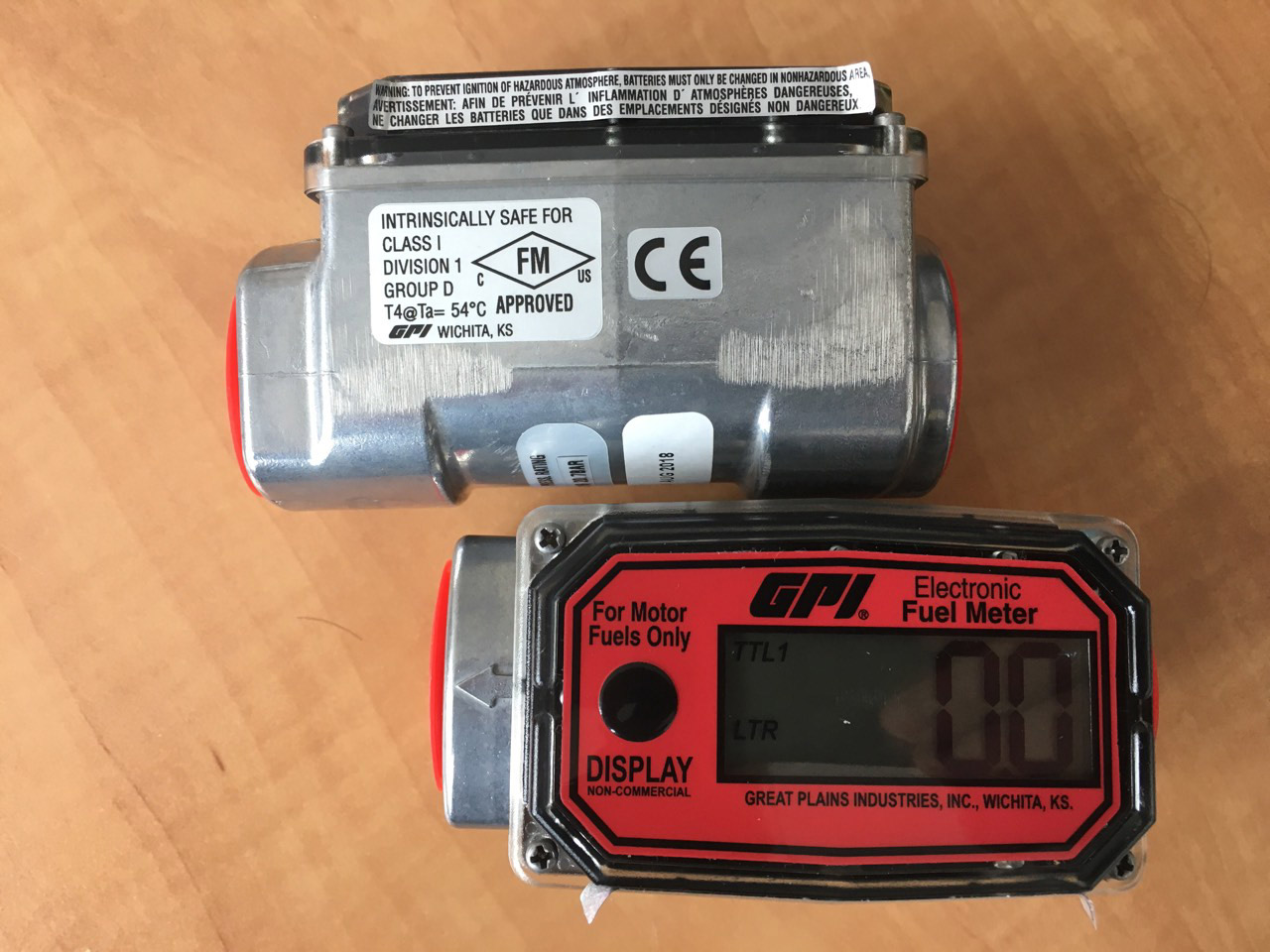

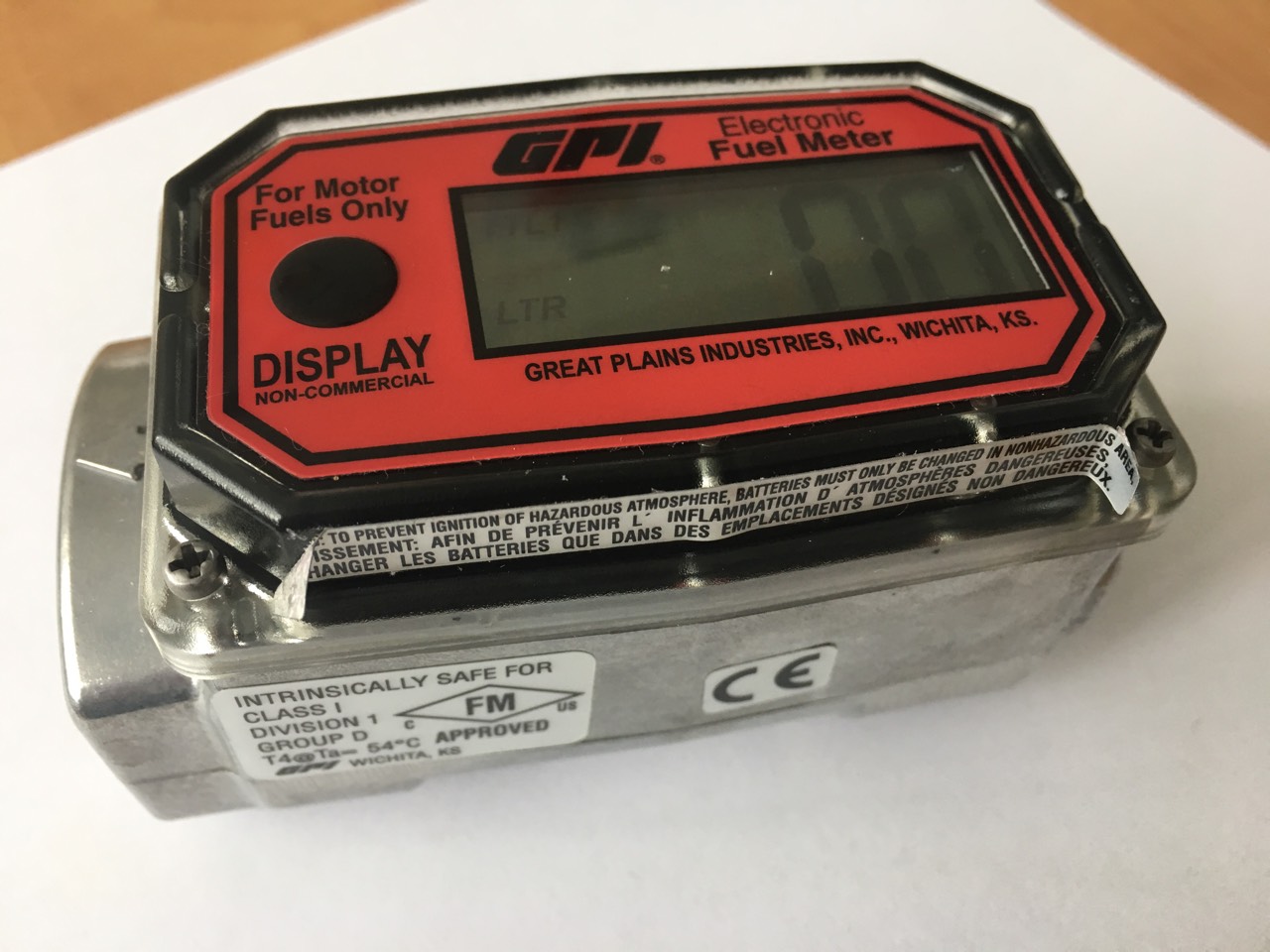

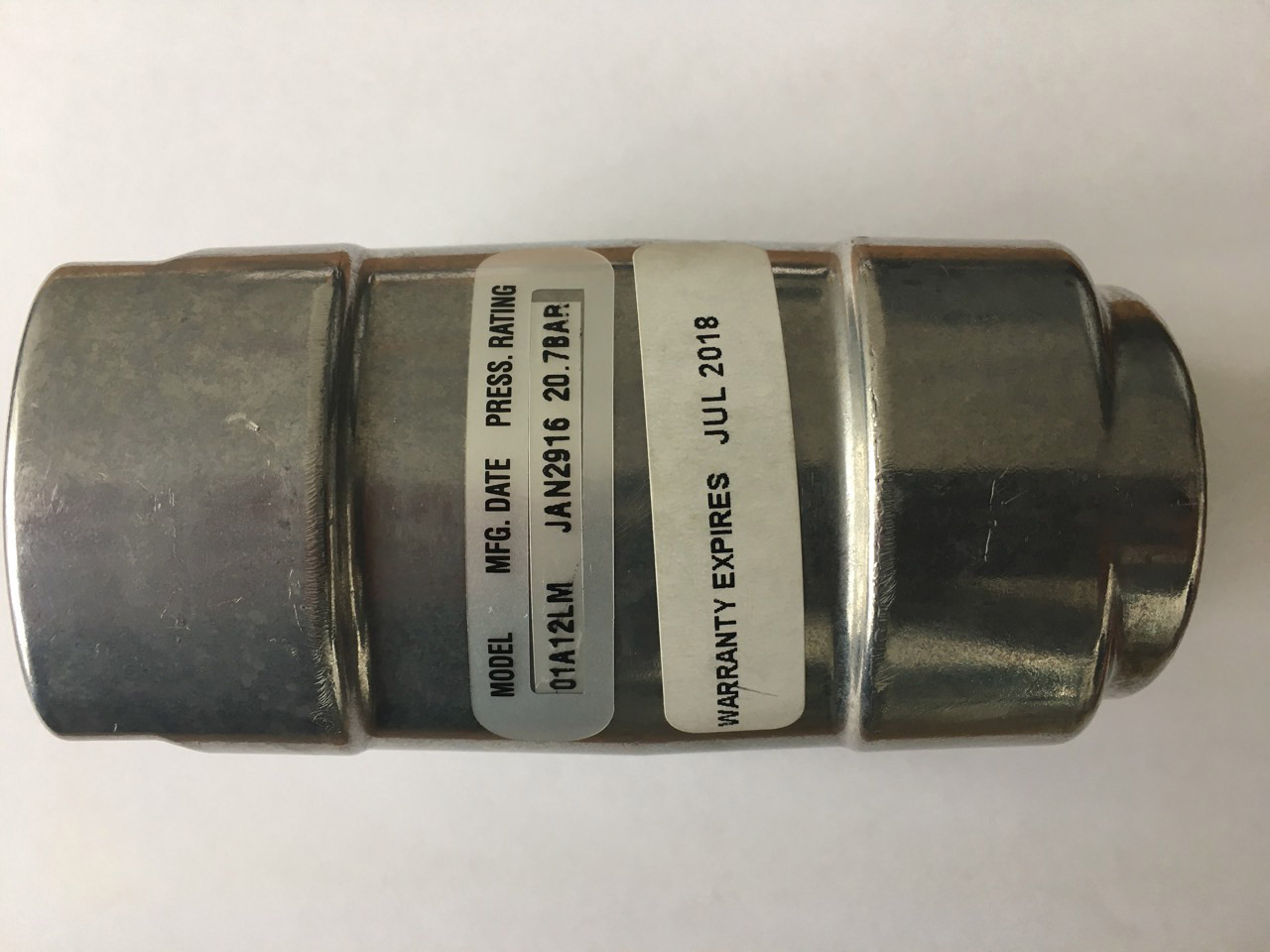

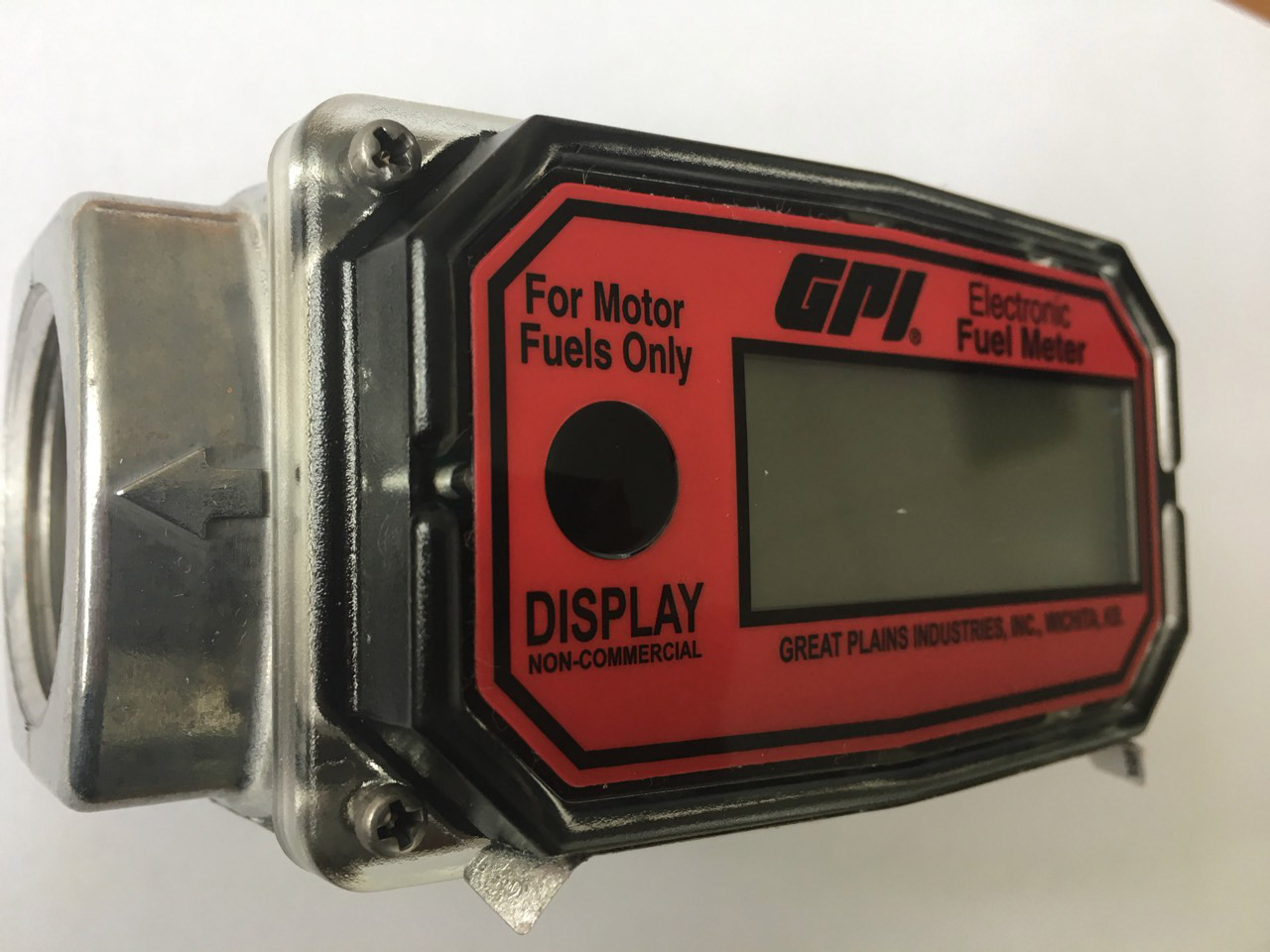

Електронний турбінний лічильник рідкої фази ЗВГ GPL 01A Series

Ipsum

Турбінний лічильник з міцним корпусом, герметично захищеною електронною схемою та 4-значним РК-дисплеєм.

Відмінно працює на будь-якому насосі або системі подачі палива.

Заводське калібрування для вимірювання:

  • бензину

  • дизельного палива

  • біо-дизельного палива

  • гасу

Серія Од. вим. Тиск Q оптимальне різьблення Матеріал Код
01А літри 20.7 бар 10-100 л/хв 1" - 1" алюміній 1.92.22
нерж. сталь 1.92.23
Точність вимірювання становить ± 5% від показань приладу
ОСНОВНІ ПАРАМЕТРИ

  • Ручне та автоматичне увімкнення/вимкнення.

  • Контрольний режим обліку з ручним обнуленням.

  • Накопичувальний режим обліку з автоматичним обнуленням при досягненні максимального значення лічильника •9999•.

  • Робоча температура середовища: - 10 + 54 °C

  • Температура зберігання: - 40 + 70 °C

  • Живлення: 2 батареї тип AAA

  • Вага: 0,9 кг

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ГАЛЕРЕЯ ПОСИЛАННЯ

Мембранний лічильник газу 4 м3

Ipsum

КОД ТОВАРУ: 5.01.10

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 4 м3/год

  • Матеріал корпусу: сталь

  • Циклічний об'єм (dmc): 3,5

  • Максимальна пропускна спроможність (м3/год): 10

  • Мінімальна пропускна спроможність (м3/год): 0,060

  • Максимальний робочий тиск: 0,5 bar

  • Температура довкілля: – 30 + 60 °C

  • Температура газу: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: 1”

  • Загальний обсяг м3: 5 цифр

  • Відповідає UNI-CIG 7987-7988

  • Розміри: Ширина-202см, Висота-230см, Глибина-165см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 6 м3

Ipsum

КОД ТОВАРУ: 5.01.12

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 6 м3/год

  • Матеріал корпусу: сталь

  • Циклічний об'єм (dmc): 3,5

  • Максимальна пропускна спроможність (м3/год): 10

  • Мінімальна пропускна спроможність (м3/год): 0,060

  • Максимальний робочий тиск: 0,5 bar

  • Температура довкілля: – 30 + 60 °C

  • Температура газу: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: 1”

  • Загальний обсяг м3: 5 цифр

  • Відповідає UNI-CIG 7987-7988

  • Розміри: Ширина-202см, Висота-230см, Глибина-165см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 10 м3

Ipsum

КОД ТОВАРУ: 5.01.15

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 10 м3/год

  • Матеріал корпусу: сталь

  • Циклічний об'єм (dmc): 3,5

  • Максимальна пропускна спроможність (м3/год): 10

  • Мінімальна пропускна спроможність (м3/год): 0,060

  • Максимальний робочий тиск: 0,5 bar

  • Температура довкілля: – 30 + 60 °C

  • Температура газу: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: 1”

  • Загальний обсяг м3: 5 цифр

  • Відповідає UNI-CIG 7987-7988

  • Розміри: Ширина-250см, Висота-320см, Глибина-218см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 16 м3

Ipsum

КОД ТОВАРУ: 5.01.17

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 16 м3/год

  • Циклічний об'єм (dmc): 6

  • Максимальна пропускна спроможність (м3/год): 16

  • Мінімальна пропускна спроможність (дм3/год): 0,1

  • Максимальний робочий тиск: 0,5

  • Точність: Qmin Q max 3%; 0,1 Qmin Q max 1,5%

  • Температура: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: 2”

  • Розміри: Ширина-405см, Висота-330см, Глибина-234см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 25 м3

Ipsum

КОД ТОВАРУ: 5.01.19

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 25 м3/год

  • Циклічний об'єм (dmc): 6

  • Максимальна пропускна спроможність (м3/год): 25

  • Мінімальна пропускна спроможність (дм3/год): 0,16

  • Максимальний робочий тиск: 0,5

  • Точність: Qmin Q max 3%; 0,1 Qmin Q max 1,5%

  • Температура: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: 2”

  • Розміри: Ширина-405см, Висота-330см, Глибина-234см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 40 м3

Ipsum

КОД ТОВАРУ: 5.01.21

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 40 м3/год

  • Матеріал корпусу: сталь

  • Циклічний об'єм (dmc): 12

  • Максимальна пропускна спроможність (м3/год): 40

  • Мінімальна пропускна спроможність (м3/год): 0,250

  • Максимальний робочий тиск: 0,5 bar

  • Температура довкілля: – 30 + 60 °C

  • Температура газу: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: 2”1/2

  • Загальний обсяг м3: 5 цифр

  • Розміри: Ширина-465см, Висота-398см, Глибина-289см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 65 м3

Ipsum

КОД ТОВАРУ: 5.01.23

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 65 м3/год

  • Матеріал корпусу: сталь

  • Циклічний об'єм (dmc): 30

  • Максимальна пропускна спроможність: (м3/год) 65

  • Мінімальна пропускна спроможність: (м3/год) 0,400

  • Максимальний робочий тиск: 0,5 bar

  • Температура довкілля: – 30 + 60 °C

  • Температура газу: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: PN 10 / DN 80

  • Загальний обсяг м3: 5 цифр

  • Розміри: Ширина-630см, Висота-645см, Глибина-382см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Мембранний лічильник газу 100 м3

Ipsum

КОД ТОВАРУ: 5.01.25

ОСНОВНІ ПАРАМЕТРИ

  • Пропускна спроможність: 100 м3/год

  • Матеріал корпусу: сталь

  • Циклічний об'єм (dmc): 30

  • Максимальна пропускна спроможність (м3/год): 100

  • Мінімальна пропускна спроможність (м3/год): 650

  • Максимальний робочий тиск: 0,5 bar

  • Температура довкілля: – 30 + 60 °C

  • Температура газу: – 20 + 50 °C

  • Діаметр з'єднання вхід/вихід: PN 10/DN 80

  • Загальний обсяг м3: 5 цифр

  • Розміри: Ширина-840см, Висота-460см, Глибина-392см

Для того щоб зробити дистанційне читання даних кожна модель лічильника оснащена магнітом передачі імпульсів (стандартне виробництво). У будь-якому випадку, можна зробити в будь-який момент встановлення на лічильниках передавачів імпульсів, не вибухаючи на них пломбу.

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Роторні лічильники

Ipsum
ОСНОВНІ ПАРАМЕТРИ

  • Зроблено відповідно до:

    • Директива CE 97/23/EC Про обладнання, що працює під тиском

    • Директива CE 94/9/EC Про відповідність вибухозахисності

    • Директива CE 71/318/EC Про відповідність вимірювальних приладів

    • Європейські правила, що застосовуються (EN 12261, AD 2000)

    • Закон Регулювання OIML R 6 e R 32

  • Для природного газу, зрідженого вуглеводневого газу.

  • Підходить для зовнішньої установки IP67 T = -20 + 70°C

  • Точність:

    • ±1% від 0,2 Qmax до Qmax

    • ±2% від Qmin до 0,2 Qmax

  • Комплектація:

    • Випромінювач імпульсів низької частоти

    • Чавунний корпус

    • Додатковий сталевий корпус

Тип DN Довжина Qmin mc/h Q mc/h Cod.
G 65 50 150 5 100 5.06.10
G 100 80 240 8 160 5.06.15
G 160 80 240 13 250 5.06.20
G 250 80 240 20 400 5.06.25
G 250 100 300 20 400 5.06.30
G 400 100 300 32 650 5.06.31
G 400 150 450 32 650 5.06.33
G 650 150 450 50 1000 5.06.35
G 1000 150 450 80 2500 5.06.40

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

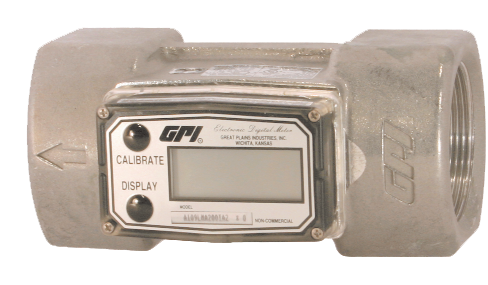

Електронний лічильник рідкої фази ЗВГ M 03

Ipsum

КОД ТОВАРУ: 1.92.231

ОСНОВНІ ПАРАМЕТРИ

  • Модель: 03

  • Матеріал: Алюміній

  • Одиниця вимірювання: Літри

  • Пропускна спроможність: 100 до 1000 л/хв

  • Калібрування заводу: +- 1.5%

  • Калібрування роботи: +-1%

  • робочий тиск: 20,7 bar

  • робоча температура: - 10 + 604 °C

  • Температура зберігання: - 40 + 150 °C

  • Приєднання різьблення: 2” - 2”

  • З ручним та автоматичним увімкненням автоматичним вимкненням

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Для обліку витрати зрідженого газу необхідні лічильники для ЗВГ. Це обладнання забезпечує внутрішньогосподарський облік при прийомі та відпустці, зберіганні, проведенні інвентаризацій, дозволяє виявити витоку, розкрадання. Також газовий лічильник можна купити для організації комерційного, товарного обліку, його дані можуть використовуватися для проведення взаєморозрахунків, ведення бухобліку.

Сфера застосування лічильників для ЗВГ

Налагодити облік витрати зрідженого газу досить складно через специфічні особливості суміші, в якій містяться рідка та парова фаза. Коливання температури, тиску супроводжуються фазовими переходами, у суміші можуть утворюватися кристалічні відкладення. Щільність обох фаз має нелінійну залежність від співвідношення пропану та бутану в ЗВГ, а також температури суміші. Парова фаза високої щільності також має враховуватися.

Лічильник для зрідженого газу або витратомір в залежності від принципу дії, пропускної спроможності може бути затребуваний:

  • газорозподільними організаціями, які займаються поставками ЗВГ на АГЗС та споживачам для заправки газгольдерів. Встановлюється на газонаповнювальній станції для обліку відпуску зрідженого газу в автоцистернах;

  • автогазозаправними станціями, встановлюється на колонках;

  • організаціями, де заправляються газові балони;

  • споживачами зрідженого газу.

Різновиди лічильників для газу

За пропускною спроможністю лічильники для ЗВГ підрозділяється на промислові, комунально-побутові та побутові. У перших пропускна спроможність перевищує 40 м3/год, у останніх – досягає 10 м3/год, у комунально-побутових знаходиться в діапазоні між цими двома значеннями.

Для обліку витрати та споживання газу застосовуються витратоміри та лічильники, які поділяються на масові, об'ємні та змінного перепаду тиску. Робота лічильника для газу може бути заснована на:

  • гідродинамічні методи;

  • різних фізичних явищ;

  • особливі методи;

  • безперервний рух тіла.

Для ЗВГ переважно застосовуються об'ємні лічильники. Об'ємний лічильник для зрідженого газу може здійснювати прямий або опосередкований вимір. До першого типу відносяться діафрагмові (мембранні) та ротаційні (роторні) лічильники, до другого – турбінні.

У мембранному лічильнику для газу вимірювальні камери розділені рухомими перегородками, що переміщуються під тиском газу. Підраховується кількість переміщень мембран (робочих циклів) та множиться на об'єм газу, що витісняється за один цикл. Цей об'єм дорівнює сумарному об'єму камер.

Роторний об'ємний лічильник також відноситься до камерних, в камері співвісно розташовані два восьмиподібні ротори. Під час руху газу виникає різниця тисків на вході та виході, ротори обертаються, один з них пов'язаний з лічильним механізмом, який фіксує кількість обертів.

Турбінний лічильник для зрідженого газу є відрізком труби з фланцями, всередині якого встановлено вузол турбіни. У ньому під впливом потоку газу обертається колесо, чим більший обсяг газу проходить через вузол турбіни, тим вищою є швидкість обертання колеса. Кількість обертів фіксує лічильний механізм.

Сучасний різновид лічильника для газу – електроннопрохідний, з дисплеєм, на якому відображаються всі дані. За компактних розмірів він відрізняється високою точністю показників. Такий газовий лічильник купити пропонує компанія TESTRITE, також в асортименті представлені мембранні, турбінні та роторні лічильники для ЗВГ з різною пропускною здатністю.
