Електромагнітні клапани для газу

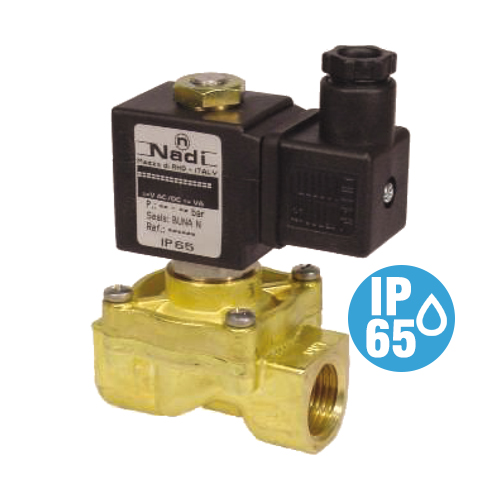

З роз'ємом EN 175301-803 (ex DIN43650)

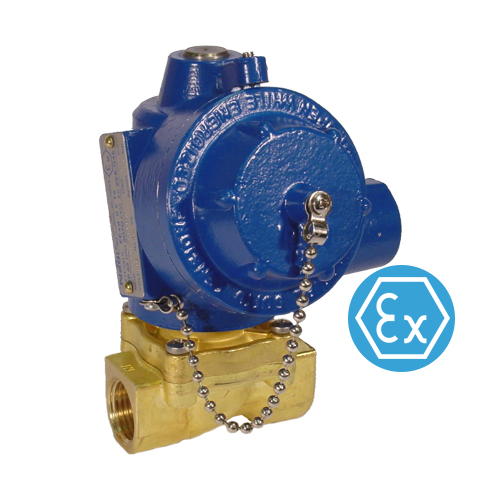

II 1G /2 GD Ex-d c IIB или IIC IP67

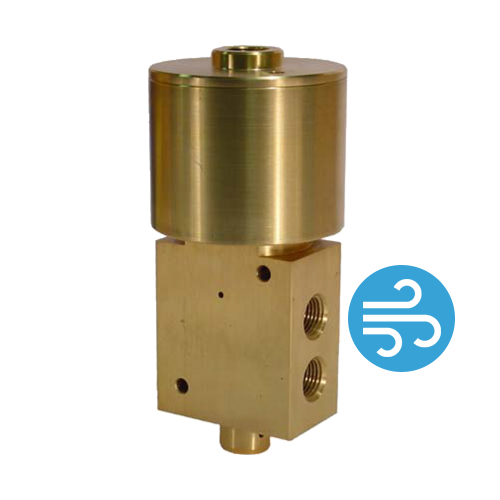

клапани керовані повітряним тиском


Електромагнітний газовий клапан широко застосовується в промислових та побутових цілях. Цей різновид запірно-регулюючої арматури дозволяє дистанційно керувати подачею газу на обладнання, побутові прилади та автоматично припиняти її у разі витоку.

Принцип дії електромагнітного газового клапана

Електромагнітний клапан для газу включає соленоїдну котушку. За відсутності напруги на вході вона знеструмлена. Мембрана або поршень, рухомий елемент клапана, який перекриває канал між вхідним та вихідним штуцерами, утримується на місці пружним плунжером, газ не проходить. Коли котушка активується, під впливом магнітного поля якір втягується в неї і надає руху плунжер і шток з мембраною або поршнем. Отвір клапана відкривається, відбувається подача газу. Змінюючи напругу, можна регулювати ступінь відкриття каналу та подачу газу.

Електромагнітний клапан для газу встановлюється на ділянці газопроводу після газового вентиля перед газоспоживаючим промисловим обладнанням або побутовим приладом (плитою, духовкою, колонкою, опалювальним котлом). Електромагнітний клапан для зрідженого газу використовується у системах автономного газопостачання, є моделі для встановлення на балон.

Різновиди електромагнітних газових клапанів

Електромагнітні клапани для природного газу або ЗВГ поділяються на безліч різновидів за різними критеріями:

  • по робочому положенню – нормально відкриті (канал відкритий за відсутності струму) та нормально закриті (без напруги клапан закритий). Перші застосовуються в системах, де газ перекривається лише в екстрених випадках, другі потрібні в побуті. Також існують універсальні моделі, становище яких задається користувачем;

  • за принципом руху затвора - прямої дії, затвор управляється тільки сердечником, і непрямого, приводити замикаючий елемент в рух може сама маса робочого середовища. Така конструкція електромагнітного клапана для газу зручна в промислових системах з великим потоком;

  • за кількістю ходів – двоходові, з вхідним та вихідним отворами, триходові, з додатковим вихідним отвором, чотириходові, з трьома вихідними, можливістю підключення додаткових систем.

Також електромагнітний клапан для зрідженого газу може мати іскробезпечне, вибухозахищене виконання, бути стійким до агресивних зовнішніх умов (висока вологість, перепади температур, пряме сонячне проміння). Побутові та промислові електромагнітні клапани для газу розрізняються робочим тиском, потужністю електроживлення, способом приєднання (різьбове, фланцеве).

Купити електромагнітний клапан для зрідженого газу

Компанія TESTRITE пропонує триходовий електромагнітний клапан для ЗВГ Versa ESM-3302. Клапан прямої дії призначений для роботи з рідкою та паровою фазами зрідженої пропан-бутанової суміші та інших вуглеводневих газів. Корпус із нержавіючої сталі робить клапан стійким до агресивних середовищ, епоксидне покриття котушки, нітрилове та фторвуглецеве ущільнення забезпечують високий ступінь герметичності. Клапан з діафрагмовим затвором витримує тиск 10,3 бар, може експлуатуватись у широкому температурному діапазоні, відрізняється солідним робочим ресурсом. Простота монтажу та сервісного обслуговування також відносяться до переваг цієї моделі. Може комплектуватись кнопкою ручного керування.
