Кульовий кран для підземних магістралей DN 1" - 10"
ОСНОВНІ ПАРАМЕТРИ
-
Переріз: прохідний
-
Поверхневий захист: епоксидна смола
-
Корпус: ASTM A 105/UNI Fe 510
-
Закінчення: ASTM A 105
-
Сфера: ASTM A 182F6/ASTM A 743 CA15
-
Стержень: ASTM 182 F6
-
Посадка: PTFE + 15% vetro
-
Антистатичні з'єднання: AISI 316
-
Кільце ущільнювача штока: VITON
-
Вогнестійка прокладка: GRAFOIL
Використовується для: 6 "- 8" - 10 "- 12"

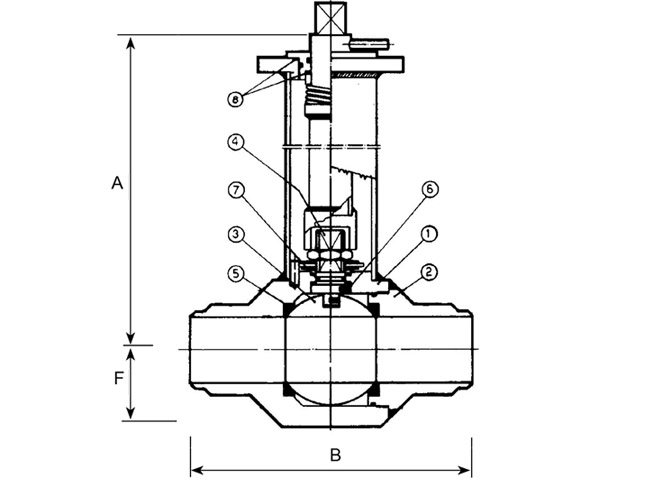

| DN | 1” | 1”1/2 | 2” | 2”1/2 | 3” | 4” | 5” | 6” | 8” | 10” |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 770 | 770 | 770 | 780 | 780 | 800 | 840 | 860 | 880 | 925 |
| B | 165 | 191 | 216 | 242 | 283 | 305 | 381 | 458 | 521 | 559 |
| F | 30 | 42 | 53 | 66 | 74 | 98 | 120 | 125 | 250 | 285 |
| вес | 10 | 14 | 16,7 | 26 | 36,7 | 42,2 | 70 | 110 | 174 | 362 |
| cod. | 3.20.04 | 3.20.06 | 3.20.07 | 3.20.08 | 3.20.09 | 3.20.10 | 3.20.11 | 3.20.12 | 3.20.13 | 3.20.14 |
Вартість: вартість уточнюйте
