Рукава високого тиску
Рукава SEMPERIT для зріджених вуглеводневих газів (пропан бутан).
Застосування:
Рукав для зрідженого газу, для заправки та спорожнення стаціонарних, автотранспортних засобів, залізничних цистерн згідно з EN 1762:2007.
Технічні характеристики:
-
Температурний режим: -30°C/+70°C для зрідженого газу (+90°C для палива).
-
Запас міцності: 4 : 1 (перевіряється чотириразовим перевищенням робочого тиску протягом 5 хвилин.)
-

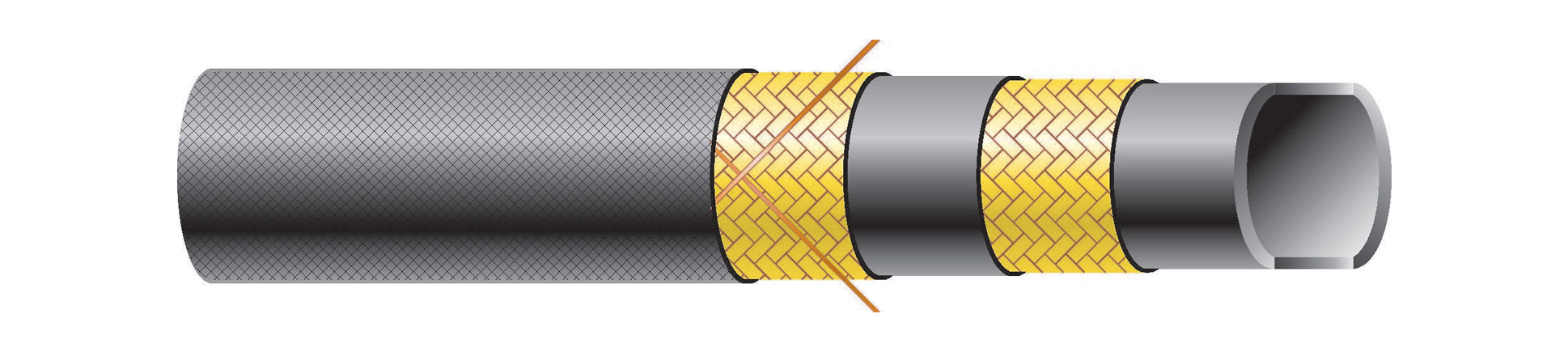

Внутрішній шар: NBR спеціальний, чорний, гладкий, електропровідний.
-
Армування: Тканинне посилене обплетення (номінальний діаметр більше 3 дюймів, навивка), два перехресні мідні дроти
-
Зовнішній шар: CR, чорний, електропровідний, зносостійкий, маслостійкий, стійкий до атмосферного впливу, відбиток від текстильного бандажу, прошитий.
-
Позначення: безперервне помаранчеве маркування:
-
SEMPERIT S TM3-D Flssiggas/l LPG/Oil
-
Tankmeister® 3 PN 25 bar EN 1762, DIN-DVGW
-
-
NG-4621BO0255 також, як і вибите маркування:
-
„SEMPERIT S EN 1762:2007 TM3-D D NW PN 25 Квартал/рік.
-
Показник:
-
Застосовується як рукав, що намотується.
-
Газонепроникний зовнішній шар перевірено за ISO 4080:1995 Метод 1.
-
Стандарти/допуски:
-
EN 1762:2007, DVGW NG-4621BO0255.
Примітки:
-
Модернізована конструкція TM3.
-
Покращена газонепроникність за ISO 4080 Метод 1.
4 Асортимент:
| АРТИКУЛ ТОВАРУ | Внутр. діаметр в | Товщ.ст. мм | Зовнішній діаметр мм | Роб. тиск. (макс.) бар | Посилення. | Радіус виг. в (хв.) mm | Маса прибл. kg/m | Довжина бухти (макс.) m | |
|---|---|---|---|---|---|---|---|---|---|
| мм | дюйми | ||||||||
| 481-051-960 | 19 | 3/4 | 6 | 31 | 25 | 2 | 150 | 0,65 | 40 |
| 481-052-560 | 25 | 1 | 6,5 | 38 | 25 | 2 | 200 | 0,8 | 40 |
| 481-053-260 | 32 | 1 1/4 | 6,5 | 45 | 25 | 2 | 250 | 1,05 | 40 |
| 481-053-870 | 38 | 1 1/2 | 7 | 52 | 25 | 2 | 320 | 1,3 | 40 |
| 481-055-080 | 50 | 8 | 66 | 25 | 2 | 400 | 1,9 | 40 | |
| 481-057-590 | 75 | 9 | 93 | 25 | 4 | 650 | 2,95 | 40 | |
| 481-050-010 | 100 | 10 | 120 | 25 | 4 | 800 | 4,5 | 40 | |

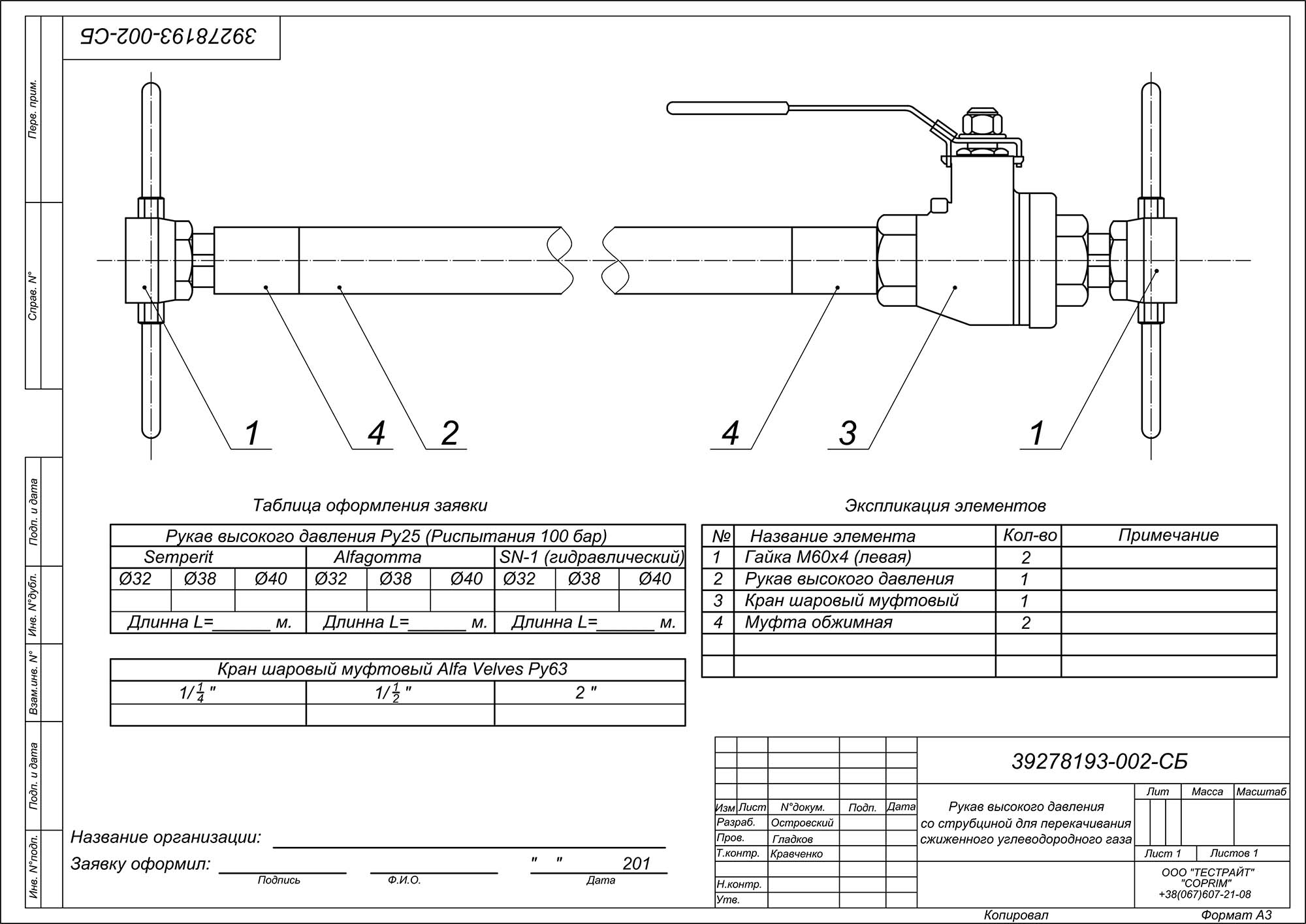

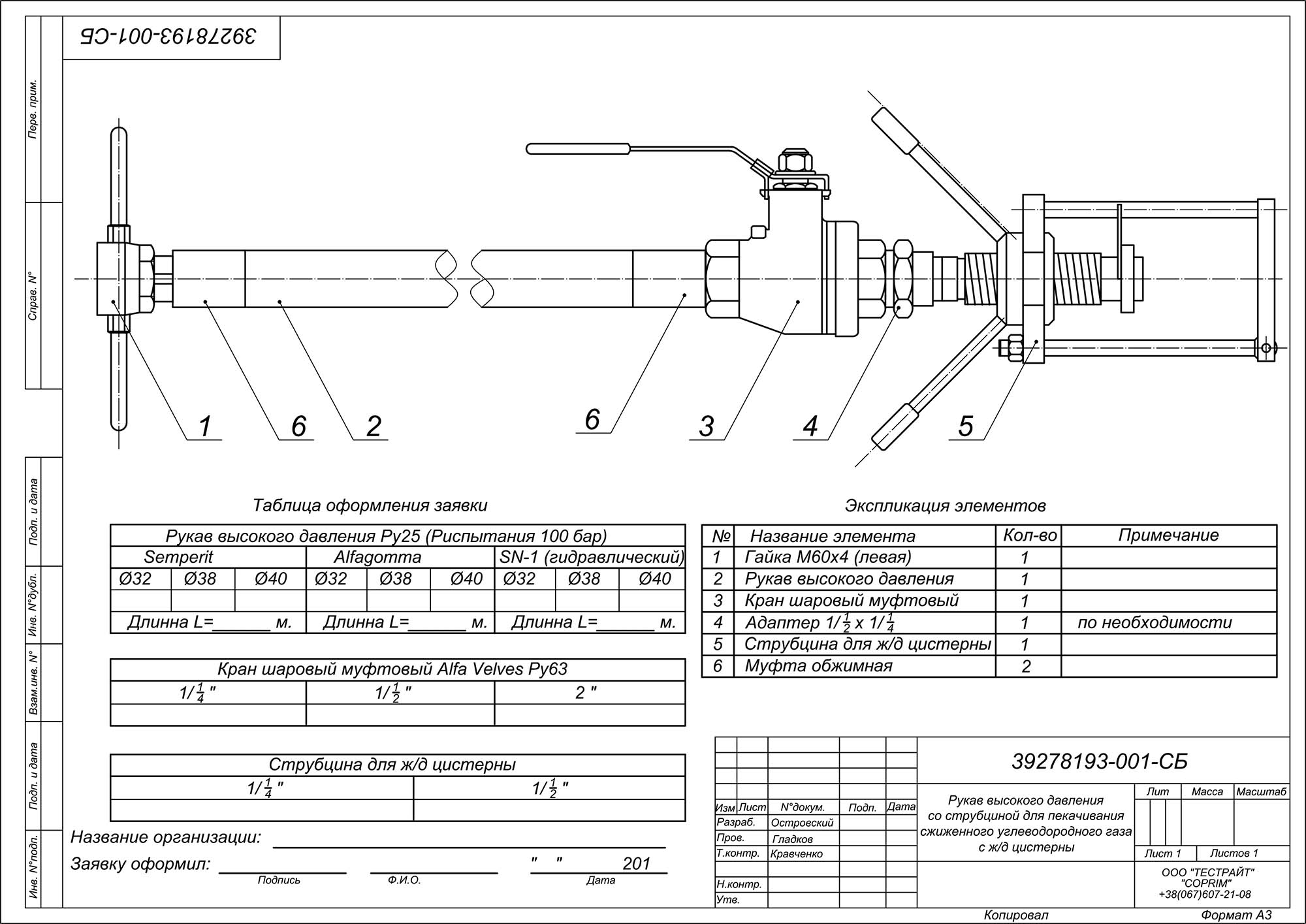

Готове рішення

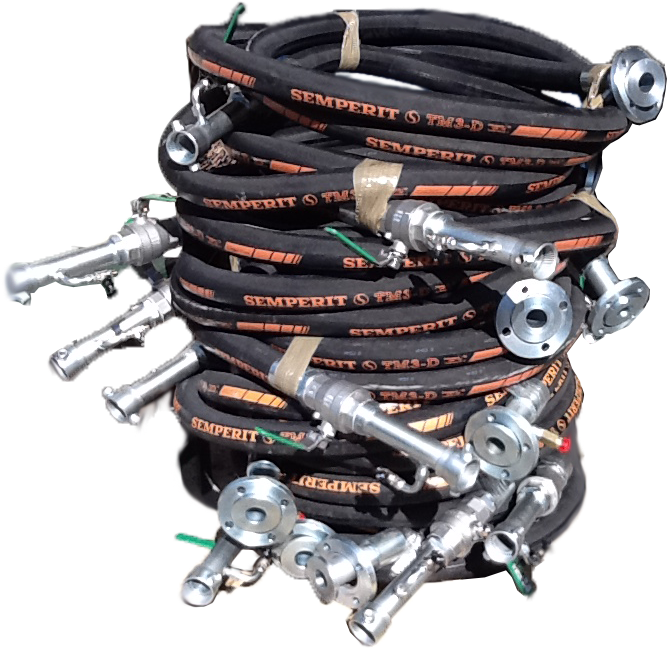

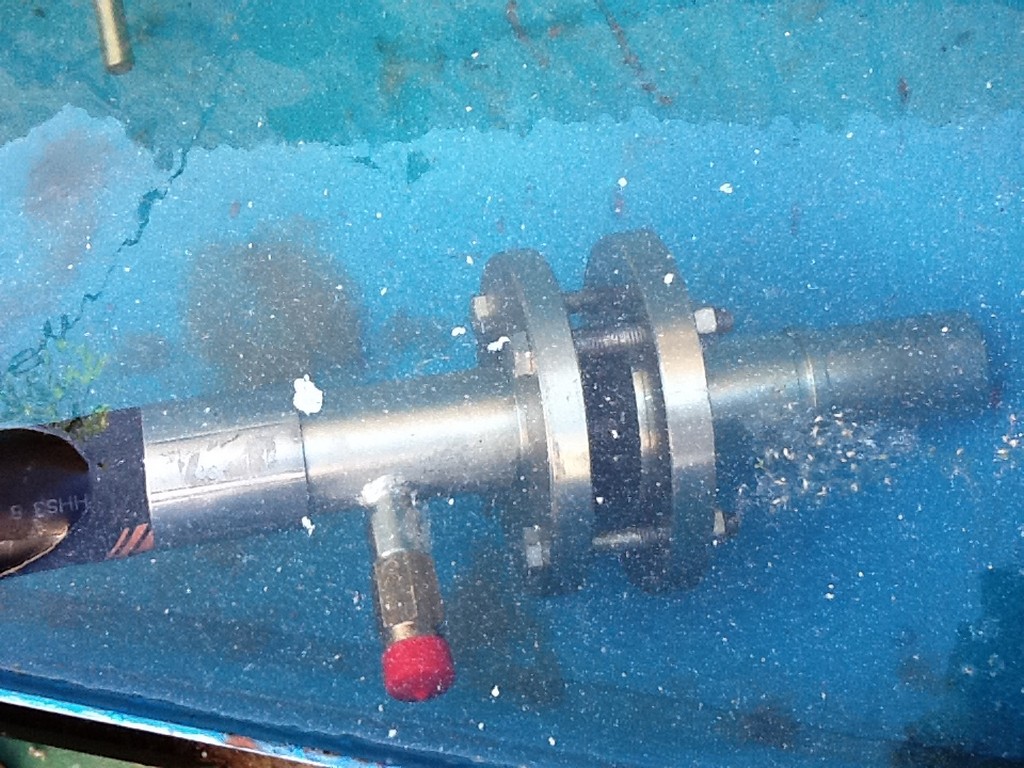

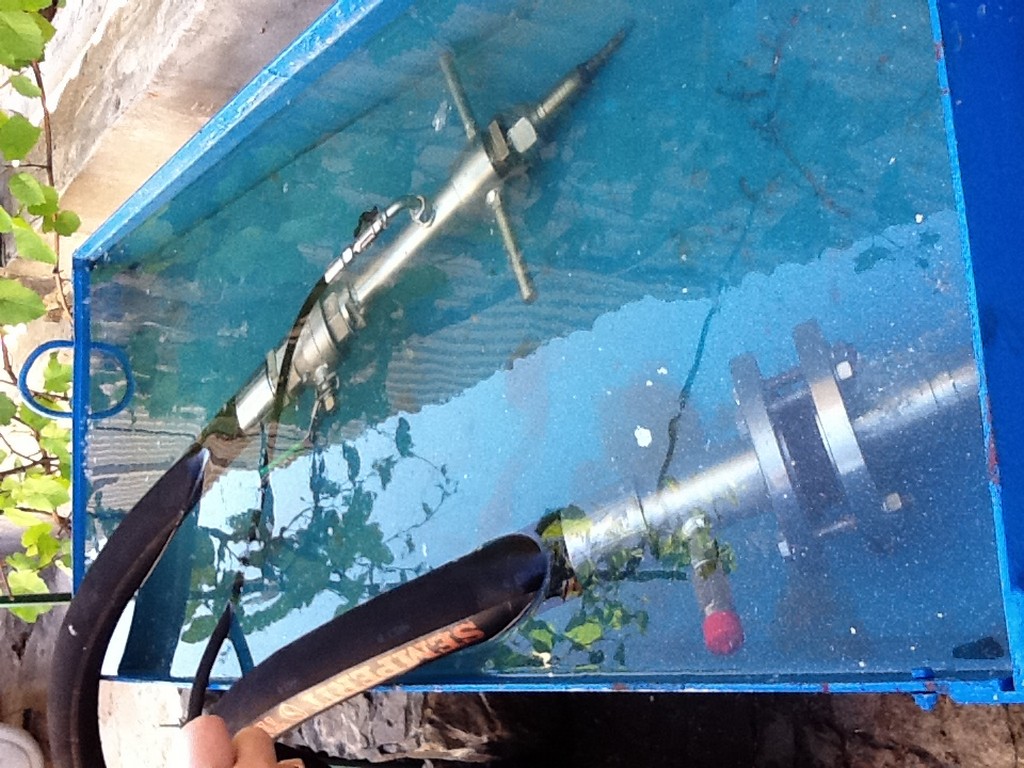

Приклад готового виробу

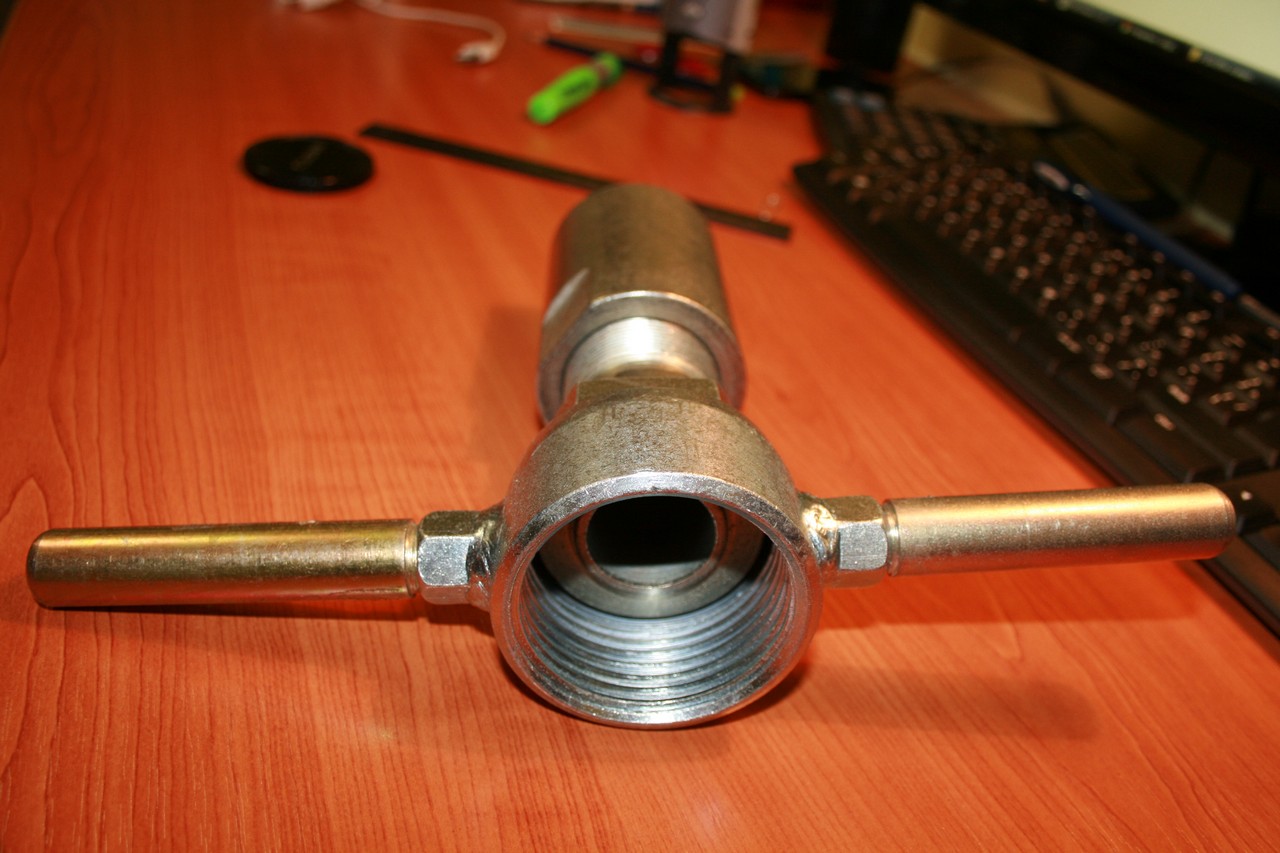

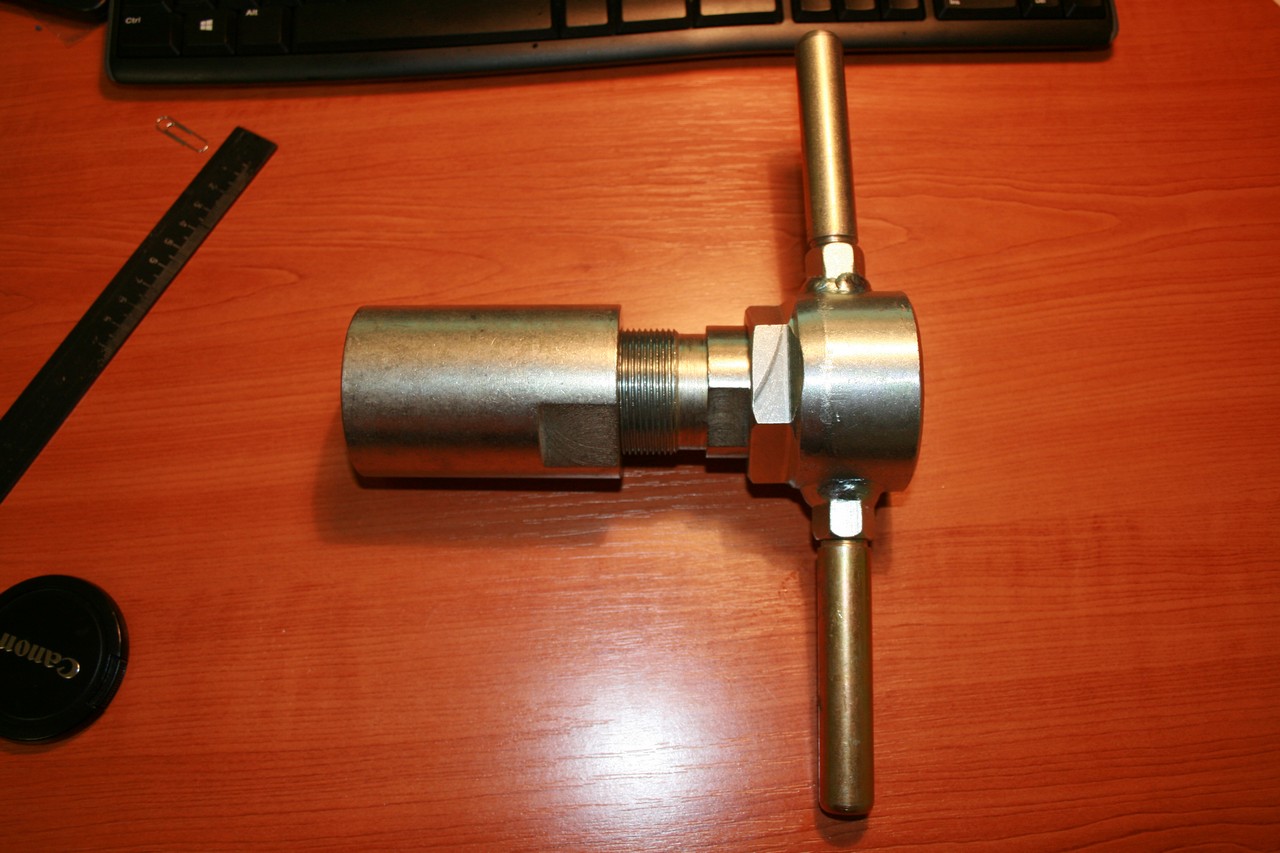

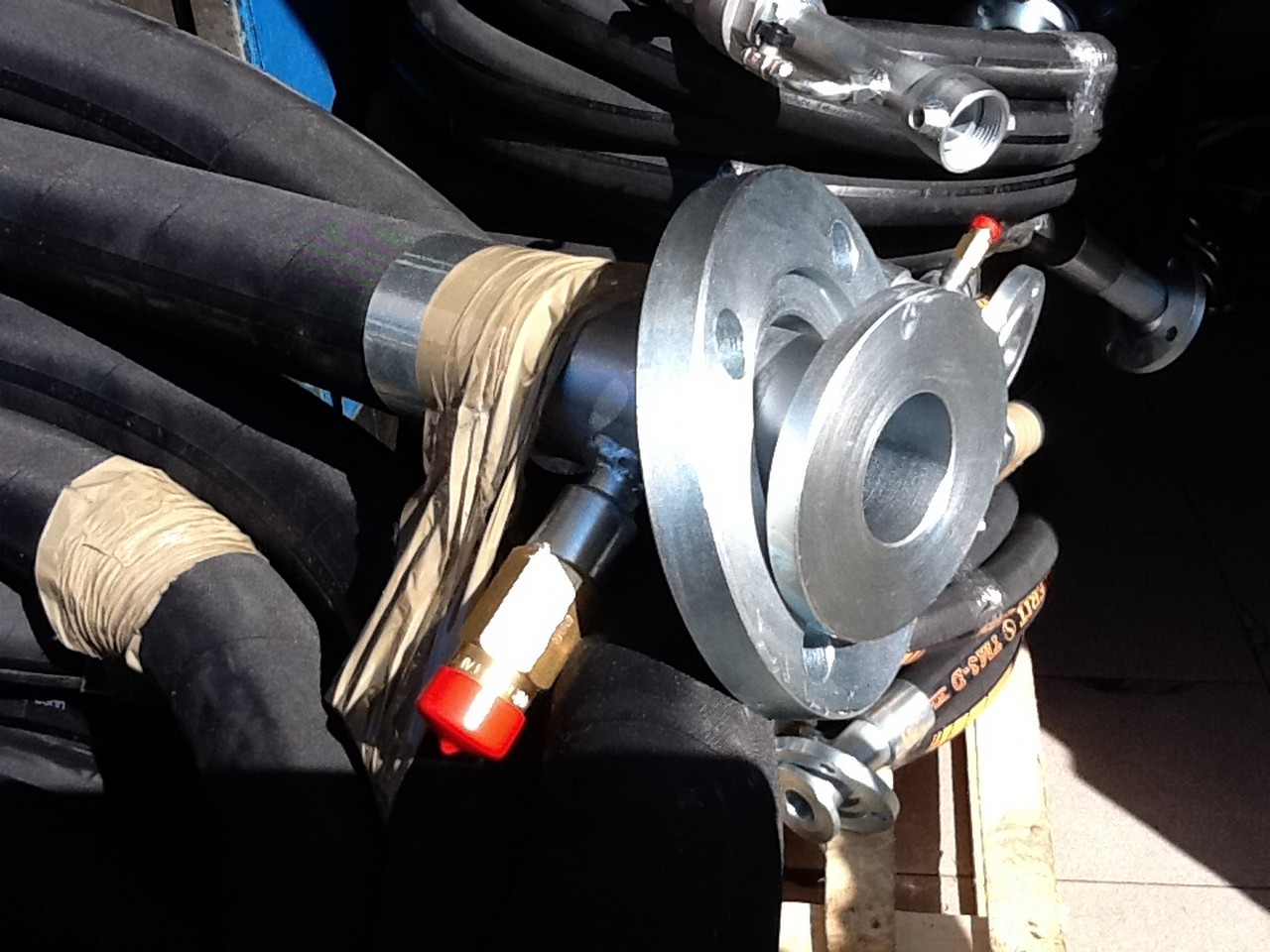

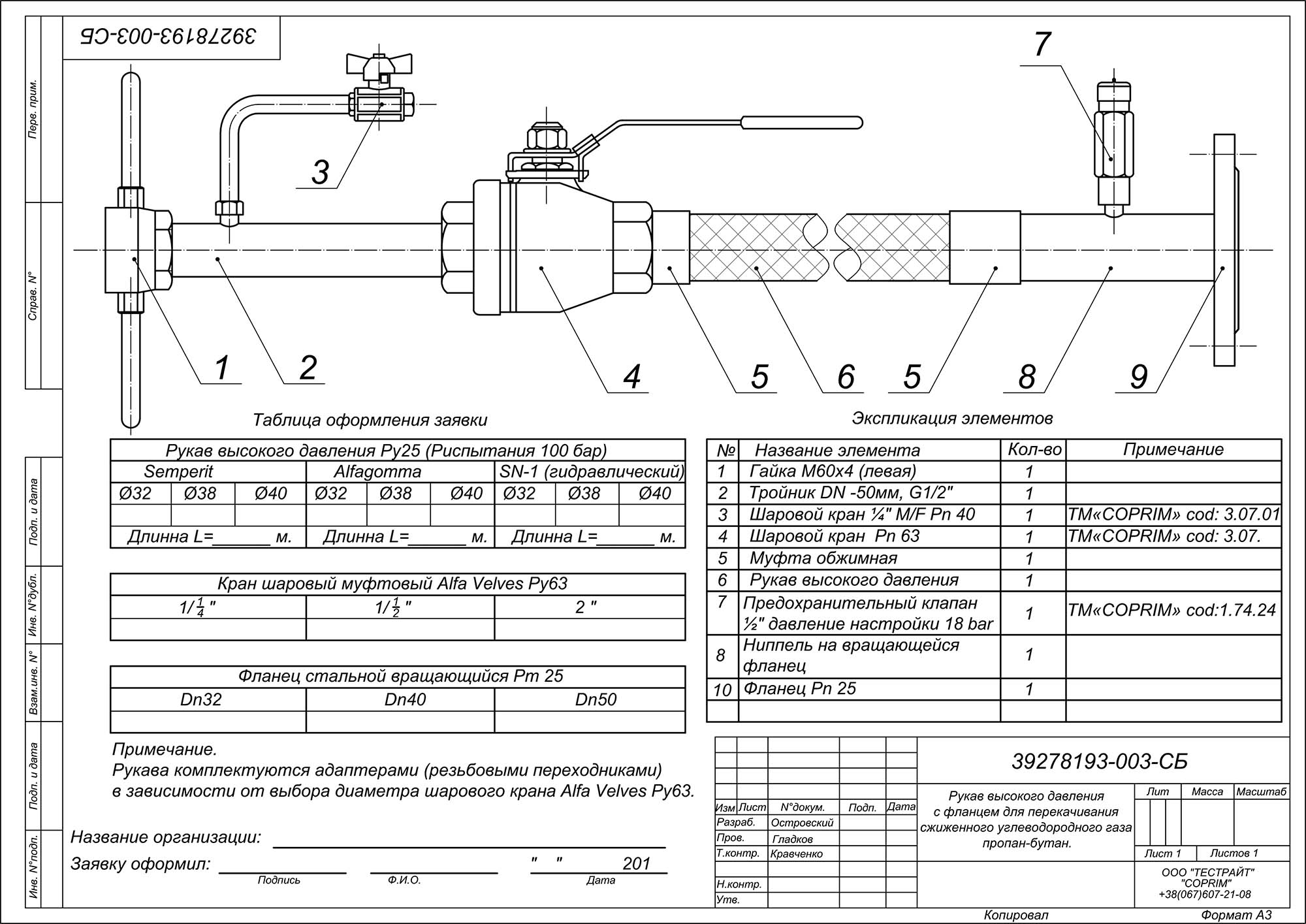

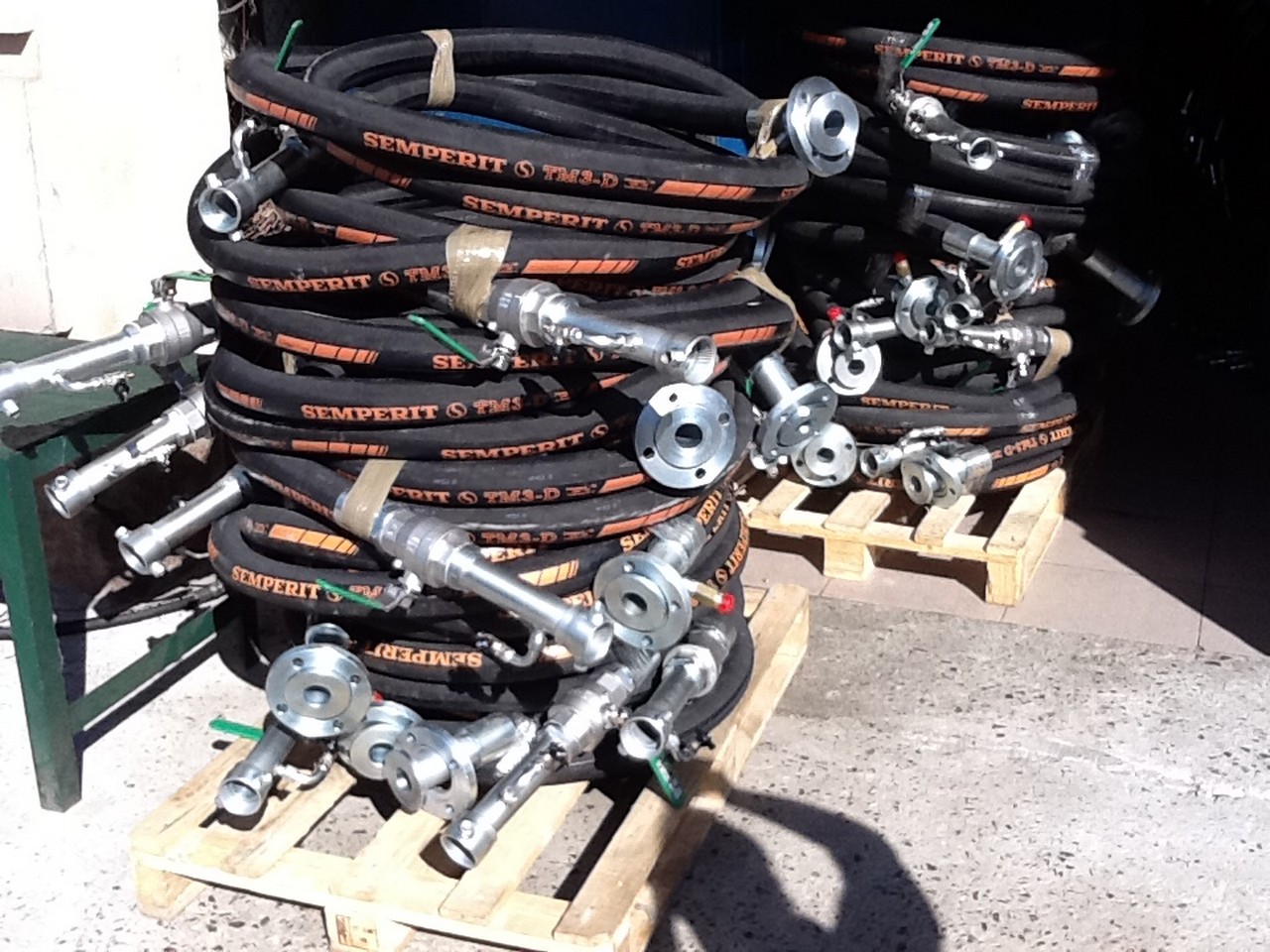

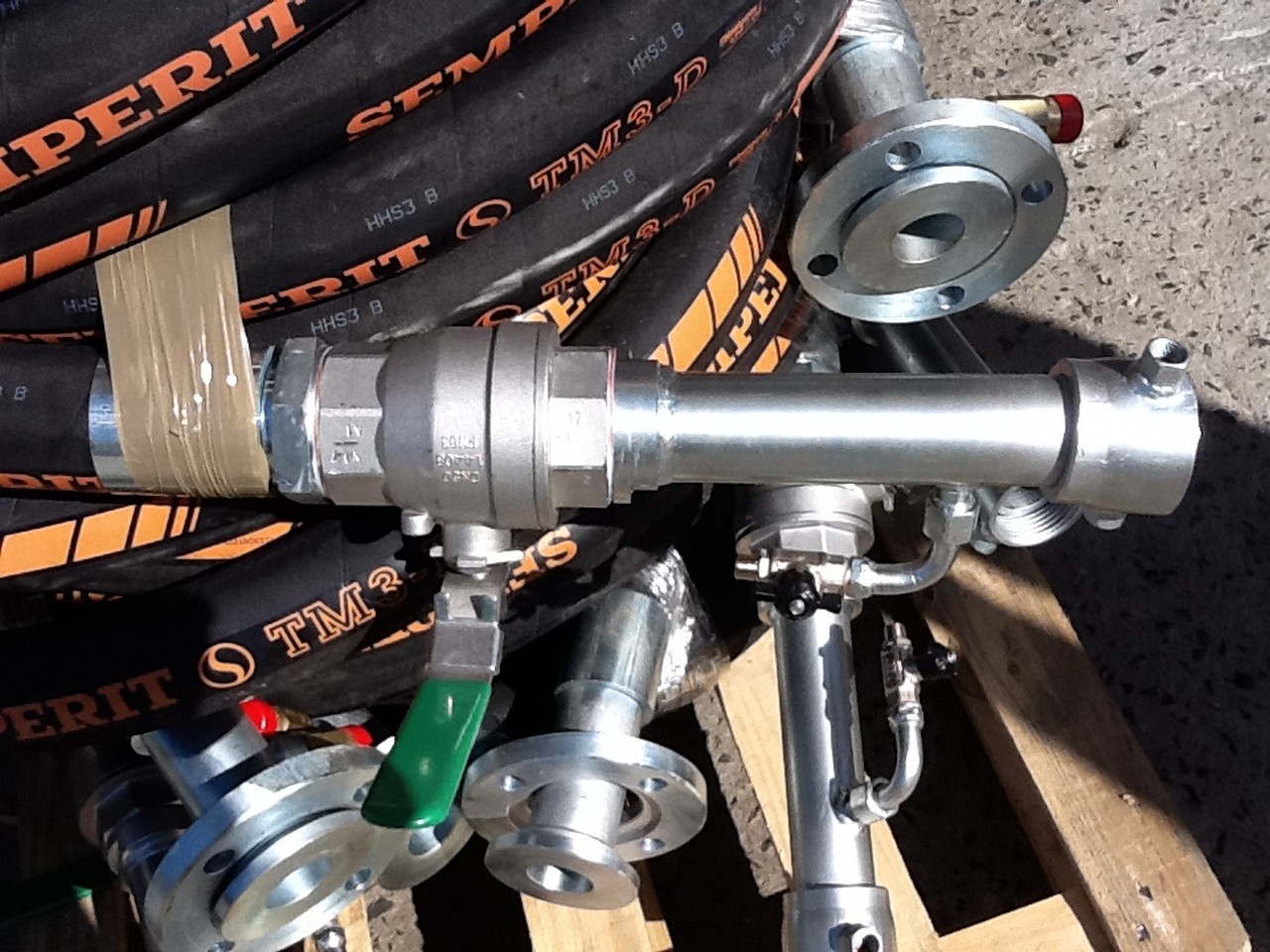

Шланг високого тиску для зріджених вуглеводневих газів L=6,0м; Ду-50мм, Ру=2,5МПа із запобіжним клапаном
Приєднання: з одного боку кульовий кран Ду-50мм, Ру-4,0МПа з накидною гайкою М60х4, з іншого боку фланець Ду-50мм, Ру-4,0МПа.
Призначення
Комплектне шлангове з'єднання «Шланг високого тиску для зріджених вуглеводневих газів L=6,0м; Ду-50мм, Ру=2,5МПа із запобіжним клапаном Приєднання: з одного боку кульовий кран Ду-50мм, Ру-4,0МПа з накидною гайкою М60х4, з іншого боку фланець Ду-50мм, Ру-4,0МПа. поставляється комплектно у зібраному вигляді та призначено для підключення автомобілів-газовозів до технологічного обладнання зберігання зріджених вуглеводневих газів (пропан/бутан та їх суміші).

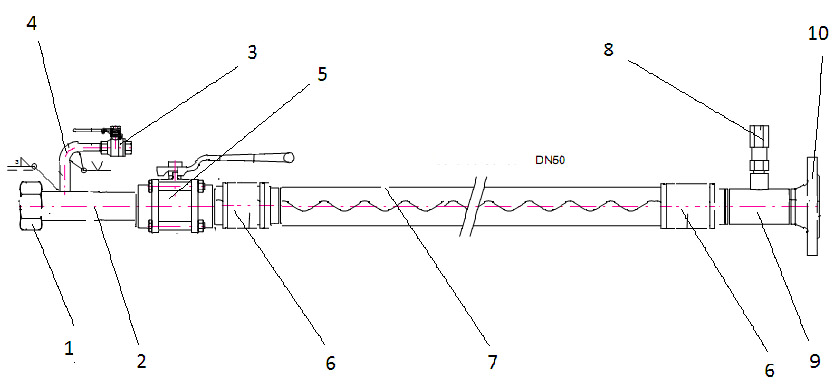

Комплектність постачання
-

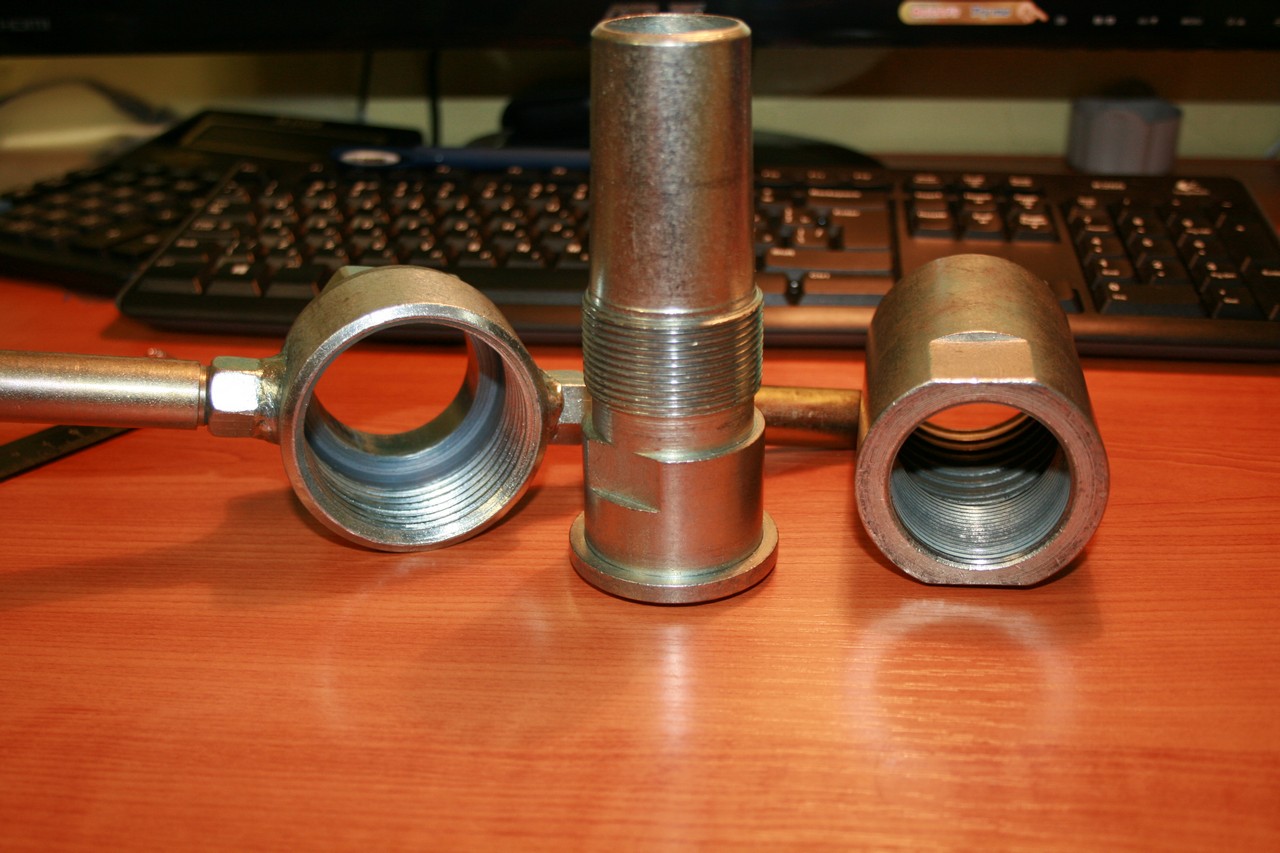

Підключення М 60 х 4 ліве різьблення PN - 40 bar
-
Трійник DN -50мм, PN - 40 bar СЖУ М 60 х 4 LН, G2, G"
-
Кульовий кран "M/F PN - 40 bar ТМ "COPRIM" cod: 3.07.01 (valvole a sfera in ottone - M/F PN 40 statico)
-
Кутовий патрубок DN 10 PN - 40 bar;
-
Шаровий кран 2" PN - 63 bar;
-
Сталева муфта (опресована)
-
Шланг високого тиску L-6 м. SEMPERIT-S-TM3-D-TANKMASTER DN 50 PN 25 bar
-
Запобіжний клапан тиск GPL " 25 bar, настановний відкалібрований тиск 18 bar ТМ "COPRIM" cod:1.74.24 (valvoledisicurezzaper GPL ")
-
Ніпель на обертовий фланець DN -50мм, PN - 40 bar
-
Сталевий фланець DN -50мм, PN - 40 bar
Технічні дані
-
Робочий тиск: 25 бар.
-
Робоча температура: -40/+70°С
-
Довжина шланга: 6 м.
-
Умовний прохід: 50 мм
Шланг високого тиску для зріджених вуглеводневих газів
КОД ТОВАРУ: 1_91_15_1
ОСНОВНІ ПАРАМЕТРИ
-
Монтаж: M60x4Lks
-
Труба: 50мм DN10
-
Локті: DN10
-
Гніздо: 1/4", 50 мм
-
Кульовий кран типу клапана: 842f, G 1/4 "IG із пружинним поверненням
-
Підключення: 1/4
-
Редуктор: Ду 50/40
-
Кульовий клапан: DN50 MF Неповнопрохідний
-
З'єднувальний елемент шланга: DN50
-
Запобіжник для підключення шланга зрідженого газу: Ду 50
-
Шланг високого тиску: DN50
-
З'єднання шланга: LPG 50, фланець DN 50 з втулкою 1/2" NPT
-
Запобіжний клапан: , 25 бар
