Конденсатозбірники для газу (ЗВГ)

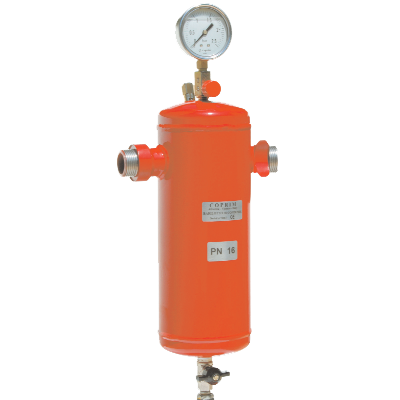

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.01

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......4”

  • З'єднання (муфта)..........1” - 1”

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

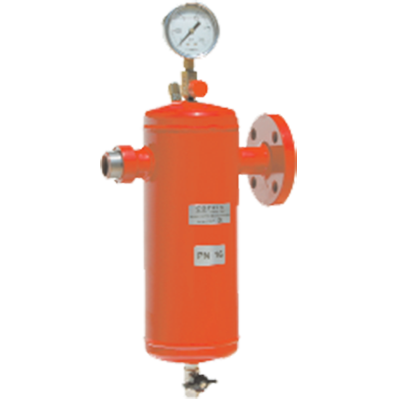

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.02

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......4”

  • З'єднання (муфта)..........1” - фланець DN25

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.03

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......4”

  • З'єднання фланцевое..........DN25 - DN25

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

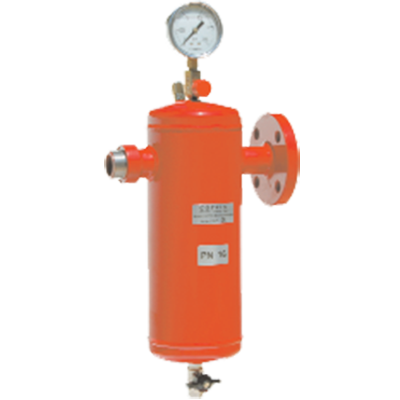

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.04

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......5”

  • З'єднання (муфта)..........1”1/2 - фланець DN40

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

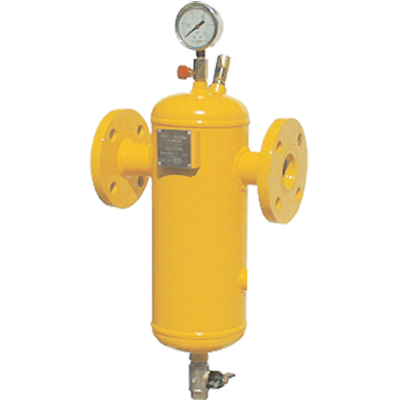

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.05

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......5”

  • З'єднання фланцевое..........DN40 - DN40

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

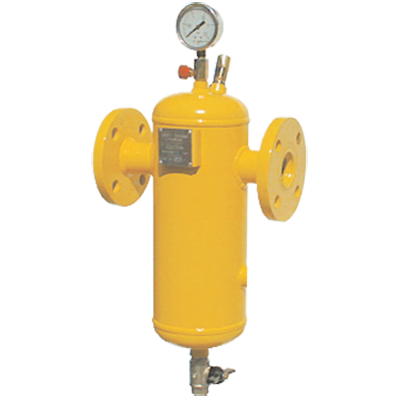

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.06

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......6”

  • З'єднання фланцевое..........DN50 - DN50

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

Відсікач рідкої фази (КОНДЕНСАТОЗБІРНИК) пропан - бутан (ЗВГ)

КОД ТОВАРУ: 1.36.07

ОСНОВНІ ПАРАМЕТРИ
  • Діаметр відсікача ......6”

  • З'єднання фланцевое..........DN80 - DN80

КОМПЛЕКТ ПОСТАЧАННЯ
  • Манометр гліцериновий (вібростійкий) у нержавіючому корпусі 1/4" 60 25bar

  • Манометричний голчастий кран pn 40 gas 1\4" M/F Coprim L=52

  • Запобіжний скидний клапан AerTek номінальний діаметр 1/4” gas номінальний тиск спрацьовування 1-25 bar

  • Кульовий кран метелик PN40 M/F 1/4"

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ ПОСИЛАННЯ

У процесі транспортування газу в газопроводі утворюється конденсат - це водяні пари, що перейшли у рідку фазу. Також вода може потрапляти в систему в процесі монтажу, технічного обслуговування через недостатньо герметичні з'єднання. Рідину із системи газопостачання необхідно видаляти. Для її збирання, накопичення та подальшого виведення призначений конденсатозбірник газовий (відсікач рідкої фази).

Важливість встановлення конденсатозбірника

Конденсатозбірник газовий використовується в різних системах:

  • на газорозподільних станціях та пунктах;

  • на компресорних станціях;

  • у складі магістральних газопроводів та систем автономного газопостачання.

Конденсатозбірник газу відноситься до допоміжного обладнання. Його установка необхідна у ситуаціях, коли відбувається реконденсація, тобто під впливом низьких температур парова фаза пропан-бутанової суміші знову переходить у рідку, а також при високій годинній витраті газу. Конденсатозбірник купити необхідно, якщо трубопровід низького тиску, яким транспортується парова фаза, прокладається під землею вище глибини промерзання грунту або проходить над поверхнею землі. Якщо котли та інші пристрої, що використовують газ, працюють не безперервно, а періодично, у моменти припинення руху газу конденсат опускається, накопичується в нижній точці, утворюючи пробки рідини. Коли вмикається обладнання, рух газу відновлюється, рідина також переміщається і йде до споживача. Потрапляння рідинної пробки в котел може спричинити його зупинку, у пальник газової плити – утворення факела.

Тому з метою безпеки та для покращення роботи обладнання у розрив газоприводу рекомендується встановити конденсатозбірник газовий. У газопроводах низького та середнього тиску він встановлюється у нижчій точці, рідина в нього потрапляє самопливом. Альтернативою використанню конденсатозбірника газового є збільшення діаметра газопроводу, прокладка нижче рівня промерзання ґрунту, теплоізоляція та обігрів труб, встановлення випарників із поверненням парової фази в газгольдер. Фахівці допоможуть визначити, чи є необхідність у відсікачі рідкої фази і що вигідніше – конденсатозбірник купити або вжити заходів для профілактики утворення конденсату та рідинних пробок.

Який конденсатозбірник купити

Конденсатозбірники газові розрізняються об'ємом, діаметром, довжиною. Цей параметр потрібно підбирати з урахуванням потужності газопроводу, швидкості утворення конденсату, яка залежить від характеристик газу та зовнішніх умов. Залежно від характеристик газопроводу, місця прокладки конденсатозбірник можна купити:

  • низького, середнього чи високого тиску;

  • для підземної установки, з бітумно-полімерним антикорозійним покриттям, та для надземної, з маркуванням «Вогнебезпечно».

Ми пропонуємо конденсатозбірники діаметром 4, 5 та 6 дюймів, з фланцевим з'єднанням, укомплектовані запірною арматурою та манометрами.
