Кран Баттерфляй – сучасна запірна арматура. Поворотний диск, який є запірним елементом, нагадує метелика, звідси назва.
Засувка Баттерфляй застосовується в системах із такими параметрами:
значний діаметр труб;
невисокий тиск робочого середовища (До 1,6 МПа);
низькі вимоги до герметичності.
Заслінка батерфляй складається з короткого циліндричного корпусу, який приєднується до труб, всередині встановлений диск, плоский або чечевицеподібний. Він завжди знаходиться у потоці. Корпус розділений навпіл по вертикалі поворотним штоком. До цього штока прикріплений диск, а сам він з'єднаний з важелем рукояттю, редуктором або приводом зовні корпусу. При активації приводу, обертанні маховика, вплив на важіль шток повертається навколо осі, а з ним розгортається диск. Він може бути осьовим або ексцентриковим. Якщо диск розташовується перпендикулярно потоку, він притискається до поверхні ущільнювача кільцевого сідла і перекриває рух робочого середовища, при розташуванні паралельно потоку заслінка відкрита.
Залежно від матеріалу корпусу, диска, ущільнення, внутрішнього покриття засувка батерфляй може використовуватися в нейтральних, некорозійних, слабоагресивних, агресивних середовищах, встановлюватися в трубопроводи, якими транспортуються вода, водяна пара, газ, нафтопродукти, харчові продукти.
До переваг заслінок батерфляй можна віднести:
легка вага та малу монтажну довжину;
простоту конструкції;
високу ремонтопридатність, швидку заміну ущільнювальних елементів;
можливість застосування у трубопроводах великих діаметрів.
Не позбавлена конструкція та низки недоліків:
чим більше діаметр заслонки, тим більший крутний момент потрібен для управління краном;
диск постійно знаходиться в потоці, що призводить до незначного погіршення гідравлічних параметрів та ускладнює обслуговування системи;
досить низький клас герметичності, виняток становлять лише моделі з м'яким ущільненням.
Крани батерфляй виготовляються з нержавіючої сталі, чавуну, латуні без внутрішнього покриття або з хімічно стійким полімерним покриттям. Можуть мати ущільнення "метал по металу" або м'яке з бутадієн-нітрильного каучуку NBR. До важливих характеристик заслонки батерфляй відносяться перелік робочих середовищ, для яких вона підходить, діаметр, робочий тиск, діапазон температур. Також випускаються крани з різними конструктивними особливостями:
спосіб приєднання до труб – фланцеве, міжфланцеве, різьбове, приварне;
спосіб управління - ручне (за допомогою важеля або редуктора з маховиком для дуже великих діаметрів), через однооборотний або багатооборотний електропривод, поршневий гідро- або пневмопривід.
TESTRITE пропонує крани батерфляй бренду COPRIM за доступною ціною. Запірна арматура може використовуватись у робочих середовищах природного газу та газоподібного ЗВГ, вуглеводнів, води з діапазоном робочих температур від -30 до +100°С. Крани оснащені фланцевим з'єднанням, ручним алюмінієвим важелем з фіксатором положення, розраховані на тиск 8 бар, при випробуваннях витримують тиск до 16 бар. Доступні моделі:

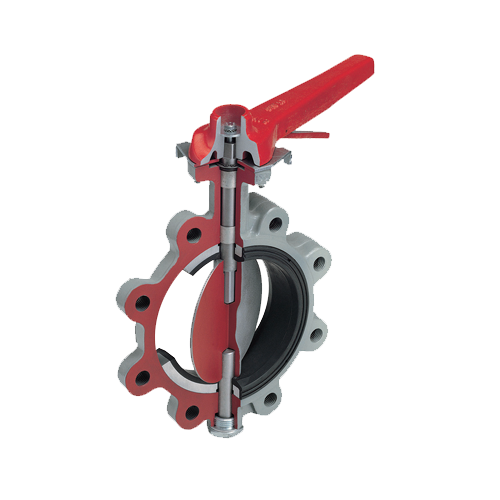

із сталі, діаметром від 5 до 12 дюймів;

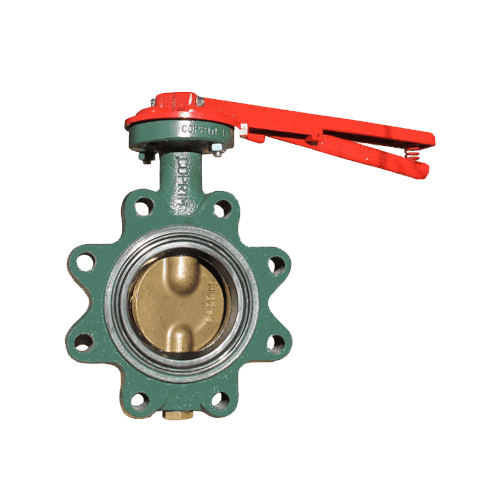

з латунним затвором усередині чавунного корпусу діаметром від 1,5 до 4 дюймів.
Крани COPRIM відрізняються високою зносостійкістю, диск самоочищається.
