Пневматичні клапани для газу

Пневмо клапан для газу – альтернатива електромагнітним клапанам прямої дії. Пневматичні клапани для газу керуються тиском стисненого повітря або робочого середовища. Вони дозволяють оперативно перекривати подачу газу, регулювати її, багатоходові моделі – перенаправляти потік.

Принцип дії пневматичного газового клапана

Існують клапани для газу з пневмоприводом та вбудованим електромагнітним (пілотним) клапаном. У таких пристроях нормально відкритого типу при відкритті пілотного клапана повітря або робоче середовище подається під мембрану та відкриває основний затвор. Коли струм відключається, закривається електромагнітний клапан, припиняється подача повітря під мембрану, його тиск розсіюється і опускається мембрана, закриваючи канал проходження газу. Якщо пневматичний клапан нормально закритий, при подачі напруги на котушку повітря подається в область над мембраною, притискає її і закриває клапан. І навпаки, відключення напруги призводить до зниження повітряного тиску над мембраною та відкриття клапана.

Також пневматичні клапани для газу можуть оснащуватися ручним запірним елементом. Притискання мембрани керується через шпиндель шляхом обертання вентиля.

Різновиди пневмо клапанів для газу

Пневматичні клапани для газу в залежності від типу запірного елемента можуть бути поршневими та мембранними. Також пристрої поділяються на:

• нормально відкриті (з подачею повітря під мембрану, поршень) та нормально закриті (тиск на мембрану, поршень зверху);

• з приводом односторонньої та двосторонньої дії, моностабільні та бістабільні;

• серед двопривідних бістабільних клапанів з пневмоприводом виділяються моделі із закритими та відкритими центрами, у перших без тиску всі центральні отвори клапана закриті.

Відмінність між різними моделями пневматичних газових клапанів полягає також у кількості ходів (вхідних та вихідних отворів), робочому та диференціальному тиску, на який вони розраховані, розмірах, діаметрі та способі приєднання, матеріалі корпусу та ущільнень. Також існують пневмоклапани для різних середовищ, з різними діапазонами температури навколишнього та робочого середовища.

Купити пневматичний газовий клапан

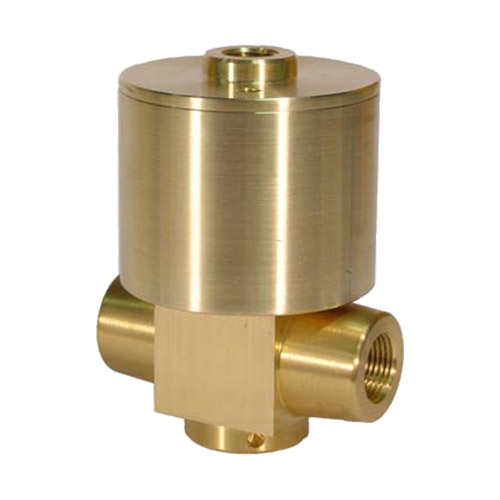

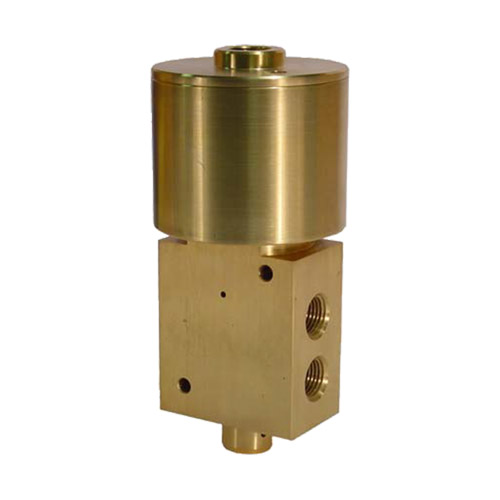

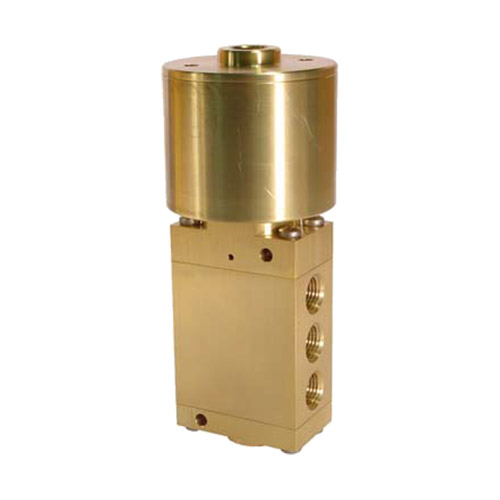

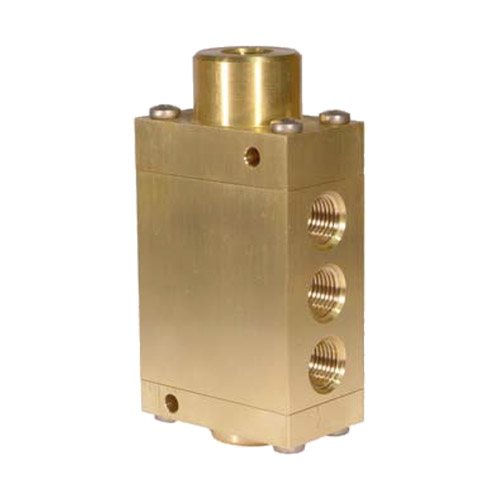

TESTRITE пропонує широкий асортимент п'ятиходових пневматичних клапанів для газу, газоподібних рідин, які можуть встановлюватись у різних системах. Клапани відрізняються легкою вагою та компактними розмірами, витримують максимальний тиск 10 бар, перепади в межах 3-10 бар, прокладки та ущільнювачі розраховані на широкий температурний діапазон. Доступні різні модифікації (однопривідні, двопривідні, з відкритими та закритими центрами). Можна вибрати моделі з відповідними діаметрами технологічних отворів (1/2, 1/4 і 3/8 дюйма), вхідних і вихідних отворів (7 або 11 мм), зі звичайної або нікельованої сталі.
