Коріолісовий витратомір

Дана система використовується як метрична система Коріоліса (масовий витратомір або масомір), монтується на автоцистернах для перевезення зрідженого вуглеводневого газу пропан - бутан. Метрична система Коріоліса проводить вимірювання маси, об'єму і щільності продукту, що перевозиться. Дана система включатиме можливість показувати кількість поставленого продукту на роздрукованому бланку (так званий "квиток поставки") із зазначенням обсягу, щільності, маси продукту, а також часу, дати та номером автотранспортного засобу.

На автоцистернах ЗВГ оптимально рекомендовано використовувати масовий витратомір Коріоліса 1” DN25 з фланцями DN40 або DN50 по 300 фунтів (1 фунт (1 lb) = 0,4536 кг) для з'єднання з сепараторами пари та диференціальним клапаном системи масової витратомери Коріоліса тип «НЕПТУН».

На коректний вибір масоміра впливають такі основні фактори, як:

1. Продуктивність

2. Щільність рідини

3. В'язкість рідини

4. Робочий тиск

СКАЧАТЬ ЗАКАЗАТЬ

Специфікація

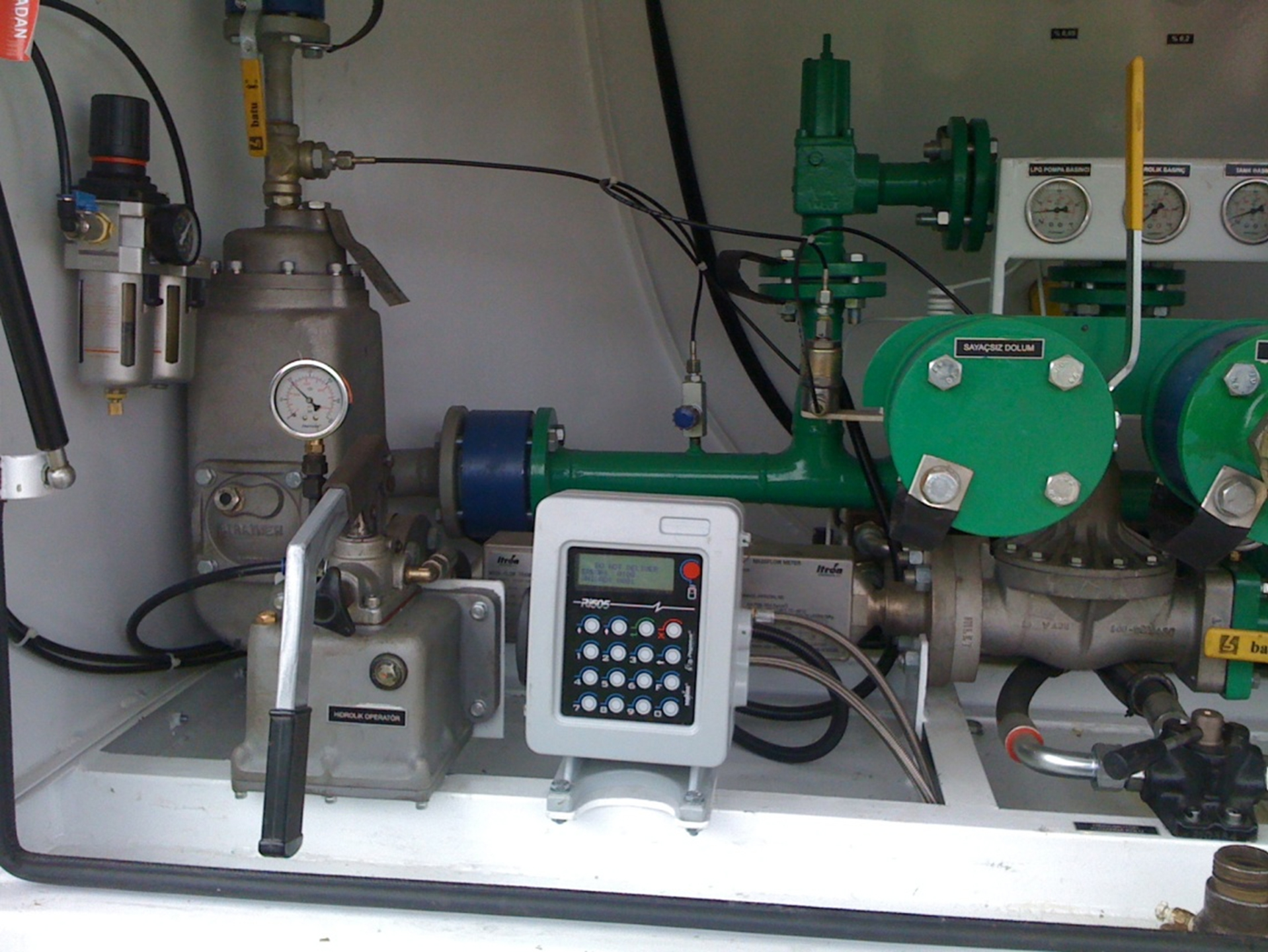

Метрична система Коріоліса RML2000 від виробника Red Seal Measurement складається з наступних компонентів:

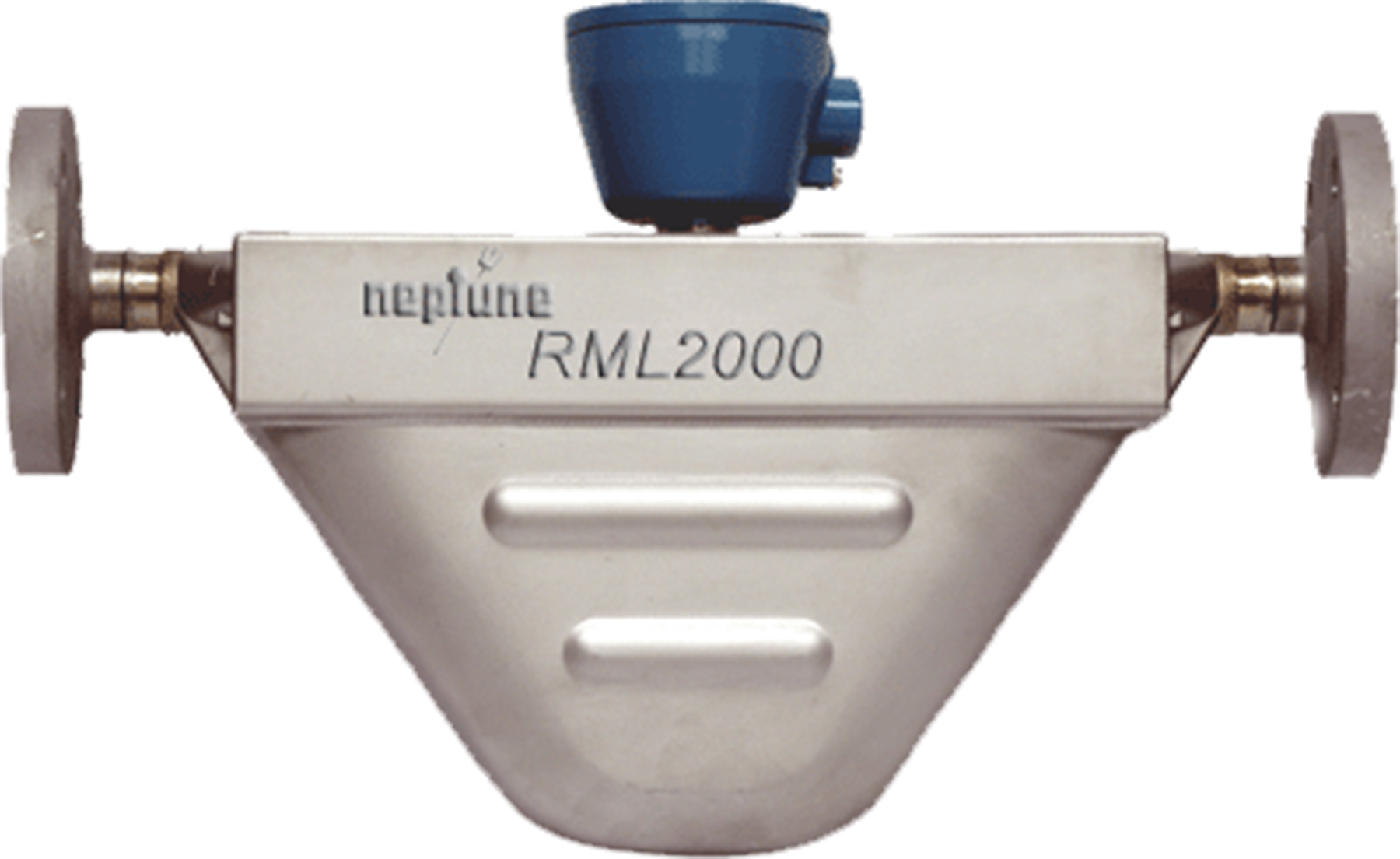

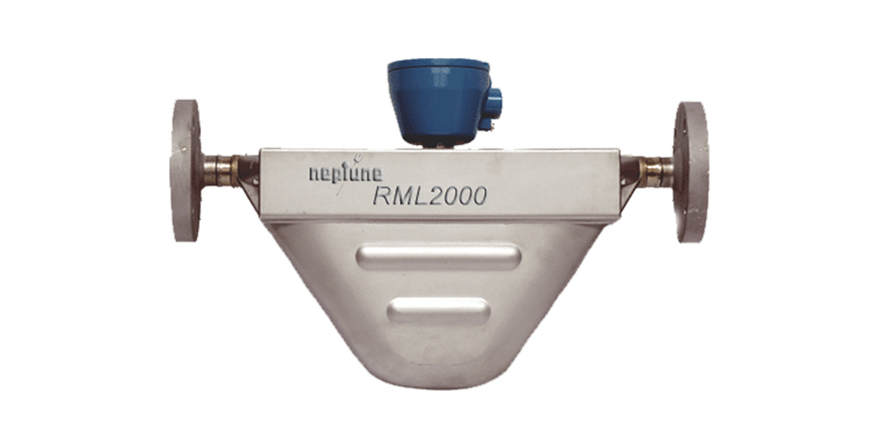

1. Нептун RML2000 Метрична система Коріоліса

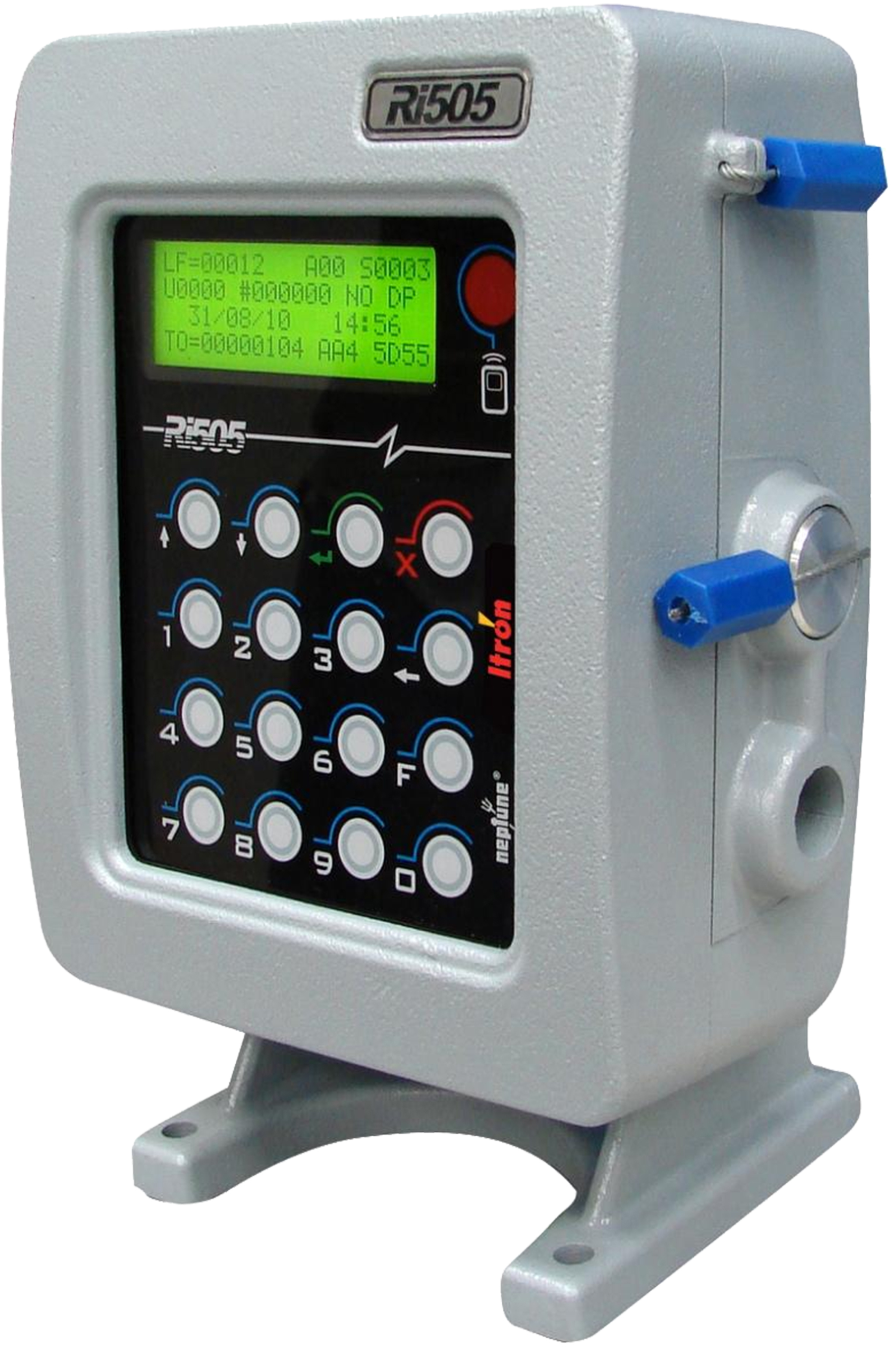

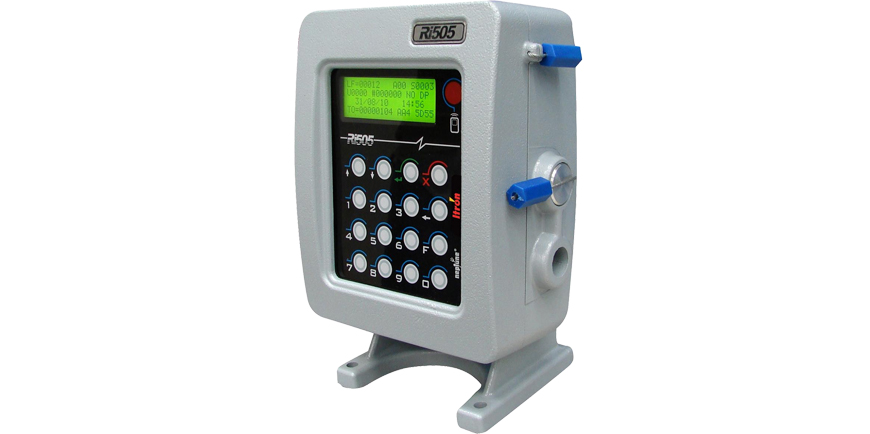

2. Нептун Ri505 електронний реєстратор

3. Нептун механічний сепаратор

4. Нептун механічний диференціальний клапан

5. Epson TM-U295 принтер роздруківки квитків поставки (не показаний на малюнку)

6. Електромагнітний клапан контролю

Технічні характеристики метричної системи Коріоліса

• Вимірює масу об'єм щільність і температуру

• MID Європейські сертифікати

• Потік 36 to 272 кг/хв (71 to 536 lpm для пропану 0.505)

• Діапазон тиску 24 бар (350 psi)

• Діапазон температури від -30° до 55°C

• 2'' розмір лінії з 300 psi фланцями, що обертаються

• Зварені частини 316L із нержавіючої сталі

• MID сертифікати

• UL та CSA сертифікати роботи в небезпечних зонах

Габаритні розміри установки Метричної системи Коріоліса RML2000 Нептун з механічним сепаратором та диференціальним клапаном дивіться у додатку TS-614*.

Електронний реєстратор показаний на TS-614 не відповідає моделі Ri505, яка входить у цю пропозицію

Технічні характеристики метричного електронного реєстратора

• Показує та роздруковує кількість поставленого продукту в кілограмах або літрах через принтер a Epson TMU-295

• Роздруковує щільність продукту при кожній поставці

• Роздруковує температуру продукту при кожній поставці

• Можливість змінювати налаштування роздруківки квитка поставки відповідно до вимог клієнта

• Тоталізатор накопичення даних без можливості перезавантаження

• MID сертифікація

• UL сертифікація для роботи у вибухонебезпечних зонах

• Сумування постачання за день у фінальному звітному квитку роздруківки

• Передача даних поставки (повідомлення через Bluetooth технології з портативними комп'ютерами та іншими пристроями)

• Протоколи команди для взаємодії з портативними комп'ютерами кінцевого користувача для передачі основних даних вимірювання доступні безкоштовно

• Вбудований GPS для можливої авторизації транспортного засобу та стеження за переміщенням and vehicle tracking

• Електромагнітний клапан для контролю безпеки постачання - запобігає поставці продукту при відключеному реєстраторі

• Можливість перезавантаження системи

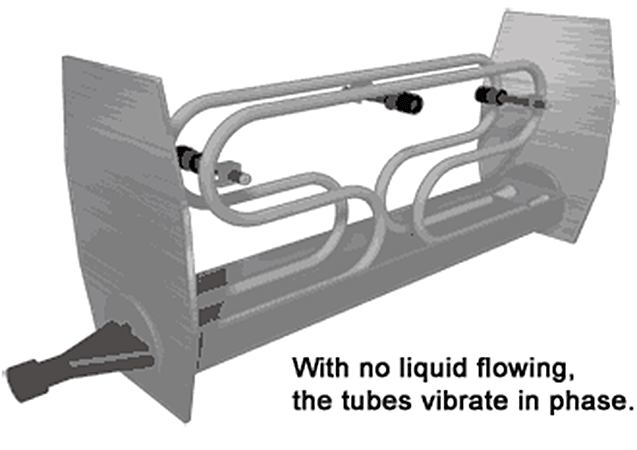

Для наочної демонстрації принципу роботи сили інерції Коріоліса нижче наведено дві анімації:

1.

   Характерезує поведінку на прикладі шланга з нерухомою масою рідини в ньому. При цьому ультразвукові датчики синхронно знімають свідчення в інертному шлангу.

2.

   Характерезує побачення на прикладі шланга з рухомою масою рідини в ньому. При цьому ультрозвукові датчики знімають асинхронні коливання, діапазон яких на пряму залежить від швидкості та кількості маси, що проходить в шлангу.

Переваги масового коріолісового витратоміра:

Основна перевага полягає в тому, що незалежно від температури речовини масовий коріолісовий витратомір враховує виключно масу речовини, що проходить через нього, на відміну від класичних турбінних і роторних вузлів обліку, які в свою чергу вимірюють об'єм речовини, що пропускається через себе. Додатковою перевагою є відсутність деталей коріолісового витратоміра, що зношуються "тертьових", що бачить до довговічності і точності показань.
