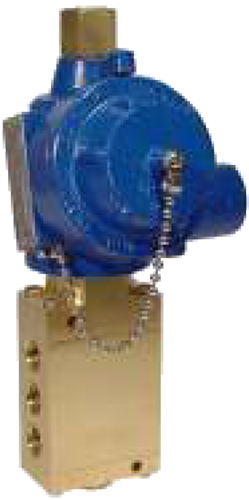

Електромагнітний клапан Series D13 / D15 / D17 / D19

Електромагнітний клапан Series D13 / D15 / D17 / D19 (П'ятиходовий)

ЭМ клапан

КОД ТОВАРУ:

D13.D Ex - Одинарний моностабільний соленоїд

D15.D Ex - Подвійний соленоїд бістабільний

D17.D Ex - Подвійний соленоїд бістабільний із закритими центрами

D19.D Ex - Подвійний соленоїд бістабільний з відкритими центрами

ОСНОВНІ ПАРАМЕТРИ

  1. Підключення: 1/4"

  2. Робочий тиск: 3 10 Бар

  3. Потужність: Постійний струм 11W

  4. Споживана потужність: Змінного струму 11VA (Пусковий 28VA)

  5. Стандартні напруги:

    • Змінного струму АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;

    • Постійний струм DC= 12, 24, 48, 110, 115, 125, 220, 240 V;

  6. Температурний режим:

    • T6 або T5 (-20 +40 °C),

    • T5 або T4 (-20 +55 °C),

    • T5 або T4 (-60 +60 °C)

  7. Гермоввод:

    • 1/2" Gk UNI-6125 (стандарт),

    • 1/2" NPT. ISO M20X1.5 (за запитом)

  8. Клас ізоляції: F (155°C) – H (180°C) за запитом.

  9. Обмотка, клас проволоки: H (180 ° C)

  10. Клас захисту: Водонепроникний IP-65, Ex клас - Ex-d II 1G/2GDc (IIB або IIC)

  11. Режим: Неперервна (С.І.) 100% ED

  12. Припустиме відхилення напруги: ± 10%

  13. Електрична ізоляція:> 1000 МОм

  14. Діелектрична міцність:> 2000 В/1'

МОДИФІКАЦІЇ
ЭМ клапан

D 13 D - Одинарний моностабільний соленоїд

Вхід: Е

Котушка під напругою: з Е в U2, з U1 в S1

Котушка знеструмлена: з E до U1, з U2 до S2

ЕМ клапан

D 15 D - Подвійний соленоїд бістабільний

Вхід: E

Котушка 1 під напругою: з E до U1, з U2 до S2

Котушка 2 під напругою: з E до U2, з U1 до S1

Котушка знеструмлена: Залишається на колишніх позиціях

ЕМ клапан

D 17 D - Подвійний соленоїд бістабільний із закритими центрами

Вхід: E

Котушка 1 під напругою: з E до U1, з U2 до S2

Котушка 2 під напругою: з E до U2, з U1 до S1

Котушка знеструмлена: E, U1, U2, S1, S2 закриті

ЕМ клапан

D 19 D - Подвійний соленоїд бістабільний з відкритими центрами

Вхід: E

Котушка 1 під напругою: з E до U1, з U2 до S2

Котушка 2 під напругою: з E до U2, з U1 до S1

Котушка знеструмлена: E закриті, з U1 до S1, з U2 до S2

ОПИС

Металевий корус класу вибухозахисту "Ex-d" (EN60079-1). Електричні та механічні деталі сертифіковані відповідно до 2014/34/UE ("ATEX") директиви, придатні для контролю потоку інертних та/або горючих газів або рідин. Внутрішнє виконання з'єднувальних елементів класу анти-твіст із заземленням сполучних болтів. Всередину клемної коробки підходить кабель перетином до 2,5 мм.

Двох позиційний електромагнітний клапан прямої дії зі зворотною пружиною. Підходить для газоподібних та рідких середовищ сумісних з матеріалами корпусу/ущільнення.

Матеріали: Кована латунь, нікельована латунь або корпус із нержавіючої сталі. Із нержавіючої сталі внутрішні деталі. З нержавіючої сталі пружини. Орієнтованість соленоїда – 360° градусів. Монтується у будь-якому положенні.


Вартість: вартість уточнюйте
