Електромагнітний клапан Series D50 / D51 / D52 / D53

Електромагнітний клапан Series D50 / D51 / D52 / D53 (трьох і п'ятиходовий)

ЭМ клапан

КОД ТОВАРУ:

D50.D - Одинарний соленоїд, моностабільний

D50.D-3/2 - Нормально закритий

D50.D-3/2 - Нормально відкритий

D51.D-5/2 - Подвійний соленоїд, бістабільний

D51.D-3/2 - Подвійний соленоїд, бістабільний

D52.D-5/3 - Подвійний соленоїд, бістабільний із закритими центрами

D53.D-5/3 - Подвійний соленоїд, бістабільний з відкритими центрами

ОСНОВНІ ПАРАМЕТРИ

  1. Підключення: 1/4"

  2. Робочий тиск: 3 10 Бар

  3. Потужність: Постійний струм 11W

  4. Споживана потужність: Змінного струму 11VA (Пусковий 28VA)

  5. Стандартні напруги:

    • Змінного струму АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;

    • Постійний струм DC= 12, 24, 48, 110, 115, 125, 220, 240 V;

  6. Температурний режим:

    • T6 або T5 (-20 +40 °C),

    • T5 або T4 (-20 +55 °C),

    • T5 або T4 (-60 +60 °C)

  7. Гермоввод:

    • 1/2" Gk UNI-6125 (стандарт),

    • 1/2" NPT. ISO M20X1.5 (за запитом)

  8. Клас ізоляції: F (155 ° C) - H (180 ° C) за запитом.

  9. Обмотка, клас дроту: H (180 ° C)

  10. Клас захисту: Водонепроникний IP-65, Ex клас - Ex-d II 1G/2GDc (IIB або IIC)

  11. Режим: Безперервна (С.І.) 100% ED

  12. Припустиме відхилення напруги: ± 10%

  13. Електрична ізоляція:> 1000 МОм

  14. Діелектрична міцність:> 2000 В/1'

МОДИФІКАЦІЇ
ЭМ клапан

D 50 D - Одинарний соленоїд, моностабільний

ЕМ клапан

D 51 D 5/2 - Подвійний соленоїд, бістабільний

ЕМ клапан

D 52 D 5/3 - Подвійний соленоїд, бістабільний із закритими центрами

ЕМ клапан

D 53 D 5/3 - Подвійний соленоїд, бістабільний з відкритими центрами

ЭМ клапан

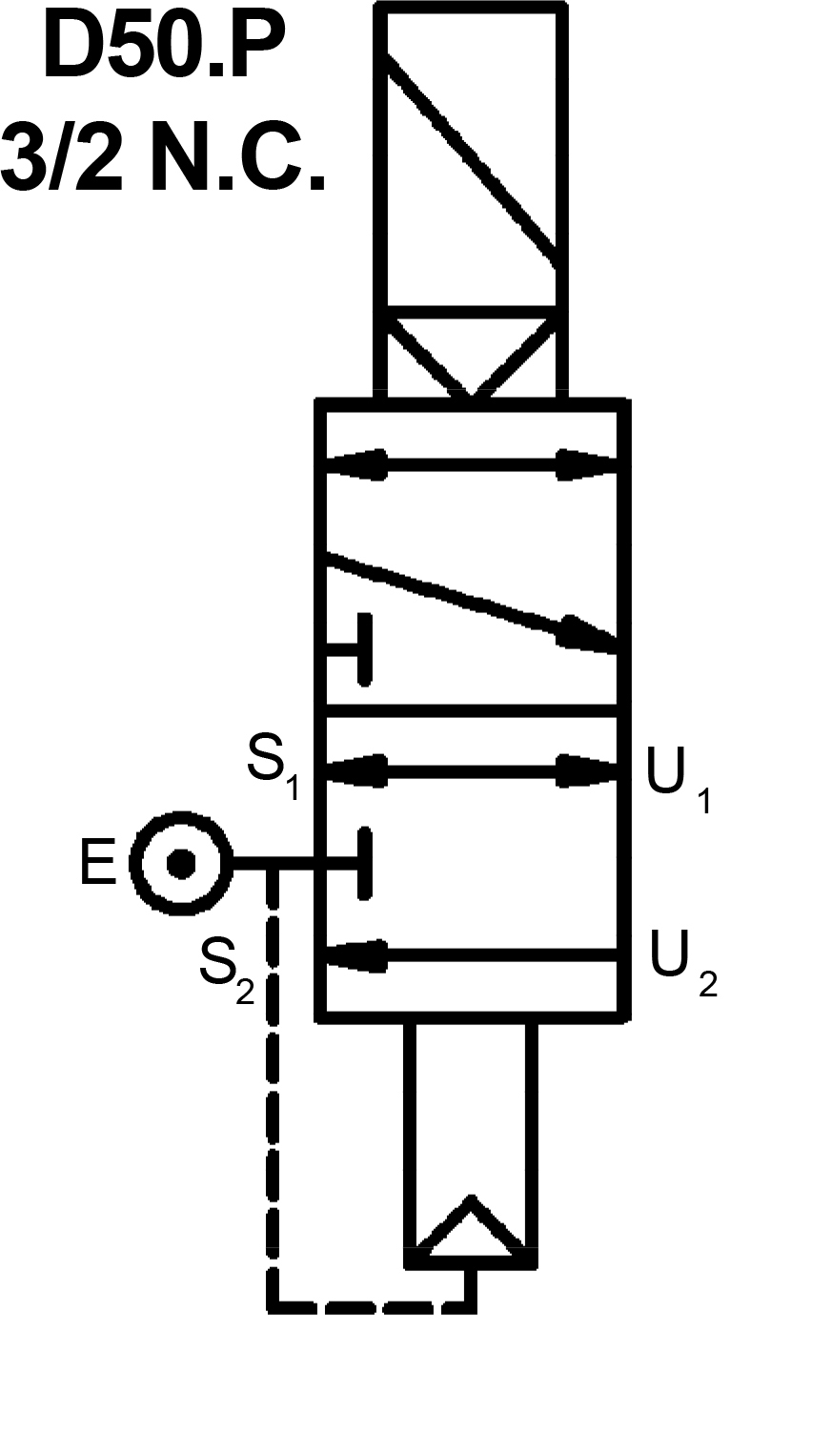

D 50 D 3/2 - Нормально закритий

ЕМ клапан

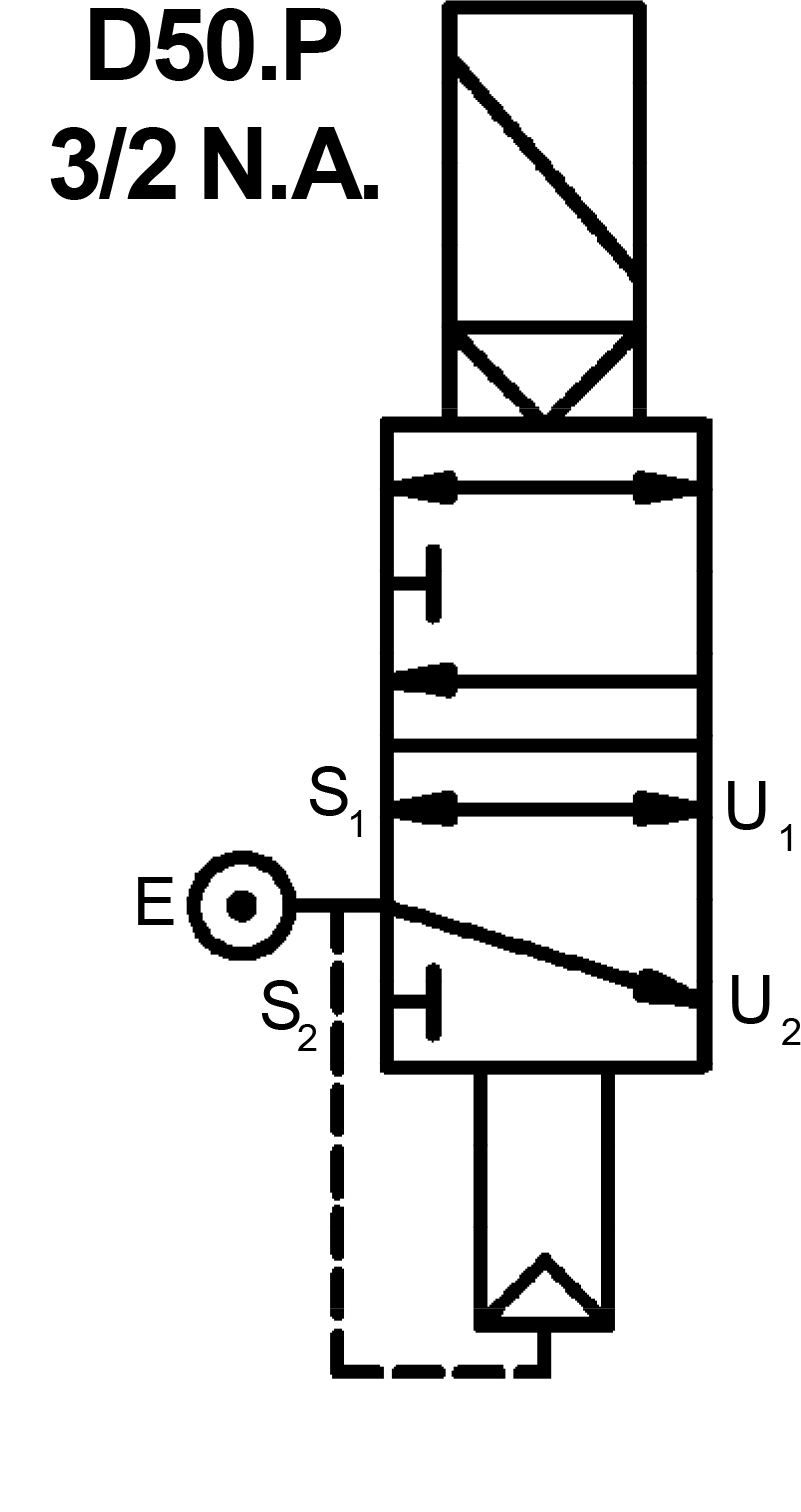

D 50 D 3/2 - Нормально відкритий

ЕМ клапан

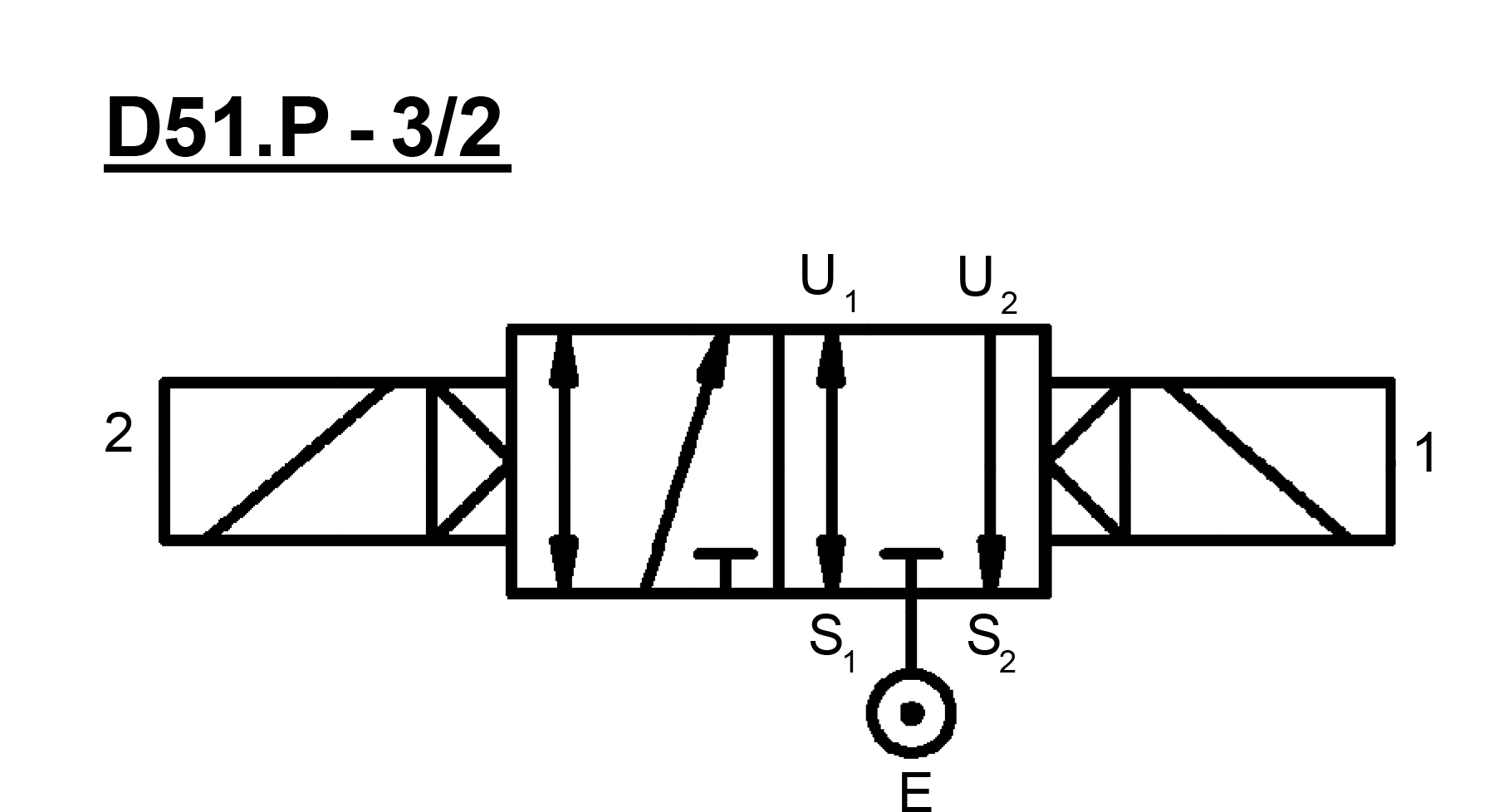

D 51 D 3/2 - Подвійний соленоїд, бістабільний

ЕМ клапан

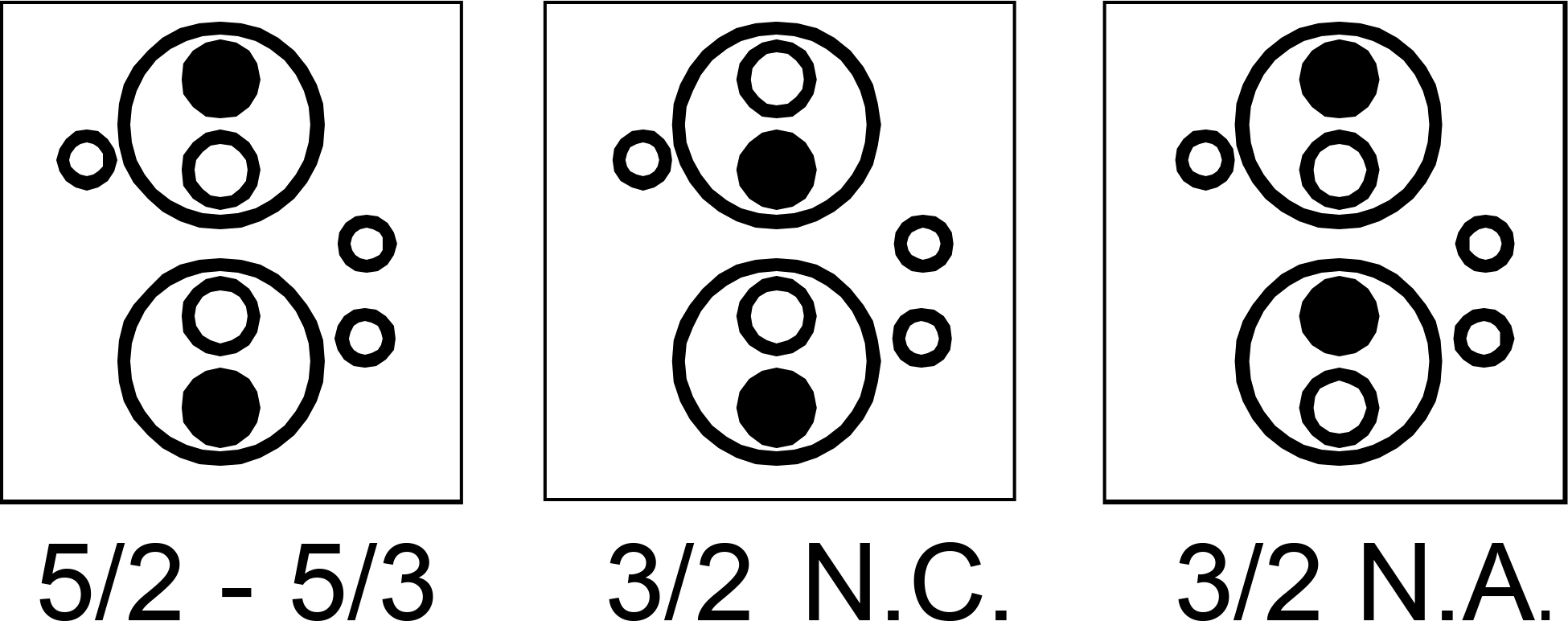

Схема підключень

Конвертація 5/3 прохідних шляхів може бути здійснена за рахунок зміни позицій при виході із соленоїда, як зазначено на схемі.

ОПИС

Двох позиційний електромагнітний клапан прямої дії зі зворотною пружиною. Підходить для газоподібних та рідких середовищ сумісних з матеріалами корпусу/ущільнення.

Матеріали: Кована латунь, нікельована латунь або корпус із нержавіючої сталі. Із нержавіючої сталі внутрішні деталі. З нержавіючої сталі пружини. Орієнтованість соленоїда – 360° градусів. Монтується у будь-якому положенні.
